  • 日本三丰mitutoyo短臂型内径表511-762
日本三丰mitutoyo短臂型内径表511-762

日本三丰mitutoyo短臂型内径表511-762,511系列CGB-60X内径表,缩短握柄一下的长度使其紧凑轻巧,柱塞行程不会影响准确性,硬质合金测头经久耐用,具有耐磨性,海绵结构的大握柄有助于高精度测量,将操作员的手部热传递减少50%。

全国热线

177-2792-5682

产品特点product feature
日本三丰mitutoyo短臂型内径表511-762

日本三丰mitutoyo内径表

日本三丰mitutoyo短臂型内径表511-762,511系列CGB-60X内径表,缩短握柄一下的长度使其紧凑轻巧,柱塞行程不会影响准确性,硬质合金测头经久耐用,具有耐磨性,海绵结构的大握柄有助于高精度测量,将操作员的手部热传递减少50%。

产品展示Product show

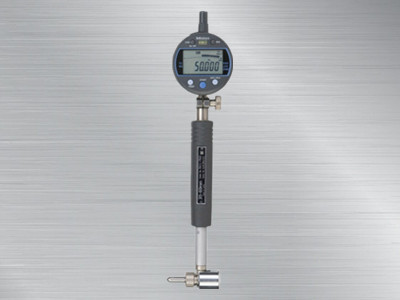

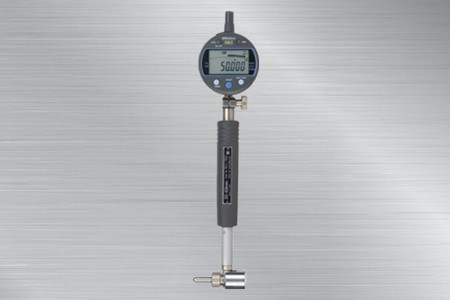

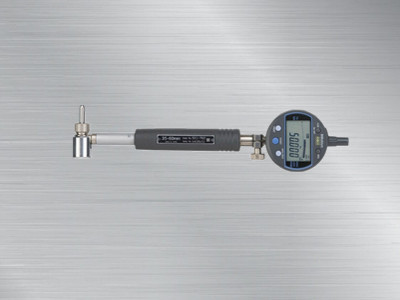

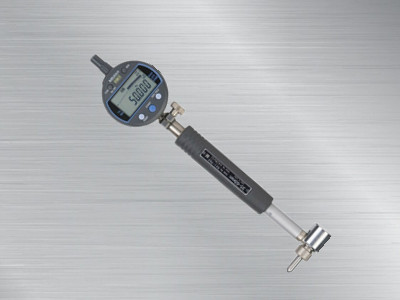

  • 日本三丰mitutoyo短臂型内径表511-762日本三丰mitutoyo短臂型内径表511-762
  • 日本三丰mitutoyo短臂型内径表511-762511-762内径表
  • 日本三丰mitutoyo短臂型内径表511-762日本三丰mitutoyo内径表
产品参数Product Parameter

 产品特点:

内径表

  511系列CGB-X

1.缩短握柄一下的长度使其紧凑轻巧,柱塞行程不会影响准确性;

  2.硬质合金测头经久耐用,具有耐磨性;

  3.海绵结构的大握柄有助于高精度测量,将操作员的手部热传递减少50%;

  4.指针式指示表和防护罩都是选件,有一些指示表和保护罩不能与这些内径表使用;

  5.内径表检测器和一系列的环规可选。用于测量前,帮助内径表精确设置。

规格

货号

型号

测量范围

活动测头行程

测力

导轨测力

套装内容

测量深度

内径表

指针式指示表

指示表保护罩

可更换测头

可更换垫圈

副测头

测头扳手

511-761

CGB-35X

18-35mm

1.2mm

4N或更少

6N或更少

511-761

不提供

不提供

9个

2个

不提供

1个

50mm

511-762

CGB-60X

35-60mm

511-762

6个

4个

不提供

511-763

CGB-150X

50-150mm

1.6mm

5N或更少

10N或更少

511-763

11个

1个

511-764

CGB-160X

100-160mm

511-764

13个

不提供

511-771

-1

18-35mm

1.2mm

4N或更少

6N或更少

511-761

2109SB-10(分度值:0.001mm)

21DZA000

9个

2个

不提供

1个

50mm

511-772

-1

35-60mm

511-762

6个

4个

不提供

511-773

-1

50-150mm

1.6mm

5N或更少

10N或更少

511-763

11个

1个

511-774

-1

100-160mm

511-764

13个

不提供

511-766

-1

18-35mm

1.2mm

4N或更少

6N或更少

511-761

2046SB-10(分度值:0.01mm)

21DZA000

9个

2个

不提供

1个

50mm

511-767

-1

35-60mm

511-762

6个

4个

不提供

511-768

-1

50-150mm

1.6mm

5N或更少

10N或更少

511-763

11个

1个

511-769

-1

100-160mm

511-764

13个

不提供

注:1)511-763提供一个50mm副测头
  2)不使用提供的标配测头,而去使用其他测头或者使用其他多个副测头增加测量范围都是不可取的。(不可保证测量精度的准确性)

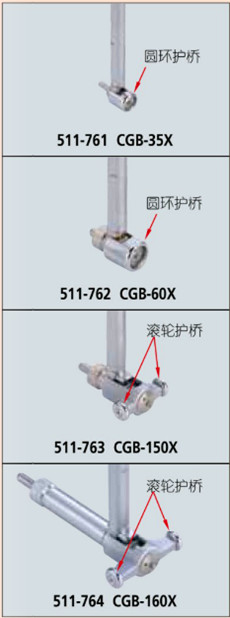

活动测头:

案例图

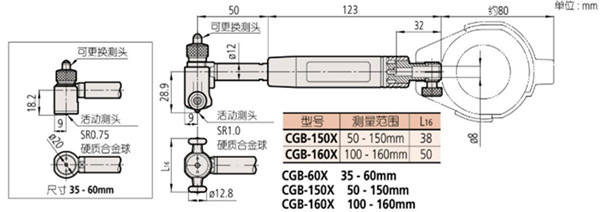

产品尺寸图:

日本三丰mitutoyo短臂型内径表511-762尺寸图

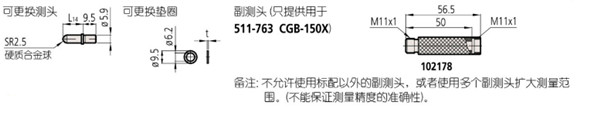

日本三丰mitutoyo短臂型内径表511-762选件

型号

内径表(尺身)

可更换测头

可更换垫圈

副测头

标记号

零件号

尺寸*1

L14

零件号

t

零件号

CGB-60X

511-762

1

21DZA232A

35mm

5.5mm

205457 205458 205459 205460

0.5mm 1.0mm 2.0mm 3.0mm

-

2

21DZA232B

40mm

10.5mm

3

21DZA232C

45mm

15.5mm

4

21DZA232D

50mm

20.5mm

5

21DZA232E

55mm

25.5mm

6

21DZA232F

60mm

30.5mm

CGB-150X(用于50mm副测头)

511-763(用于50mm副测头

1

21DZA232A

50mm(100mm)

5.5mm

102178(50mm)

2

21DZA232B

55mm(105mm)

10.5mm

3

21DZA232C

60mm(110mm)

15.5mm

4

21DZA232D

65mm(115mm)

20.5mm

5

21DZA232E

70mm(120mm)

25.5mm

6

21DZA232F

75mm(125mm)

30.5mm

7

21DZA232G

80mm(130mm)

35.5mm

8

21DZA232H

85mm(135mm)

40.5mm

9

21DZA232J

90mm(140mm)

45.5mm

10

21DZA232L

95mm(145mm)

50.5mm

11

21DZA232M

100mm(150mm)

55.5mm

CGB-160X

511-764

1

21DZA232A

100mm

5.5mm

-

2

21DZA232B

105mm

10.5mm

3

21DZA232C

110mm

15.5mm

4

21DZA232D

115mm

20.5mm

5

21DZA232E

120mm

25.5mm

6

21DZA232F

125mm

30.5mm

7

21DZA232G

130mm

35.5mm

8

21DZA232H

135mm

40.5mm

9

21DZA232J

140mm

45.5mm

10

21DZA232L

145mm

50.5mm

11

21DZA232M

150mm

55.5mm

12

21DZA232N

155mm

60.5mm

13

21DZA232P

160mm

65.5mm


*1表示测量尺寸

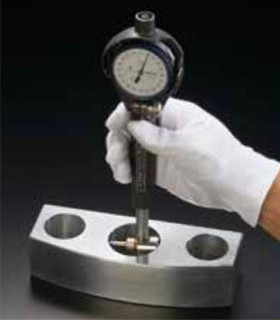

实物案例图:


案例图1

 规格:

  精度:2μm

  重复精度:0.5μm

  相邻误差:1μm

         选件

  -:指针式指示表

  21DZA000:指示表保护罩

    推荐指示表:

  ·2046SB  (0.01mm)

  ·2972TB (0.01mm-单转型)

  ·2109SB-10 (0.001mm)

  ·2900SB-10(0.001mm-单转型)

  ·543-310B (ID-C112GXB:0.001mm)

  *防水型等,带有橡胶可拆保护罩的指示器不能使用。
