  • 日本三丰内径表526-101
日本三丰内径表526-101

日本三丰内径表526-101,526系列CG-10A,用于极小孔测量,简单准确测量内径尺寸。

全国热线

177-2792-5682

产品特点product feature
日本三丰内径表526-101

日本三丰mitutoyo内径表

日本三丰内径表526-101,526系列CG-10A,用于极小孔测量,简单准确测量内径尺寸。

产品展示Product show

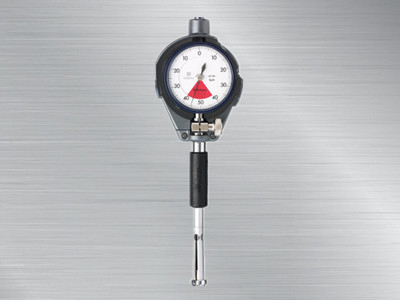

  • 日本三丰内径表526-101日本三丰内径表526-101

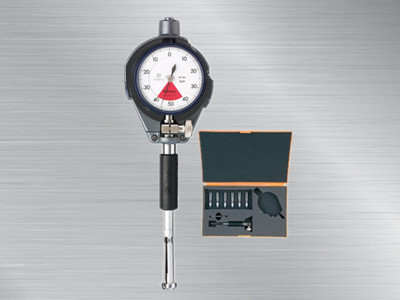

  • 日本三丰内径表526-101526-101内径表

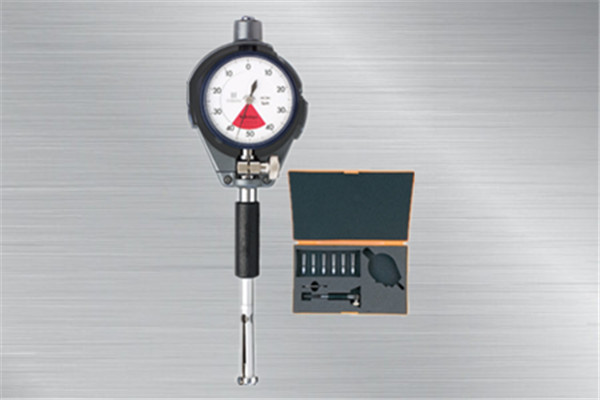

  • 日本三丰内径表526-101日本三丰mitutoyo内径表
产品参数Product Parameter

 产品特点:

内径表

  526系列用于极小孔

  CG-A

*指针式指示表和保护罩为选件

规格

货号

型号

测量范围

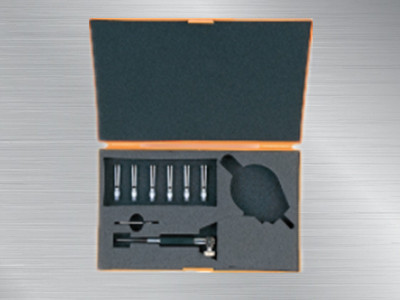

套装内容

测量深度

内径表

指针式指示表

指示表保护罩

涨簧测头

526-101

CG-10A

7-10mm

526-101

不提供

不提供

6个

32mm

526-102

CG-18A

10-18mm

526-102

8个

62mm

526-124

-

7-10mm

526-101

2109SB-10(分度值:0.001mm)

21DZA000

6个

32mm

526-125

-

10-18mm

526-102

8个

62mm

526-126

-

7-10mm

526-101

2046SB(分度值:0.01mm)

21DZA000

6个

32mm

526-127

-

10-18mm

526-102

8个

62mm

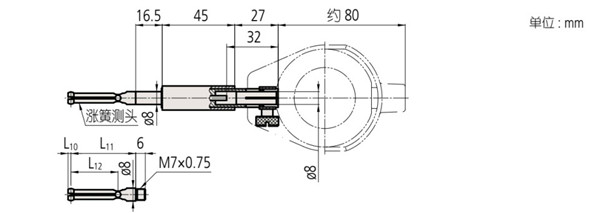

产品尺寸图:

日本三丰内径表526-101尺寸图

型号

内径表(尺身)

弹簧测头

扳手

标记号

零件号

测量范围

L10

L11

L12

零件号

CG-10A

526-101

1

102469

7.0-7.5mm

1.8mm

40mm

29.2mm

102148

2

102470

7.5-8.0mm

3

102471

8.0-8.5mm

4

102472

8.5-9.0mm

5

102473

9.0-9.5mm

6

102474

9.5-10.0mm

CG-18A

526-102

1

102454

10-11mm

2.1mm

46mm

38mm

102148

2

102455

11-12mm

2.7mm

3

102456

12-13mm

4

102457

13-14mm

5

102458

14-15mm

6

102459

15-16mm

7

102460

16-17mm

8

102461

17-18mm

     测量装置:

1

   规格:

         精度:7-10mm,4μm/10-18mm,6μm

  重复精度:2μm

  选件:-:指针式指示表

  21DZA000:指示表保护罩

  -:环规

  215-120-10:小孔内径表台架

推荐指示表:

  ·2046SB  (0.01mm)

  ·2972TB (0.01mm-单转型)

  ·2109SB (0.001mm)

  ·2009SB-10(0.001mm-单转型)

  ·543-310B (ID-C112GXB:0.001mm)

  *防水型等,带有橡胶可拆保护罩的指示器不能使用。
