日本三丰盘型千分尺369-250-30，369系列直进式测微螺杆型，非旋转心轴式齿轮公法线测量有效消除工作扭矩。
177-2781-6361
日本三丰盘型千分尺369-250-30，369系列直进式测微螺杆型，非旋转心轴式齿轮公法线测量有效消除工作扭矩。

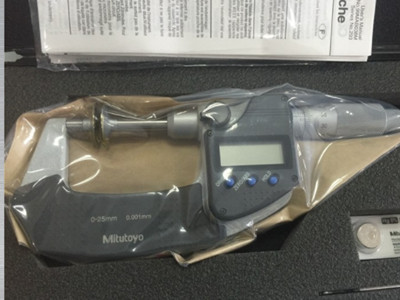

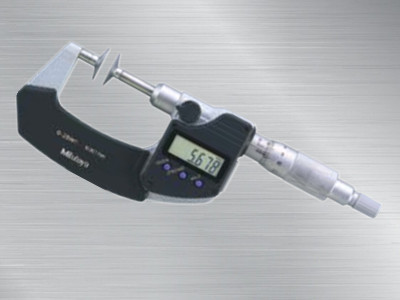

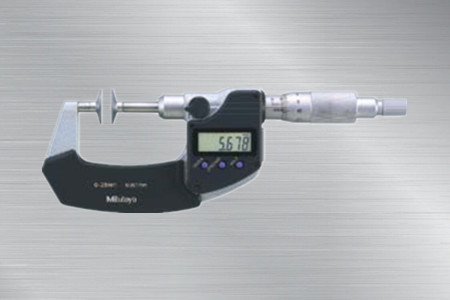

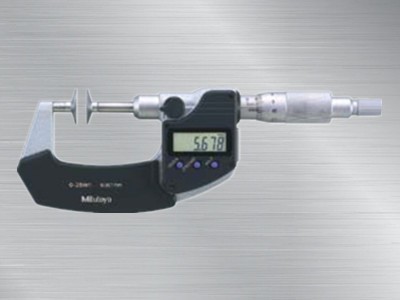

日本三丰盘型千分尺369-250-30
369-250-30盘型千分尺
日本三丰盘型千分尺
产品特点：
1.适用于测量直齿轮和斜齿轮的公法线长度。
2.直进式测微螺杆。
3.可测量模数：0.5-6
4.带有恒定测力的装置。
产品参数：
|
数显型（LCD）货号 |
型号 |
测量范围 |
分辨力 |
精度 |
测砧直径 |
平面度 |
平行度 |
测力 |
|
369-250-30 |
PDM-25MX |
0-25MM |
0.001mm |
±4μm |
Φ20mm |
1μm |
4μm |
- |
|
369-251-30 |
PDM-50MX |
25-50MM |
||||||
|
369-252-30 |
PDM-75MX |
50-75MM |
±6μm |
6μm |
||||
|
369-253-30 |
PDM-100MX |
75-100MM |

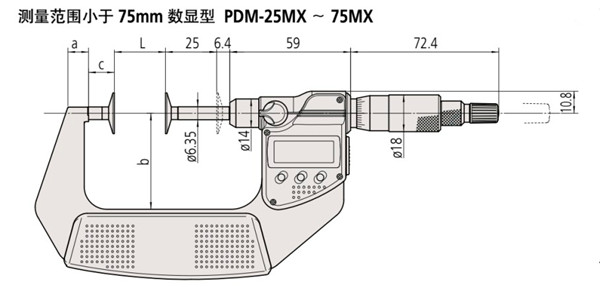

产品尺寸图：
产品规格：
|
型号 |
L |
a |
b |
c |
|
PDM-25MX |
0 |
7 |
32 |
12.9 |
|
PDM-50MX |
25 |
9.8 |
47 |
|
|
PDM-75MX |
50 |
11.2 |
60 |
|
|
PDM-100MX |
75 |
13.5 |
5.5 |
|
|
PDM-30QX |
0 |
8.5 |
36 |
13.5 |
|
PDM-55QX |
25 |
10.3 |
47 |
选件：
369和277系列电池
SR44(1个），938882，用于数显显示（标准附件）
连接电缆
用于369-250-30~369-253-30，369-350-30~369-353-30
1m：05CZA662
2m:05CZA663
USB Input Tool
USB-ITN-B(2m):06AFM380B
U-WAVE-T连接电缆（160mm）
02AZD790B
脚踏开关用：02AZE140B
用于Quickmike和带可调恒定测力的装置的千分尺SPC电缆
937387：SPC电缆（1m）
965013：SPC电缆（:2m）
