  • 日本三丰盘型千分尺323-250-30
日本三丰盘型千分尺323-250-30

日本三丰Mitutoyo盘型千分尺323-250-30,323系列GMA-25MX,测量直齿圆柱齿轮和斜齿轮的齿根切线方向长度;带有恒定测力的装置,带有基点调整用量杆(不包括0-25mm型)。

全国热线

177-2781-6361

产品特点product feature
日本三丰盘型千分尺323-250-30

日本三丰Mitutoyo盘型千分尺

日本三丰盘型千分尺323-250-30,323系列GMA-25MX,测量直齿圆柱齿轮和斜齿轮的齿根切线方向长度;带有恒定测力的装置,带有基点调整用量杆(不包括0-25mm型)。

产品展示Product show

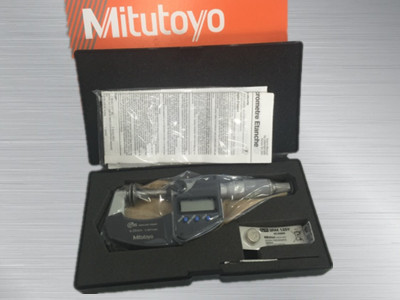

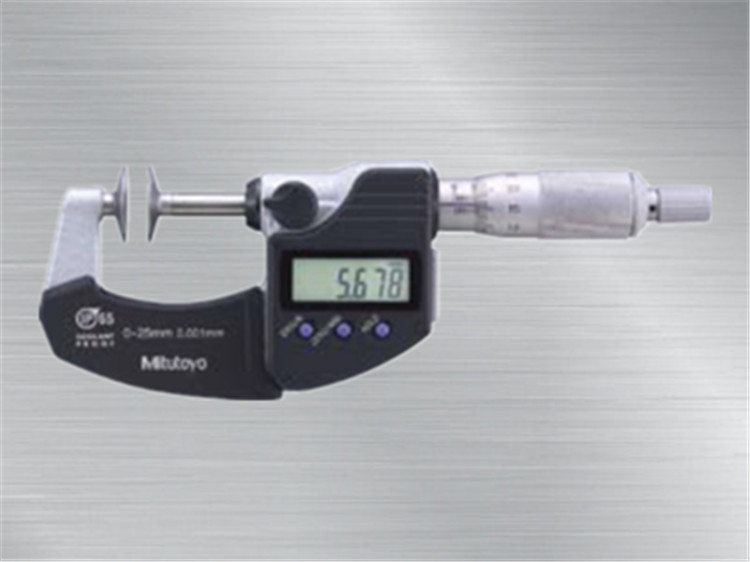

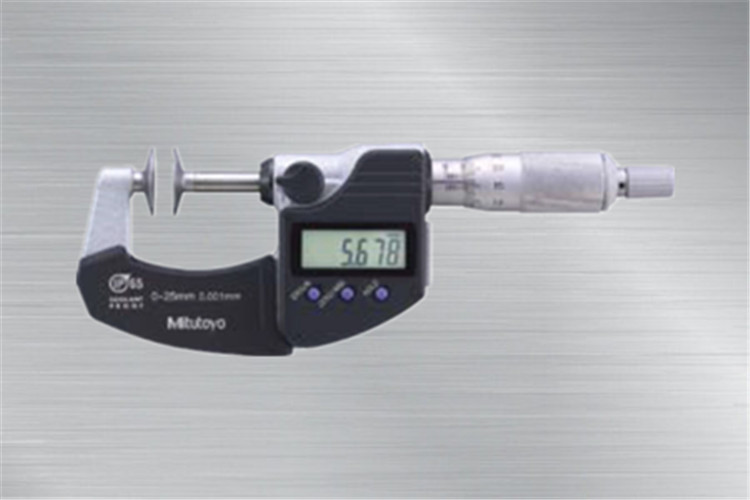

  • 日本三丰盘型千分尺323-250-30日本三丰盘型千分尺323-250-30
  • 日本三丰盘型千分尺323-250-30323-250-30盘型千分尺
  • 日本三丰盘型千分尺323-250-30 日本三丰盘型千分尺
产品参数Product Parameter

 产品特点:

  1.测量直齿圆柱齿轮和斜齿轮的齿根切线方向长度;

  2.公法线长度的测量:参考“精密量仪·量具小知识”;

  3.带有恒定测力的装置;

  4.带有基点调整用量杆(不包括0-25mm型).

产品参数:

数显型(LCD)货号

型号

测量范围

分度值

测砧直径

测量模数

323-250-30

GMA-25MX

0-25mm

0.01mm

Φ20mm

0.5-6

323-251-30

GMA-50MX

25-50mm

323-252-30

GMA-75MX

50-75mm

323-253-30

GMA-100MX

75-100mm

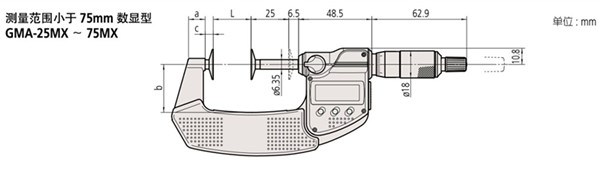

    产品尺寸图:

 日本三丰盘型千分尺323-250-30尺寸图

型号

L

a

b

c

e

f

t

GMA-25MX

0

9.2

25

4.5

20

8

0.7

GMA-50MX

25

11

31

5.4

GMA-70MX

50

12.2

50

5.5

GMA-100MX

75

14

60

5.5

GMA-25

0

13.8

25

5.7

20

8(9.8)

0.7(0.7)

GMA-50

25

32

GMA-70

50

12

49

5.5

GMA-100

75

14

63

GMA-125

100

12

79

6

30

12

1

GMA-150

125

14.5

94

GMA-175

150

15.2

106

GMA-200

175

14.5

118

GMA-225

200

13.5

130

GMA-250

225

143

GMA-275

250

14.5

156

GMA-300

275

169


注:数显型()中为硬质合金头测量盘数据。



    IP 等级 ( 323 系列 )


  等级 6: 防尘

  不允许灰尘渗入

  等级 5: 防喷射

  从任何方向直接喷射的水不会产生负面影响

 产品规格:

  规格:

  精度 : 测量范围 0 ~ 50mm 以下±4μm

  测量范围 75 ~ 100mm 以下:±( 4 + 最大测量长度/50 ) μm ( 小数圆整 )

  测量范围 125 ~ 300mm 以下:±( 5 + 最大测量长度/75 ) μm ( 小数圆整 )

  * 不含量化误差 ( 323 系列 )

平面度 :

  测量范围 0 ~ 50mm 以下 1μm

  测量范围 75 ~ 100mm 以下 1μm

  测量范围 125 ~ 300mm 以下 1.6μm

平行度 :

  测量范围 0 ~ 50mm 以下 4μm

  测量范围 75 ~ 100mm 以下:( 4 + 最大测量长度/50 ) μm ( 小数圆整)

  测量范围 125 ~ 300mm 以下:±( 5 + 最大测量长度/75 ) μm ( 小数圆整 )

  323 系列电池

  SR44  ( 1  个 ) , 938882,  用于初始操作检查 ( 标准附件 )

产品选件:

  连接电缆

  1m: 05CZA662

  2m: 05CZA663

 USB Input Tool

  USB-ITN-B (2m): 06ADV380B

  U-WAVE-T 连接电缆 ( 160mm ):No.02AZD790B

  脚踏开关用 : No.02AZE140B
