日本三丰千分表2109SB-10,2系列标准型平型后盖千分表，0.001mm分度值，防震型、宝石轴承型，具有57mm外径的表圈；所有所有型号都有限值爪和紧锁装置，高强度淬火不锈钢表蒙，适于高强度测量；指示表使用宝石轴承，提供高灵敏度地指示表和耐用性。
177-2781-6361
日本三丰千分表2109SB-10,2系列标准型平型后盖千分表，0.001mm分度值，防震型、宝石轴承型，具有57mm外径的表圈；所有所有型号都有限值爪和紧锁装置，高强度淬火不锈钢表蒙，适于高强度测量；指示表使用宝石轴承，提供高灵敏度地指示表和耐用性。

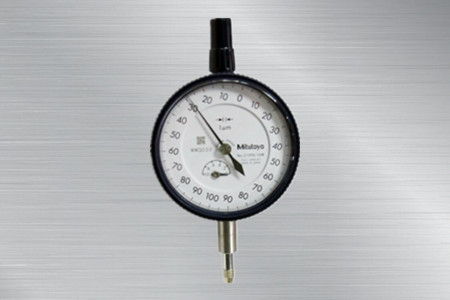

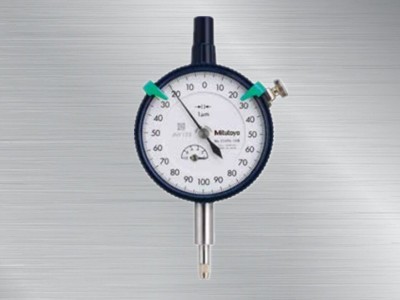

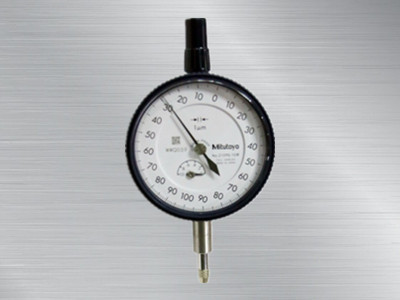

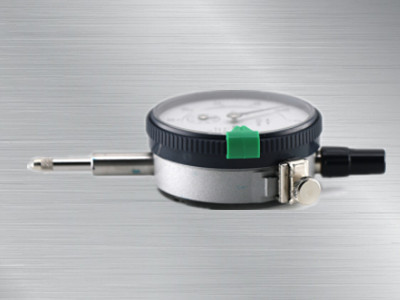

日本三丰千分表2109SB-10
2109SB-10指针式千分表
日本三丰指针式千分表

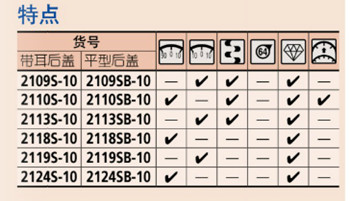

产品特点：
2系列标准型，0.001mm&0.005mm分度值
1.标准0.001mm和0.005mm分度值的指示表，具有57mm外径的表圈；所有所有型号都有限值爪和紧锁装置；
2.锁紧装置和提升杆*（选件）可装在左侧或右侧，这些零件可轻易组装而不需要借助工具；
3.表盘和表蒙之间通过0型环很好地紧固粘着，起到防水放油的效果；
4.高强度淬火不锈钢表蒙，适于高强度测量；
5.扇形齿轮使用特殊合金，提高了耐磨性；
6.指示表使用宝石轴承，提供高灵敏度地指示表和耐用性；
7.表蒙的硬化涂层使其具有很高的抗划痕和抗化学腐蚀性。
产品参数：
|
货号 |
分度值 |
测量范围（测量范围/每圈行程） |
指示误差 |
重复精度 |
表盘读数值 |
测力 |
||||
|
带耳后盖 |
平型后盖 |
全量程 |
返回 |
1/10圈行程 |
1圈行程 |
|||||
|
2109S-10 |
2109SB-10 |
0.001mm |
1mm（0.2mm） |
5μm |
2μm |
2μm |
4μm |
0.5μm |
0-100-0 |
1.5N以下 |
|
2110S-10 |
2110SB-10 |
0.001mm |
1mm（0.1mm） |
5μm |
2μm |
2μm |
4μm |
0.5μm |
±0-100 |
1.8N以下 |
|
2113S-10 |
2113SB-10 |
0.001mm |
2mm（0.2mm） |
7μm |
2μm |
2μm |
5μm |
0.5μm |
0-100-0 |
1.5N以下 |
|
2118S-10 |
2118SB-10 |
0.001mm |
5mm（0.2mm） |
10μm |
3μm |
3.5μm |
6μm |
1μm |
0-100-100 |
1.5N以下 |
|
2119S-10 |
2119SB-10 |
0.001mm |
5mm（0.2mm） |
10μm |
3μm |
3.5μm |
6μm |
1μm |
0-100-0 |
1.5N以下 |
|
2124S-10 |
2124SB-10 |
0.005mm |
5mm（0.5mm） |
12μm |
3μm |
5μm |
9μm |
3μm |
±0-50 |
1.5N以下 |
*成品检查为纵向位置（测针向下的位置）进行可以保证精度。

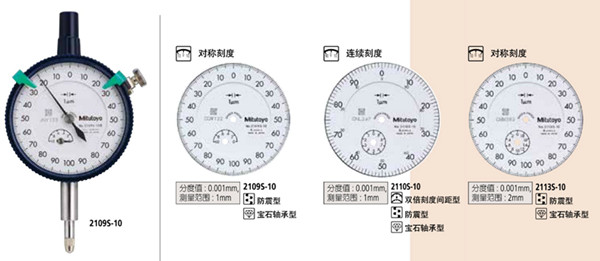

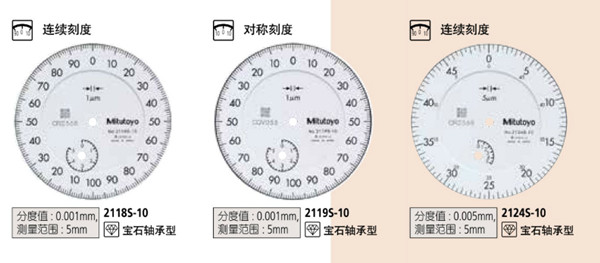

产品表盘图：

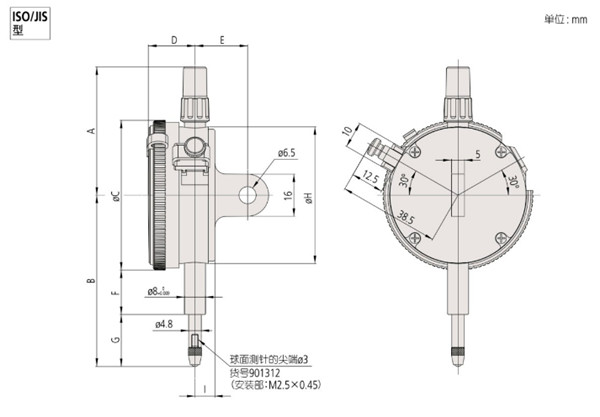

产品尺寸图：
图片解析：
|
货号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
本金重量(g) |
|
|
带耳后盖 |
平型后盖 |
||||||||||
|
2109S-10 |
48.8 |
60.5 |
57 |
17.7 |
20 |
16.9 |
15.1 |
52 |
7.6 |
148 |
139 |
|
2110S-10 |
48.8 |
66.5 |
57 |
17.7 |
20 |
16.9 |
21.1 |
52 |
7.6 |
149 |
140 |
|
2113S-10 |
48.8 |
61 |
57 |
17.7 |
20 |
16.9 |
15.6 |
52 |
7.6 |
148 |
139 |
|
2118S-10 |
48.8 |
60.3 |
57 |
17.7 |
20 |
16.9 |
14.9 |
52 |
7.6 |
146 |
137 |
|
2119S-10 |
48.8 |
60.3 |
57 |
17.7 |
20 |
16.9 |
14.9 |
52 |
7.6 |
146 |
137 |
|
2124S-10 |
48.8 |
60.3 |
57 |
17.7 |
20 |
16.9 |
14.9 |
52 |
7.6 |
146 |
137 |
