  • 日本三丰数显千分表543-790
日本三丰数显千分表543-790

日本三丰数显千分表543-790,ABSOLUTE数显指示表ID-S112X,公英制型,测量范围为12.7mm,分辨力为0.001mm,带耳后盖,液晶显示为9mm字符高度的“大文字”,易读取;采用三丰专有 ABS (absolute) 传感器,每次电源接通时,无需进行原点恢复。这种传感器可有效避免由于测杆超速导致的测量误差,从而提高可靠性。

全国热线

177-2781-6361

产品特点product feature
日本三丰数显千分表543-790

日本三丰mitutoyo数显千分表

日本三丰数显千分表543-790,ABSOLUTE数显指示表ID-S112X,公英制型,测量范围为12.7mm,分辨力为0.001mm,带耳后盖,液晶显示为9mm字符高度的“大文字”,易读取;采用三丰专有 ABS (absolute) 传感器,每次电源接通时,无需进行原点恢复。这种传感器可有效避免由于测杆超速导致的测量误差,从而提高可靠性。

产品展示Product show

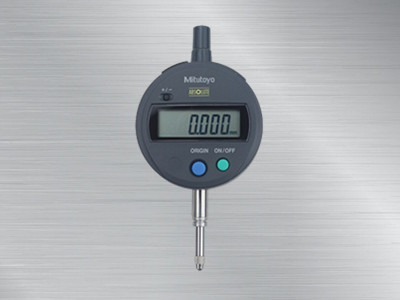

  • 日本三丰数显千分表543-790日本三丰数显千分表543-790

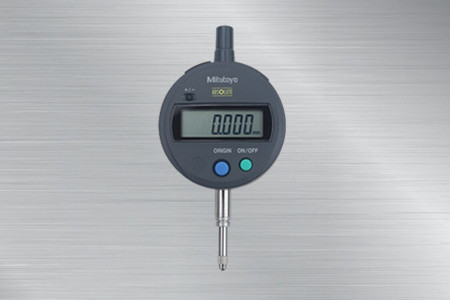

  • 日本三丰数显千分表543-790543-790数显千分表
  • 日本三丰数显千分表日本三丰mitutoyo数显千分表
产品参数Product Parameter

 产品特点:

543系列

  ID-SX ABSOLUTE数显指示表

1. 功能简捷便于使用的低成本设计型指示表,拥有各种分辨力为 0.01mm、0.001mm 型机型,543-794/94B的尘/水防护

等级达到IP53(只限分辨力 0.001mm 型),使用纽扣式电池 (SR44)。

  2.采用三丰专有 ABS (absolute) 传感器,即使在电源关闭的情况下也可以恢复原点,每次电源接通时,无需进行原点恢

复。此外,这种传感器可有效避免由于测杆超速导致的测量误差,从而提高可靠性。

  3.液晶显示为 9mm 字符高度的“大文字”,易读取。

  4.配有数据输出端口,使其能连入测量网络系统和统计过程控制系统。

规格:

货号

型号

测量范围

分辨力

精度 *1

后盖型

测力

电池寿命(连续使用)

尘 / 水防护等级

全量程精度

度 回程误差

重复精度

543-790

ID-S112X

12.7 mm

0.001 mm

0.003 mm

0.002 mm

0.002 mm

带耳后盖

1.5N 以下

18000小时

IP42

543-790B

ID-S112XB

平型后盖

543-794

ID-S112PX

0.001 mm

0.003 mm

0.002 mm

0.002 mm

带耳后盖

2.5N 以下

IP53

543-794B

ID-S112PXB

平型后盖

543-781

ID-S1012X

0.001 mm

0.02 mm

0.02 mm

0.01mm

带耳后盖

1.5N 以下

20000小时

IP42

543-781B

ID-S1012XB

平型后盖

*1全量程精度,回程误差,重复精度适用于 20°C,且不包括量化误差。

产品尺寸:

日本三丰数显百分表543-781尺寸图

规格

  显示 : 6 位 LCD 指示

  长度基准 : ABSOLUTE 静电电容式线性编码器

  应用测量位置 : 全位置

  电源 : SR44 一个,938882 用于数显显示(标准附件)

  最大反应速度 : 无限制 (不支持扫描型测量)

  运行温度范围 : 0 - 40°C

  存储温度范围 : -10 - 60°C

       功能

  原点设置 (调零) : 可在任何选定的位置调零。

  方向转换 : 测量方向可以转换。

  测量数据输出 : 具有测量数据输出插口,通过输入工具能够输出测量结果到 DP-1VA LOGGER 微型处理器或PC上。

  误差警告

       选件

  升降

  测杆提升杆 21EZA198 (ISO/JIS/DIN 型),

  测杆提升旋钮 21EZA105 (ISO/JIS/DIN 型),

  测杆提升线缆 ( 540774)

  USB-ITN-F (2m) : 06AFM380F

  U-WAVE-T连接电缆 (160mm): 02AZD790F

  脚踏开关 : 02AZE140F

  SPC 连接电缆 1m (905338) 2m ( 905409)

  三丰 Digimatic微型处理器

  DP-1VA LOGGER: 264-505DC

  三丰指针式指示表测针

  2系列可更换后盖

  测量台架

  IP53 尘 / 水防护等级

  等级 5: 防尘

  虽不能完全防止灰尘进入,但侵入的灰尘量并不会影响仪器的正常工作。

  等级 3: 防喷射

  垂直至60度落下的水不会产生负面影响

  IEC60529:2001 和 JIS C0920:2003。

  IP 代码是指防固体异物和水的等级。

  三丰提供了冷却液证明标准 Id-N / B,具有优异的耐油,水和灰尘特性,适合包括在飞溅切削液的环境中使用。
