  • 日本三丰数显高度尺192-663-10

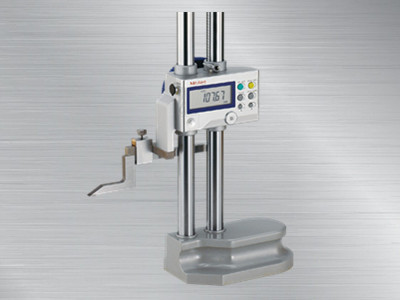

日本三丰数显高度尺192-663-10

日本三丰数显高度尺192-663-10,192系列带有SPC数据输出的多功能型的高度卡尺HDM-30AX, 双立柱结构确保实现高精度测量,倾斜手轮使尺框移动更符合人体工程学,可应用于统计过程控制和测量系统中。

全国热线

177-2792-5682

产品特点product feature
日本三丰数显高度尺192-663-10

日本三丰mitutoyo数显高度尺

日本三丰数显高度尺192-663-10,192系列带有SPC数据输出的多功能型的高度卡尺HDM-30AX, 双立柱结构确保实现高精度测量,倾斜手轮使尺框移动更符合人体工程学,可应用于统计过程控制和测量系统中。

产品展示Product show

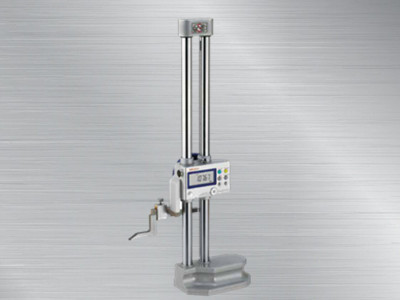

  • 日本三丰数显高度尺192-663-10日本三丰数显高度尺192-663-10
  • 日本三丰数显高度尺192-663-10192-663-10高度尺
  • 日本三丰数显高度尺192-663-10日本三丰数显高度尺
产品参数Product Parameter

 产品特点:

数显高度卡尺

  192系列带有SPC数据输出的多功能型

  HDM-AX/HD-AX

 1.双立柱结构确保实现高精度测量。

  2.人体工程学设计,手握舒适。

  3.双向触发式测头可作为选件。

  4.增加了 LCD 液晶数字显示屏的字体高度 (从10mm 到 11mm),采用了高对比度 LCD 液晶数字显示屏,提高了可读性。

  5.倾斜手轮使尺框移动更符合人体工程学。

  6.可应用于统计过程控制和测量系统中。

  7.纽扣式电池 (SR44) (1 个),No.938882 用于数显显示 (标配)。

  8.电池寿命可连续使用 3,500 小时。

  9.硬质合金长划线器作为标配提供 (No.905200,总长为 150mm)。(标配附件 : 划线器夹钳No.05GZA033)

  10.精密黑色花岗岩平台。


1

规格:

货号

型号

测量范围

分辨力

精度 *

重复精度

最大响应速度

高度

重量

192-663-10

HDM-30AX

0 - 300mm

0.01mm
(0.005mm)
可切换

±0.02mm

0.01mm

500mm/s

510mm

5.7kg

192-664-10

HDM-60AX

0 - 600mm

±0.04mm

802mm

8.3kg

192-665-10

HDM-100AX

0 - 1000mm

±0.06mm

1228mm

15.7kg

192-613-10

HD-30AX

0 - 300mm

0.01mm
(0.005mm)
可切换

±0.02mm

0.01mm

500mm/s

475mm

4.7kg

192-614-10

HD-60AX

0 - 600mm

±0.05mm

802mm

8.3kg

192-615-10

HD-100AX

0 - 1000mm

±0.07mm

1228mm

15.7kg

* 不包括量化误差

产品尺寸:

日本三丰数显高度尺192-663-10尺寸图

产品功能:

  原点设置 :(ABS (绝对原点) 绝对测量模式),任意值都可以存储为原点。

  零点设置 :(INC 增量测量模式),可以在尺框的任意位置将显示值设置为零。

  原点恢复:当变换到 ABS (绝对原点)模式时,恢复之前设置的原点。

  预置 :(绝对,增量测量模式)显示值可以设置为任意值,包括负值。

  测量方向:按下按钮,可以变换测量方向。

  数据保持:显示值可以保持,当取消时,恢复为绝对或者增量测量模式。

  警报:当溢出值上升或超速时,出现错误信息,测量停止。

  数据输出:可应用于统计过程控制和测量系统中。

  粗/微调切换:高度可以通过旋钮和手轮来实现。尺框手轮可进行高度微调和粗调。


示意图


         步骤:
  1.按下微调旋钮,旋转手轮进行粗调。

  2.拔出微调旋钮,转动微调旋钮的同时,慢慢转动手轮进行微调。

 低压警告 :

  电池电压降低,显示屏上会出现警告。

  测头直径补偿功能 :

  对使用带球形测针的双向触发式测头所测量出的原始数据,进行补偿调整。

预置 (2 位置)

  两个预置功能,可预置平面的两个参考高度。

  ·预置例子1

  测量 70mm 的高度,以 50mm

  高度的平面作为参考

  ·预置例子2

  测量 130mm 的高度,以 150mm度作为参考



案例图

高度尺说明图


  * 测头直径补偿模式用于 192-663-10/192-664-10/192-665-10


     选件

  双向触发式测头

  通过减少重复性误差,精确测量阶差、内部厚度、外部宽度。


选件1

         规格:

货号

测量方向

继电器测头型

测头总行程

测头尺寸

重复精度

测力

标准附件

192-007

双方向

常开

1.5mm

ø3mm

Φ: 2µ

0.4N

支臂,夹钳


  用于 IT/DP/MUX 的连接电缆

  905338: SPC 电缆 (1m)

  905409: SPC 电缆 (2m)

  USB Input Tool Direct

  06AFM380F: SPC 电缆 USB-ITN-F (2m)

     选件2


  U-WAVE-T 连线

  02AZD790F: 用于 U-WAVE 的 SPC 线 (160mm)

  02AZE140F: 用于脚踏开关的 SPC 线
