  • 日本三丰数显卡尺551-301-30
日本三丰数显卡尺551-301-30

日本三丰数显卡尺551-301-30,551系列CDN-P20的ABSOLUTE数显卡尺,带有圆弧刃爪和标准型量爪,分辨力为0.01mm,且易于读取;引入了ABSOLUTE测量系统,通电后无需重置原点。尖状外径量爪易于测量工件窄的部分。

全国热线

177-2792-5682

产品特点product feature
日本三丰数显卡尺551-301-30

日本三丰Mitutoyo数显卡尺

日本三丰数显卡尺551-301-30,551系列CDN-P20的ABSOLUTE数显卡尺,带有圆弧刃爪和标准型量爪,分辨力为0.01mm,且易于读取;引入了ABSOLUTE测量系统,通电后无需重置原点。尖状外径量爪易于测量工件窄的部分。

产品展示Product show

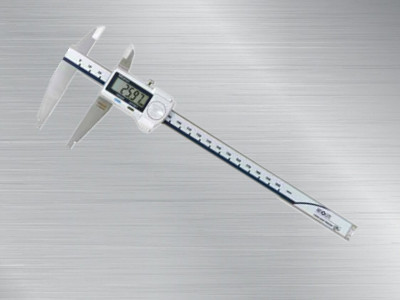

  • 日本三丰数显卡尺551-301-30日本三丰数显卡尺551-301-30

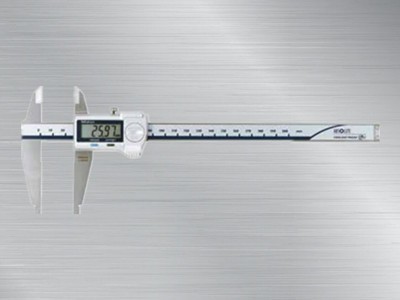

  • 日本三丰数显卡尺551-301-30551-301-30数显卡尺

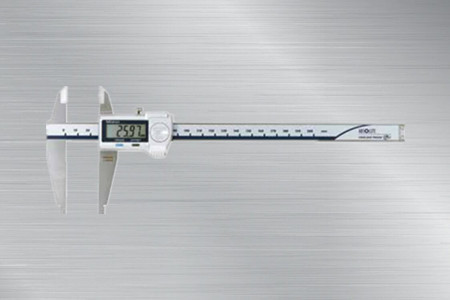

  • 日本三丰数显卡尺日本三丰数显卡尺
产品参数Product Parameter

 产品特点:

ABSOLUTE数显卡尺

  551系列带有圆弧刃量爪和标准型量爪CDN-P/PPMX/C


        1.分辨力为0.01mm,并且易于读数;

  2.引入了ABSOLUTE测量系统,通电后无需重置原点;

  3.对于测量数据输出接口的型号,可被应用于统计过程控制和测量系统中;

  4.内径测量值:显示值+(下面提到的最小内径测量值)。通过偏置按钮可以输入补偿值,从而测量数据可以直接读取(货号551-301-20,550-331-10)。预调功能能设置理想开始点;

  5.尖状外径量爪易于测量工件窄的部分。

      通过参数

  精度:参加规格

  显示:液晶显示

  刻度类型:ABSOLUTE电磁感应式线性编码器

  最大响应速度:无限制

  电池SR44(1个):938882

  用于数显显示(标准附件)

  电池寿命:正常使用情况下约为3年

  (测量范围小于300mm型号为1年)

  (测量范围小于300mm型号为3.5年)

  尘/水防护等级:达到IP67防护等级*

  (不大于300mm的型号)

  量程误差:不包括量化误差

  *使用后请进行防锈处理。


   规格:


货号

型号

测量范围

分辨力

精度

备注

551-301-20

CDN-P20

0-200mm10.1-210mm

0.01mm

±0.03mm

IP67

551-331-10

CDN-P30PMX

0-300mm10.1-310mm

±0.04mm

IP67、带有偏置预置功能适于内径测量

551-204-10

CDN-50C

0-500mm20.1-520mm

±0.06mm

-

551-206-10

CDN-75C

0-750mm20.1-770mm

±0.06mm

551-207-10

CDN-100C

0-1000mm20.1-1020mm

±0.07mm


*():内径测量最小尺寸


注释:551系列不带有深度测量杆


产品尺寸:

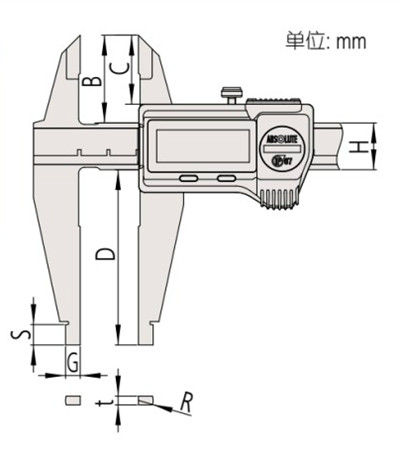

日本三丰数显卡尺551-301-30尺寸图

型号

B

C

D

G

S

H

T

R

CDN-P20

30

23.6

60

5

8

16

3

5

CDN-P30PMX

40.1

32.4

90

10

20

3.8

CDN-50C

56

44.9

150

10

15

25

6

10

CDN-75C

CDN-100C

43.8

20

32

8



选件:

 959143:数据保持装置

  IT/DP/MUX*连接电缆

  05CZA624:带有数据开关的SPC电缆(1m)

  05CZA625:带有数据开关的SPC电缆(2m)

  959149:带有数据开关的SPC电缆(1m)

  959150:带有数据开关的SPC电缆(2m)

  USB Input Tool

  06AFM380A:SPC电缆USB-ITN-A(2m)

  06AFM380C:SPC电缆USB-ITN-C(2m)

  *用于IP67型(不大于300mm)

  U-WAVE-T连接电缆

  02AZD790A:含数据按钮的U-WAVE用SPC电缆(160mm)

  02AZD790A:脚踏开关用SPC电缆
