  • 日本三丰V型测砧千分尺114-121
日本三丰V型测砧千分尺114-121

日本三丰V型测砧千分尺114-121,114系列VM5-25的5沟V型测砧千分尺,测量凹槽个数为奇数刀具(如丝锥,铰刀,铣刀)的外径尺寸,带有恒定测力的装置。

全国热线

177-2781-6361

产品特点product feature

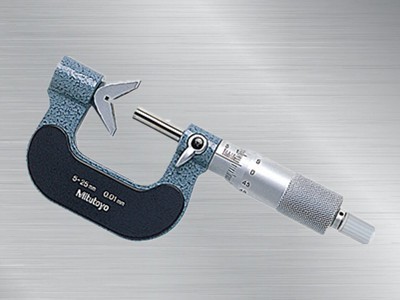

日本三丰V型测砧千分尺114-121

日本mitutoyo三丰V型测砧千分尺

日本三丰V型测砧千分尺114-121,114系列VM5-25的5沟V型测砧千分尺,测量凹槽个数为奇数刀具(如丝锥,铰刀,铣刀)的外径尺寸,带有恒定测力的装置。

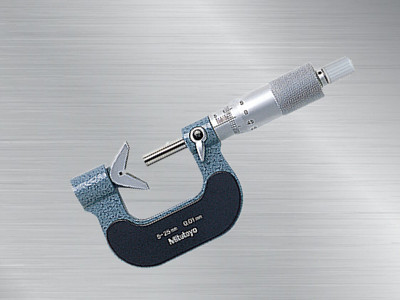

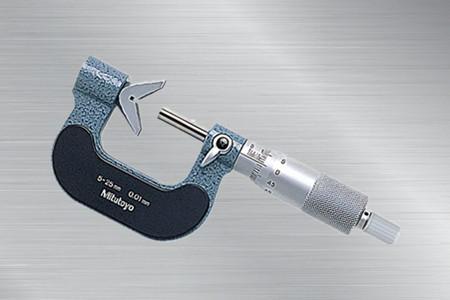

产品展示Product show
  • 日本三丰V型测砧千分尺114-121日本三丰V型测砧千分尺114-121
  • 日本三丰V型测砧千分尺114-121114-121V型测砧千分尺
  • 日本三丰V型测砧千分尺114-121 日本三丰V型测砧千分尺
产品参数Product Parameter

 产品特点:

 1.测量凹槽个数为奇数的刀具(如丝锥,铰刀,铣刀) 的外径尺寸;

  2.测量间距尺寸参见“精密量仪· 量具的小知识”;

  3.测量面为硬质合金;

  4.带有恒定测力的装置。

产品参数:

普通测砧,测微螺杆(带硬质合金头)货号

型号

测量范围

分度值

备注

测砧

114-137

VM5-25(MB-5)

2.3-25mm

0.01mm

-

180°

普通测微螺杆(带硬质合金头)

114-121

VM5-25(MB-5)

5-25mm

0.01mm

带有凹槽

180°

114-122

VM5-45(MB-25)

25-45mm

-

114-123

VM5-65(MB-55)

45-65mm

114-124

VM5-85(MB-70)

65-85mm

114-165

VM5-25P(MB-5)

5-25mm


·关于VM-MX/MXP的功能,但是VM-MX/MXP不属于防水规格。本类型的原点设置属于自由预设型,连接电缆(选件)只能使用防水专用型。
  ·():标准附件V型测砧千分尺用。
  ·*1:需要定制。

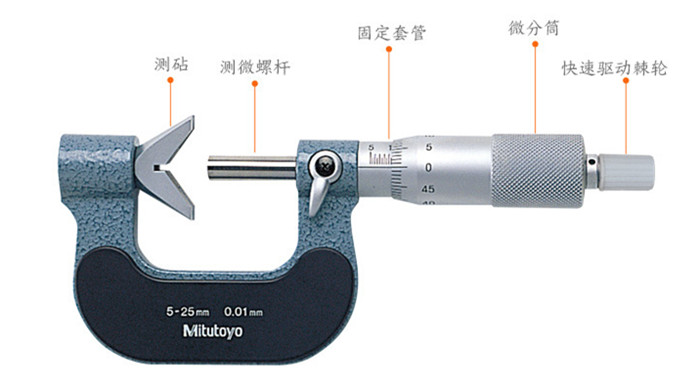

     产品说明图:

日本三丰V型测砧千分尺114-121说明图

产品规格:

精度:

±(3+最大测量长度/25)μm(小数圆整)

  平面度:114系列0.6μm(测微螺杆)、1.3μm(测砧)

  不包括量化误差
