  • 日本三丰指针式千分表2990T-10
日本三丰指针式千分表2990T-10

日本三丰指针式百分表2990T-10,2系列背置活塞型指针式指示表单转型、防震型、宝石轴承型,安装在水平机器工作台或检测夹具上,用于普通指针式百分表不易读数的狭小空间内。

全国热线

177-2792-5682

产品特点product feature
日本三丰指针式千分表2990T-10

日本三丰Mitutoyo指针式百分表

日本三丰指针式百分表2960T,2系列背置活塞型指针式指示表单转型、防震型,安装在水平机器工作台或检测夹具上,用于普通指针式百分表不易读数的狭小空间内。

产品展示Product show

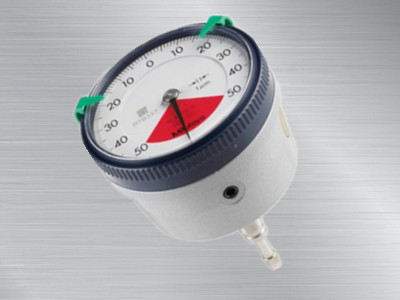

  • 日本三丰指针式千分表2990T-10日本三丰指针式千分表2990T-10

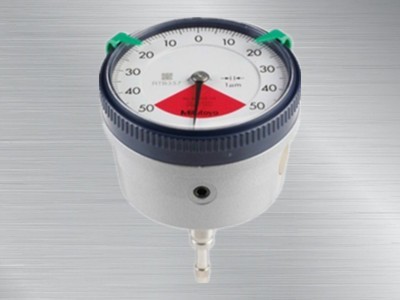

  • 日本三丰指针式千分表2990T-102990T-10指针式千分表

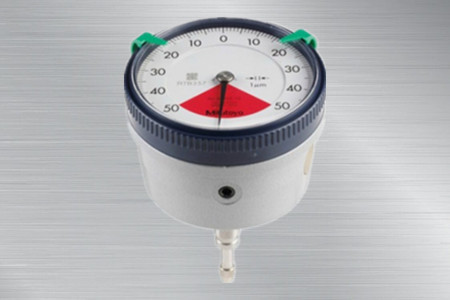

  • 日本三丰指针式千分表日本三丰指针式千分表
产品参数Product Parameter

 产品特点:

背置活塞型指针式指示表

   1.背置活塞型指针式量表适于安装在水平机器工作台或检测夹具上,或用于普通指针式百分表不易读数的狭小空间内;

  2.2960T、2990T-10型采用三丰专有的防震装置,具有很好的耐用性和防震性;

  3.2990T-10型的分度值达到0.001mm。

日本三丰指针式百分表2960T特点

产品参数:

货号

分度值

测量范围(测量范围/每圈行程)

指示误差

重复精度

表盘读数值

测力

全量程

返回

1/10圈行程

1圈行程

2960T

0.01mm

1mm1.27mm

14μm

4μm

8μm

-

3μm

50-0-50

1.4N以下

2990T-10

0.001mm

0.1mm0.14mm

5μm

2μm

2.5μm

-

1μm

50-0-50

1.5N以下


*成品检查为纵向位置(测针向下的位置)进行可以保证精度。

产品尺寸图:

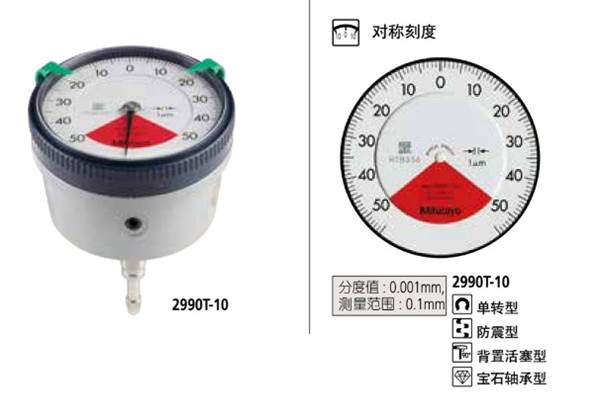

日本三丰指针式千分表2990T-10表盘图

日本三丰指针式百分表2960T尺寸图

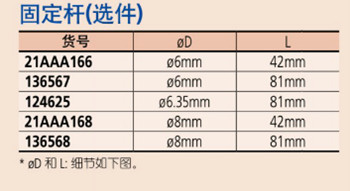

千分表固定杆选件:

日本三丰指针式千分表2990T-10..


图片解析:

货号

A

B

C

E

F

G

H

本机重量(g

2960T

57

23.3

35.6

22.2

28.7

12.8

46

115

2990T-10

57

39.1

51

25.5

26.5

17.5

59.5

205

*成品检查为纵向位置(测针向下的位置)进行可以保证精度。
  *在止点挡板的作用的测针(标配),可以防止侧杆超程时导致的指示表损坏。因此选择小于7mm的测针时,需要使用垫圈(外径至少为直径7mm,内径直径为3mm,厚度约为0.5mm)安装在测针和侧杆之间。
