日本三丰指针式百分表1160T，1系列背置活塞型指针式指示表，置活塞型指针式量表适于安装在水平机器工作台或检测夹具上，或用于普通指针式百分表不易读数的狭小空间内，使用特有的防震结构的1960T指针式指示表具有很高的防震性能且经久耐用。
177-2781-6361
日本三丰指针式百分表1160T，1系列背置活塞型指针式指示表，置活塞型指针式量表适于安装在水平机器工作台或检测夹具上，或用于普通指针式百分表不易读数的狭小空间内，使用特有的防震结构的1960T指针式指示表具有很高的防震性能且经久耐用。

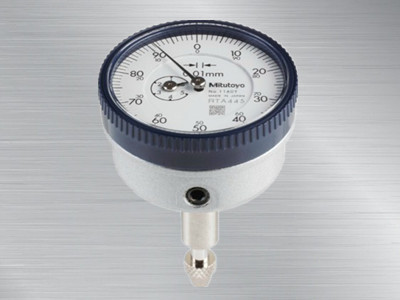

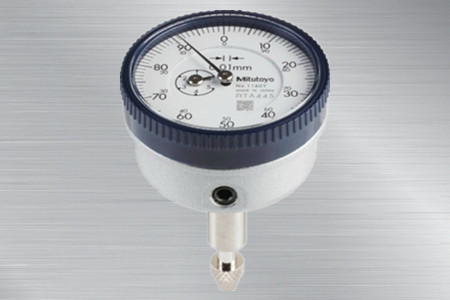

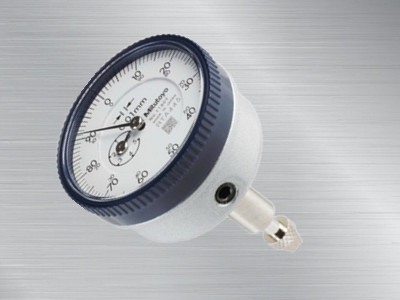

日本三丰指针式百分表1160T
1160T指针式百分表
日本三丰指针式百分表

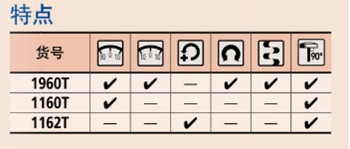

产品特点：
1.置活塞型指针式量表适于安装在水平机器工作台或检测夹具上，或用于普通指针式百分表不易读数的狭小空间内；
2.使用特有的防震结构的1960T指针式指示表具有很高的防震性能且经久耐用。
产品参数：
|
货号 |
分度值 |
测量范围（测量范围/每圈行程） |
指示误差 |
重复精度 |
表盘读数值 |
测力 |
|||
|
全量程 |
返回 |
1/10圈行程 |
1圈行程 |
||||||
|
1960T |
0.01mm |
1mm（1.27mm ） |
14μm |
4μm |
8μm |
- |
3μm |
50-0-50 |
1.4N以下 |
|
1160T |
0.01mm |
5mm（1mm） |
16μm |
4μm |
8μm |
14μm |
3μm |
±0-100 |
1.4N以下 |
|
1162T |
0.01mm |
5mm（1mm） |
16μm |
4μm |
8μm |
14μm |
3μm |
100-0 |
1.4N以下 |

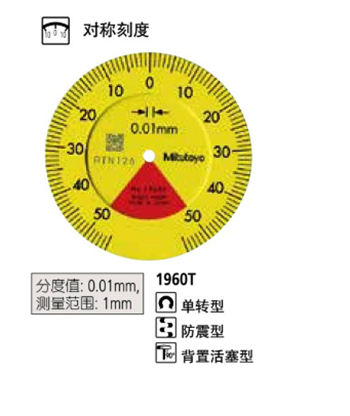

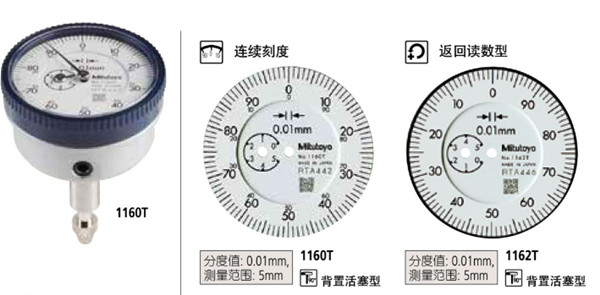

各型号表盘图：

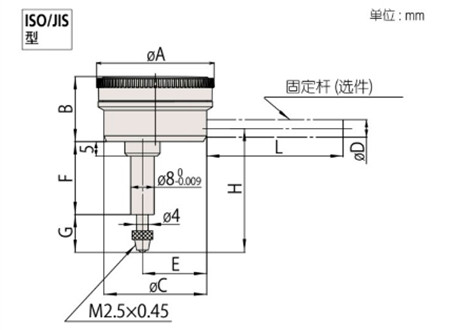

产品尺寸图：
图片解析：
|
货号 |
A |
B |
C |
E |
F |
G |
H |
|
|
1160T |
40 |
22.1 |
35.6 |
22.2 |
25 |
13.8 |
43.3 |
|
|
1162T |
40 |
22.1 |
35.6 |
22.2 |
25 |
13.8 |
43.3 |
|
|
1960T |
40 |
22.1 |
35.6 |
22.2 |
28.7 |
12.8 |
46 |
*在止点挡板的作用的测针（标配），可以防止侧杆超程时导致的指示表损坏。因此选择小于7mm的测针时，需要使用垫圈（外径至少为直径7mm，内径直径为3mm，厚度约为0.5mm）安装在测针和侧杆之间。

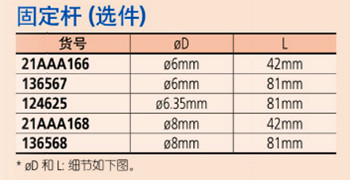

固定杆图片：
