  • 日本三丰指针式百分表2050s-60
日本三丰指针式百分表2050s-60

日本三丰指针式百分表2050s,2系列长行程型指针指示表,防水型指示表具有57mm外径的前框,所有型号都有限值爪和紧锁装置,扇形齿轮使用特俗合金,提高了耐磨性。

全国热线

177-2781-6361

产品特点product feature
日本三丰指针式百分表2050s-60

日本三丰Mitutoyo指针式百分表

日本三丰指针式百分表2050s-60,2系列长行程型指针指示表,防水型指示表具有57mm外径的前框,所有型号都有限值爪和紧锁装置,扇形齿轮使用特俗合金,提高了耐磨性。

产品展示Product show

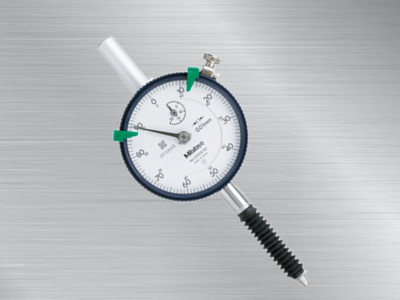

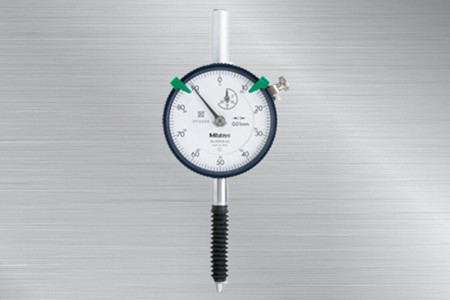

  • 日本三丰指针式百分表2050s-60日本三丰指针式百分表2050s-60
  • 日本三丰指针式百分表2050s-602050s-60指针式百分表
  • 日本三丰指针式百分表日本三丰指针式百分表
产品参数Product Parameter

 产品特点:

1.防水型指示表具有57mm外径的前框,所有型号都有限值爪和紧锁装作;

  2.表盘和表蒙之间通过0型环很好地紧固粘着,起到防水放油的效果;

  3.高强度淬火不锈钢测杆,适于高强度测量;

  3.采用硬质合测针;

  4.扇形齿轮使用特俗合金,提高了耐磨性;

  5.表蒙采用硬涂层,具有防刮擦和防化学试剂的能力。

  6.锁紧装置和提升杆*(选件)可装在左侧或右侧,这些零件可轻易组装而不需要借助工具;

  *不可用于防水型

产品参数:


货号

分度值

测量范围(测量范围/每圈行程)

指示误差

重复精度

表盘读数值

测力

带耳后盖

平型后盖

全量程

返回

1/10圈行程

1圈行程

2050S

2050SB

0.01mm

20mm1mm

20μm

5μm

8μm

15μm

4μm

±0-100

2.0N以下

2050S-60

2050SB-60

0.01mm

20mm1mm

20μm

5μm

8μm

15μm

4μm

±0-100

2.5N以下

2050S-19

2050SB19

0.01mm

20mm1mm

20μm

5μm

8μm

15μm

4μm

±0-100

2.0N以下

2320S-10

2320S-10

0.01mm

20mm1mm

20μm

5μm

8μm

15μm

4μm

±0-100

2.0N以下

2052S

2052SB

0.01mm

30mm1mm

25μm

7μm

10μm

15μm

5μm

±0-100

2.5N以下

2052S-19

2052SB-19

0.01mm

30mm1mm

25μm

7μm

10μm

15μm

5μm

±0-100

2.5N以下

2330S-10

2330SB-10

0.01mm

30mm1mm

25μm

7μm

10μm

15μm

5μm

±0-100

2.5N以下

2952S

2952SB

0.01mm

30mm1mm

25μm

7μm

10μm

15μm

5μm

100-0

2.5N以下

    *2050S-60和92050SB-60为防水设计,使用橡胶波纹管。
 请注意波纹管外径(9.5)比轴套(8)大。
 *成品检查为纵向位置(测针向下的位置)进行可以保证精度。

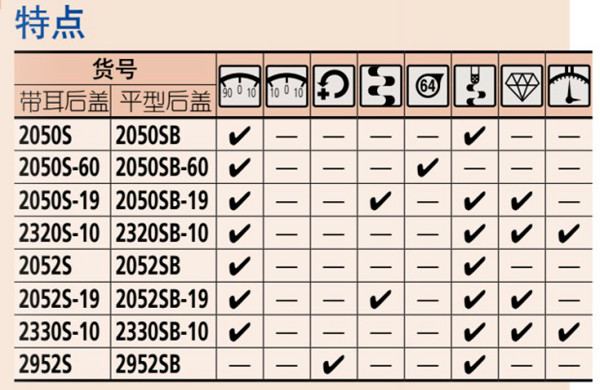

日本三丰指针式百分表2050s特点表

产品尺寸图:

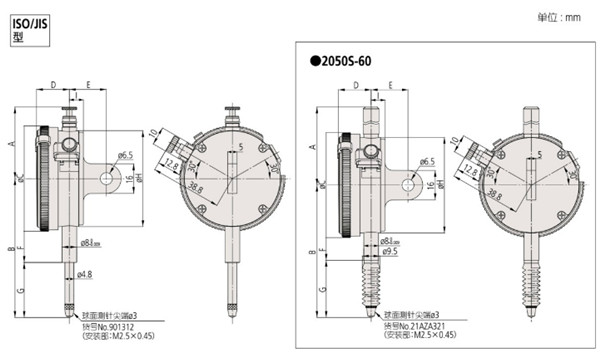

日本三丰指针式百分表2050s尺寸图

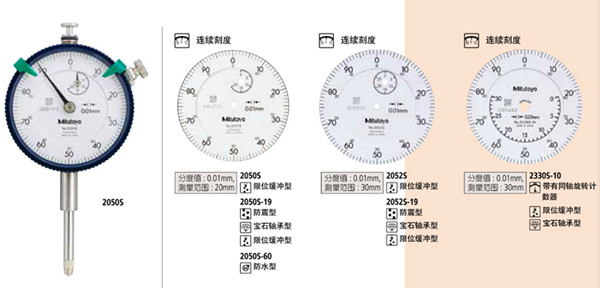

日本三丰指针式百分表2050s表盘图

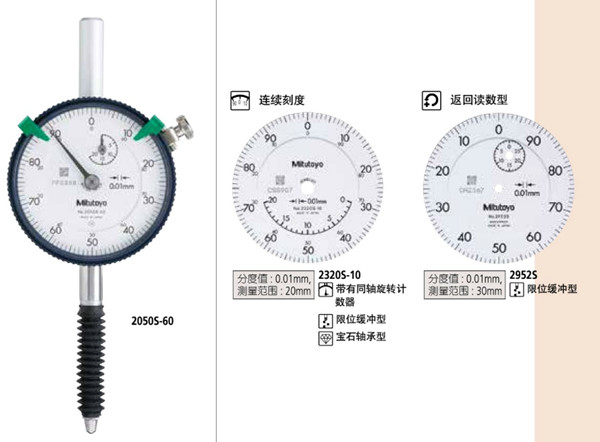

日本三丰指针式百分表2050s-60表盘图

规格:

货号

A

B

C

D

E

F

G

H

I

本金重量(g)

带耳后盖

平型后盖

2050S

38.8

75.2

57

17.7

20

16.9

29.8

52

7.6

149

140

2050S-19

38.8

75.2

57

17.7

20

16.9

29.8

52

7.6

149

140

2050S-60

55.8

87.2

57

17.7

20

12.3

46.4

52

7.6

155

146

2052S

38.8

88.7

57

17.7

20

16.9

43.3

52

7.6

152

143

2052S-19

38.8

88.7

57

17.7

20

16.9

43.3

52

7.6

152

143

2330S-10

38.8

88.7

57

17.7

20

16.9

43.3

52

7.6

150

141

2330S-10

38.8

88.7

57

17.7

20

16.9

43.3

52

7.6

153

144

2952S

38.8

88.7

57

17.7

20

16.9

43.3

52

7.6

152

143
