  • 瑞士TESA千分表S18001695

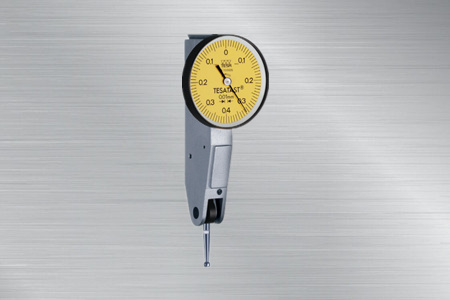

瑞士TESA千分表S18001695

瑞士TESA杠杆千分表S18001695,标准型杠杆指示表,测量范围0.2mm,分度值0.001mm,表盘直径38mm,表盘读数0-100-0。对磁场不敏感,指针连续顺时针旋转,很小的读数误差,内置7个红宝石轴承,滚珠轴承杠杆系统,测量杆旋转达240°,很低的测力力,全金属结构,非常坚固。

全国热线

177-2781-6361

产品特点product feature
瑞士TESA千分表S18001695

瑞士TESA杠杆指示表

瑞士TESA杠杆千分表S18001695,标准型杠杆指示表,测量范围0.2mm,分度值0.001mm,表盘直径38mm,表盘读数0-100-0。对磁场不敏感,指针连续顺时针旋转,很小的读数误差,内置7个红宝石轴承,滚珠轴承杠杆系统,测量杆旋转达240°,很低的测力力,全金属结构,非常坚固。适合于车间和计量室使用,特别适合于在平板上作比较测量,例如测形位公差及轴向或径向跳动。

产品展示Product show

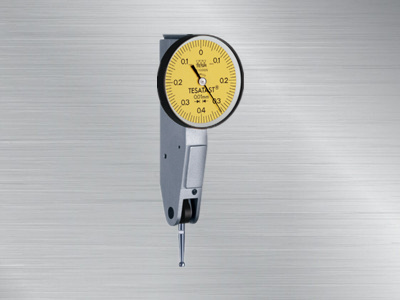

  • 瑞士TESA千分表S18001695S18001695杠杆千分表

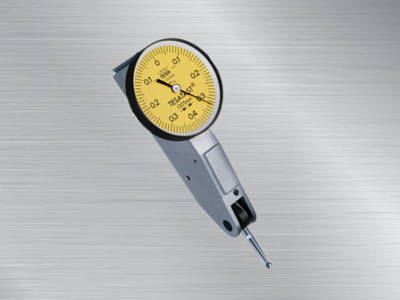

  • 瑞士TESA千分表S18001695瑞士TESA杠杆指示表

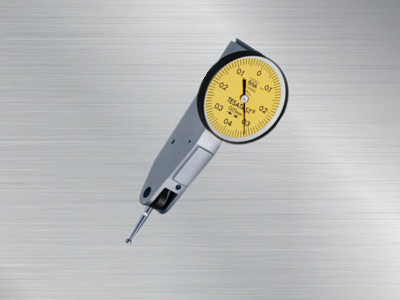

  • 瑞士TESA千分表S18001695瑞士TESA杠杆千分表
产品参数Product Parameter

 产品特点:

1.双向检测,测量中指针可自动反向。

  2.指针连续顺时针旋转,极小的读数误差。

  3.对磁场不敏感。

  4.内置7个红宝石轴承

  5.滚珠轴承杠杆系统,测量杆旋转达240°。

  6.非常低的测量力

  7全金属结构,非常坚固。

  8.此杠杆指示表适合于车间和计量室使用,特别适合于在平板上作比较测量,例如测形位公差及轴向或径向跳动。

 9.标准型指示表特征,经过验证的杠杆指示表,表盘表面平行于测量杆轴线。

产品规格:

型号

测量范围 mm

分度值 mm

表盘直径  Φ,mm

表盘读数

测杆长度   mm

01810005

0.8

0.01

28

0-0.4-0

12.53

01810006

0.8

0.01

38

0-0.4-0

12.53

01810007

0.5

0.01

28

0-0.25-0

36.53

01810008

0.5

0.01

38

0-0.25-0

36.53

01810009

0.2

0.002

28

0-100-0

12.53

01810010

0.2

0.002

38

0-100-0

12.53

S18001695

0.2

0.001

38

0-100-0

12.53

产品尺寸:

标准型

       使用TESATAST杠杆指示表时请注意:

  当侧头与工件表面平行时(如图A),杠杆表的放大比例是1:1,指示表给出真实读数。

  当测头处于其他测量位置(如图B,与工件表面成角α ),有效计算杠杆长度改变,其读数值需要按照三角函数进行校正,关于这方面请参考相关指导手册。



测试示意图

注意事项图
