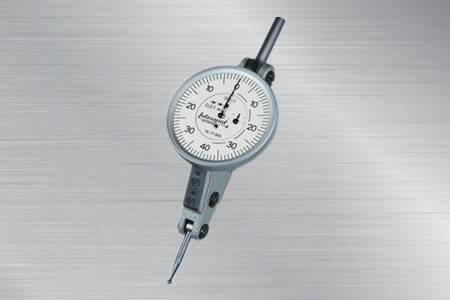

  • 瑞士TESA杠杆百分表074111366
瑞士TESA杠杆百分表074111366

瑞士TESA杠杆百分表074111366,属于INTERAPID 312标准型杠杆指示表,适于监测较大的尺寸变化,可以在检测平台上测量形位误差。附有转数计数器,以免产生读数错误,双向测量,内部有自动反向运动机构,运动部分嵌红宝石轴承,测量杠杆系统用滚珠轴承,偏转角度范围达210°带燕尾安装座的整体外壳,同时还有4 mm的可旋转夹持杆,牢固的全金属结构。

全国热线

177-2781-6361

产品特点product feature
瑞士TESA杠杆百分表074111366

瑞士TESA杠杆指示表INTERAPID 312

瑞士TESA杠杆百分表074111366,属于INTERAPID 312标准型杠杆指示表,适于监测较大的尺寸变化,可以在检测平台上测量形位误差。附有转数计数器,以免产生读数错误,双向测量,内部有自动反向运动机构,运动部分嵌红宝石轴承,测量杠杆系统用滚珠轴承,偏转角度范围达210°带燕尾安装座的整体外壳,同时还有4 mm的可旋转夹持杆,牢固的全金属结构。

产品展示Product show

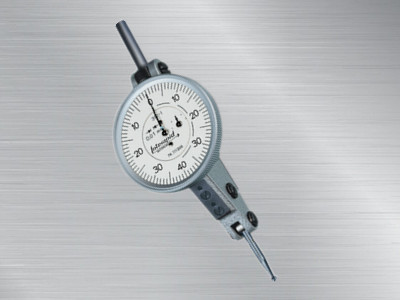

  • 瑞士TESA杠杆百分表074111366074111366杠杆百分表

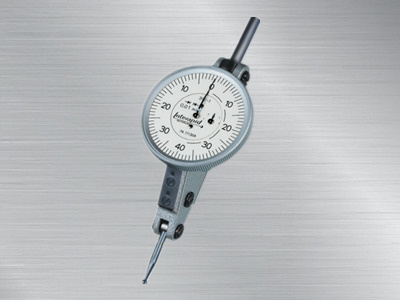

  • 瑞士TESA杠杆百分表074111366瑞士TESA杠杆指示表INTERAPID 312

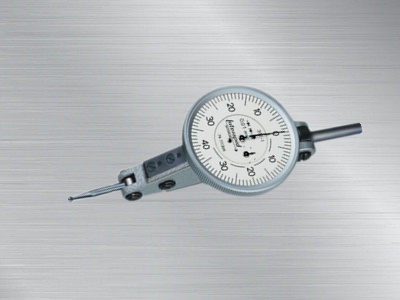

  • 瑞士TESA杠杆百分表074111366瑞士TESA杠杆百分表
产品参数Product Parameter

 产品特点:

1.附有转数计数器,以免产生读数错误;

  2.双向测量,内部有自动反向运动机构;

  3.指针恒定方向转动;

  4.运动部分嵌红宝石轴承;

  5.测量杠杆系统用滚珠轴承,偏转角度范围达210°;

  6.牢固的全金属结构;

  7.带燕尾安装座的整体外壳,同时还有4 mm的可旋转夹持杆;

  8.适于监测较大的尺寸变化,可以在检测平台上测量形位误差;;

  9.标准型号,经过时间考验的杠杆指示表,表盘表面与测杆轴线平行。

产品规格:

型号

测量范围 mm

分度值 mm

表盘直径  Φ,mm

表盘读数

测杆长度

mm

074111366

1.6

0.01

37.5

0-40-0

16.5

074111367

1.6

0.01

30

0-40-0

16.5

074111368

0.4

0.002

37.5

0-40-0

15.2

074111369

0.4

0.002

30

0-40-0

15.2

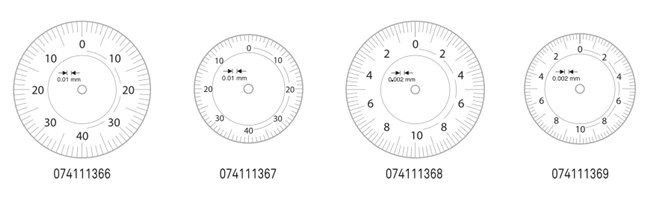

表盘展示

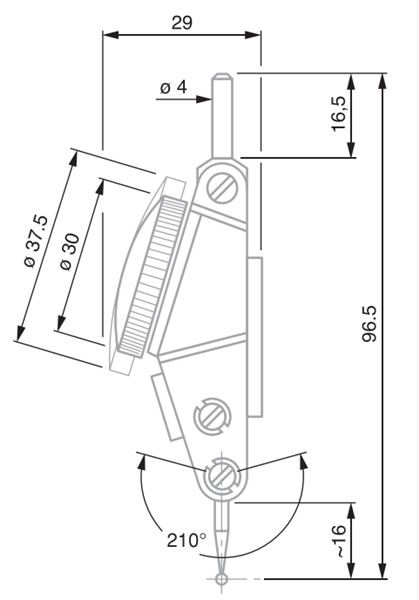

产品尺寸:

标准型号尺寸_副本

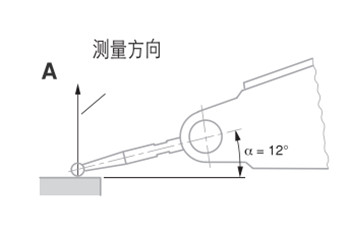

       测杆角度位置为12°

  INTERAPID 312所有型号都设计成在测杆与被测表面成12°时可以得到真实读数(图A),在其他测量位置,包括探针与被测表面平行的位置,读数均应加以修正(图B),关于这点请阅读使用说明书。

A_副本

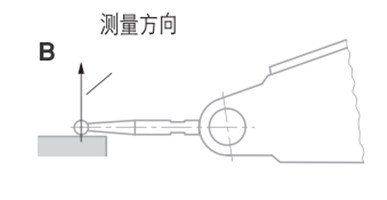

B1_副本

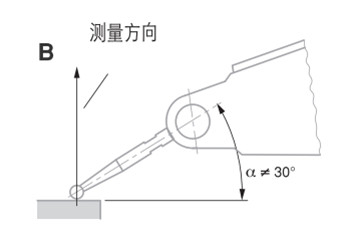

B2_副本
