  • 三丰棘轮套管外径千分尺102-708
三丰棘轮套管外径千分尺102-708

三丰棘轮套管外径千分尺102-708,102系列外径千分尺M327-50,测量范围25-50mm,分度值为0.001mm,棘轮功能同时作用于微分筒和调速装置;单手操作时更准确 :用新千分尺测量时,无经验操作员也能极大的提高测量准确性,隔热尺架。

全国热线

177-2792-5682

产品特点product feature
三丰棘轮套管外径千分尺102-708

日本三丰棘轮套管外径千分尺

三丰棘轮套管外径千分尺102-708,102系列外径千分尺M327-50,测量范围25-50mm,分度值为0.001mm,棘轮功能同时作用于微分筒和调速装置;单手操作时更准确 :用新千分尺测量时,无经验操作员也能极大的提高测量准确性,隔热尺架。

产品展示Product show

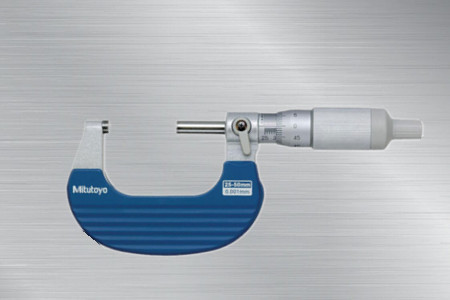

  • 三丰棘轮套管外径千分尺102-708三丰棘轮套管外径千分尺102-708

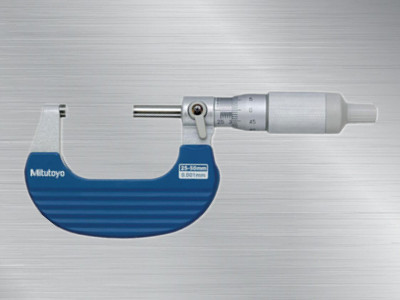

  • 三丰棘轮套管外径千分尺102-708102-708外径千分尺

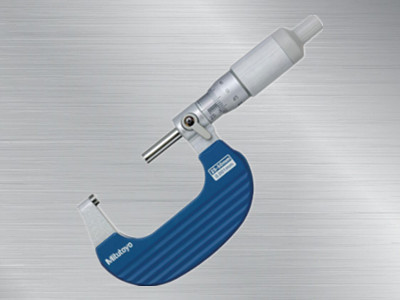

  • 三丰棘轮套管外径千分尺102-708 日本三丰棘轮套管外径千分尺
产品参数Product Parameter

 产品特点:

  1.单手操作更准确,用新千分尺测量时,无经验操作员也能极大的提高测量准确性。

  2.棘轮功能同时作用于微分筒和调速装置;

  3.当工件处于测砧和测微螺杆之间时,转动微分筒/调速装置导致棘轮机构波动测微螺杆,从而给工件一个恒定测力;

  4.清晰可闻的棘轮操作可保证测量能以恒定,预先设置的测力运行。

  5.调速装置总能快速旋转测微螺杆;

  6.简单构造的恒压装置无需特别技术维护;

  7.隔热尺架;

8.测量面为硬质合金。


  产品规格:

货号

型号

测量范围

分度值

重量

102-701

M317-25

0 - 25mm

0.01mm

180g

102-707

M327-25

0.001mm

102-702

M317-50

25 - 50mm

0.01mm

270g

102-708

M327-50

0.001mm

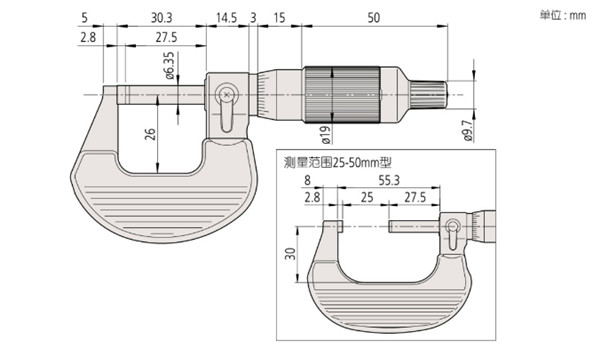

     产品尺寸图:

  尺寸图

      规格:

        精度 : ±2μm

  平面度 : 0.6μm

  平行度 : 2μm

  测力 : 5 - 10N

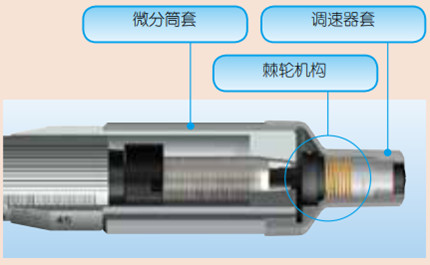

       内部结构


内部结构图

          极大的提高了精度和重复精度

 单手操作时

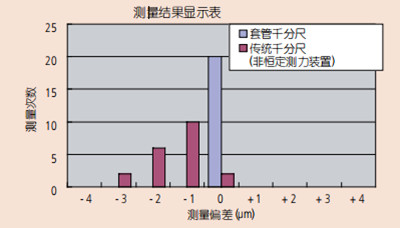

   新手使用传统千分尺和棘轮套管千分尺测量工件20 次的测验结果。

数据图

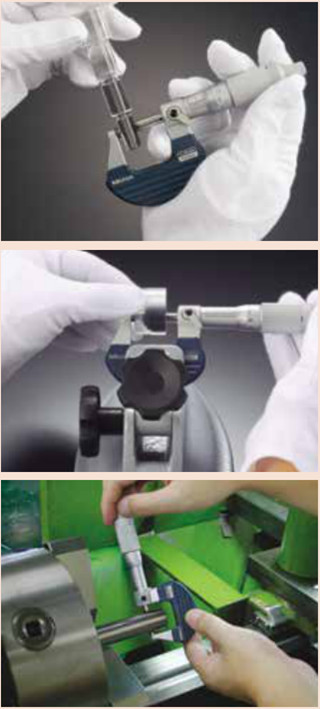

       应用案例:

应用案例图
