  • 日本三丰Mitutoyo外径千分尺103-139-10

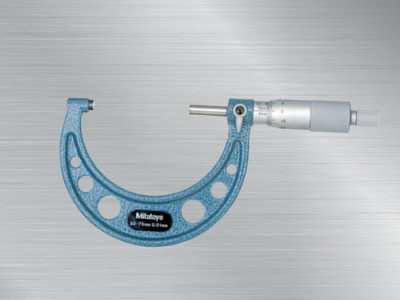

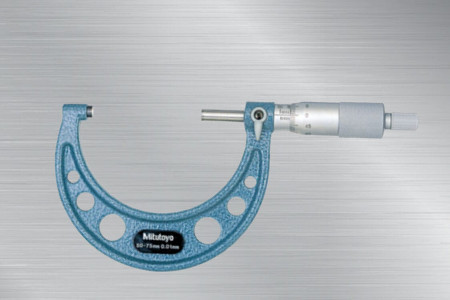

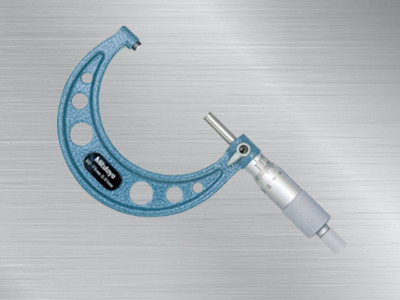

三丰Mitutoyo外径千分尺103-139-10

三丰Mitutoyo外径千分尺103-139-10,103系列OM-75外径千分尺,测量范围50~75mm,分度值为0.01mm,含50mm基准杆,烤漆尺架,测量面为硬质合金,带有带有棘轮锁紧、恒定测力的装置。

全国热线

177-2781-6361

产品特点product feature
三丰Mitutoyo外径千分尺103-139-10

日本三丰Mitutoyo外径千分尺

三丰Mitutoyo外径千分尺103-139-10,103系列OM-75外径千分尺,测量范围50~75mm,分度值为0.01mm,含50mm基准杆,烤漆尺架,测量面为硬质合金,带有带有棘轮锁紧、恒定测力的装置。

产品展示Product show
  • 三丰Mitutoyo外径千分尺103-139-10三丰Mitutoyo外径千分尺103-139-10
  • 三丰Mitutoyo外径千分尺103-139-10103-139-10外径千分尺
  • 三丰Mitutoyo外径千分尺103-139-10 日本三丰外径千分尺
产品参数Product Parameter

          产品特点:

          外径千分尺

  103 系列M110·OM

         1.烤漆尺架;

  2.测量面为硬质合金;

  3.带有恒定测力的装置;

  4.棘轮锁定装置或摩擦套管可确保精确的重复精度;

  5.光滑的镀铬面上有清晰的刻度;

  6.带有锁紧夹钳。

       规格:

       带有棘轮锁紧装置

货号

型号

测量范围

分度值

103-137

M110-25

0-25mm

0.01mm

103-129

M120-25

0.001mm

103-138

M110-50

25-50mm

0.01mm

103-130

M120-50

0.001mm

103-139-10

OM-75

50-75mm

0.01mm

103-140-10

OM-100

75-100mm

103-141-10

OM-125

100-125mm

103-142-10

OM-150

125-150mm

103-143-10

OM-175

150-175mm

103-144-10

OM-200

175-200mm

103-145-10

OM-225

200-225mm

103-146-10

OM-250

225-250mm

103-147-10

OM-275

250-275mm

103-148-10

OM-300

275-300mm

103-149

OM-325

300-325mm

103-150

OM-350

325-350mm

103-151

OM-375

350-375mm

103-152

OM-400

375-400mm

103-153

OM-425

400-425mm

103-154

OM-450

425-450mm

103-155

OM-475

450-475mm

103-156

OM-500

475-500mm

103-157

OM-525

500-525mm

103-158

OM-550

525-550mm

103-159

OM-575

550-575mm

103-160

OM-600

575-600mm

103-161

OM-625

600-625mm

103-162

OM-650

625-650mm

103-163

OM-675

650-675mm

103-164

OM-700

675-700mm

103-165

OM-725

700-725mm

103-166

OM-750

725-750mm

103-167

OM-775

750-775mm

103-168

OM-800

775-800mm

103-169

OM-825

800-825mm

103-170

OM-850

825-850mm

103-171

OM-875

850-875mm

103-172

OM-900

875-900mm

103-173

OM-925

900-925mm

103-174

OM-950

925-950mm

103-175

OM-975

950-975mm

103-176

OM-1000

975-1000mm

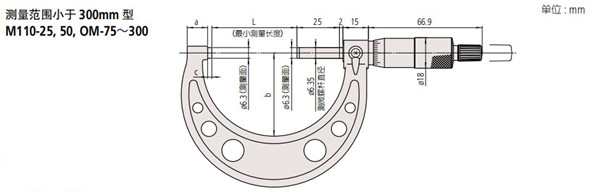

      产品尺寸图:

   日本三丰外径千分尺137-129尺寸图

型号

测量范围

L

a

b

c

M110-25

0-25mm

0

9

8

2.5

M110-50

25-50mm

25

10

38

OM-75

50-75mm

50

12

49

OM-100

75-100mm

75

14

60

OM-125

100-125mm

100

16.7

49

OM-150

125-150mm

125

18.8

94

5.3

OM-175

150-175mm

150

19.1

106

5.7

OM-200

175-200mm

175

18.2

118

3.1

OM-225

200-225mm

200

16.8

130

6.3

OM-250

225-250mm

225

18

143

6.7

OM-275

250-275mm

250

156

5.5

OM-300

275-300mm

275

169

6.5

OM-325

300-325mm

300

28

187

OM-350

325-350mm

325

199

18

OM-375

350-375mm

350

212

OM-400

375-400mm

375

224

OM-425

400-425mm

400

236

OM-450

425-450mm

425

248

OM-475

450-475mm

450

261

OM-500

475-500mm

475

273

OM-525

500-525mm

500

307

40

OM-550

525-550mm

525

15

OM-575

550-575mm

550

332

40

OM-600

575-600mm

575

15

OM-625

600-625mm

600

335

40

OM-650

625-650mm

625

15

OM-675

650-675mm

650

382

40

OM-700

675-700mm

675

15

OM-725

700-725mm

700

405

40

OM-750

725-750mm

725

15

OM-775

750-775mm

750

430

40

OM-800

775-800mm

775

15

OM-825

800-825mm

800

455

40

OM-850

825-850mm

825

15

OM-875

850-875mm

850

480

40

OM-900

875-900mm

875

15

OM-925

900-925mm

900

505

40

OM-950

925-950mm

925

15

OM-975

950-975mm

950

530

40

OM-1000

975-1000mm

975

15


          规格

        平面度 : 测量范围小于 300mm 型为 0.6?m

  测量范围大于 300mm 型为 1μm

  平行度 : (2+ 最大测量范围 )μm (小数圆整)

  精度 :±(1+ 最大测量长度 )μm (小数圆整)
