  • 三丰指针式百分表3058S-19
  • 三丰指针式百分表3058S-19
  • 三丰指针式百分表3058S-19
三丰指针式百分表3058S-19

三丰指针式百分表3058S-19,3,4系列大表盘和长行程型,指示表表盘比较大,易于读数,带有同轴旋转计数器,防震型,宝石轴承型,所有型号都标配有限值爪和锁紧装置。

全国热线

177-2781-6361

产品特点product feature
三丰指针式百分表3058S-19

日本三丰Mitutoyo指针式百分表

三丰指针式百分表3058S-19,3,4系列大表盘和长行程型,指示表表盘比较大,易于读数,带有同轴旋转计数器,防震型,宝石轴承型,所有型号都标配有限值爪和锁紧装置。

产品展示Product show

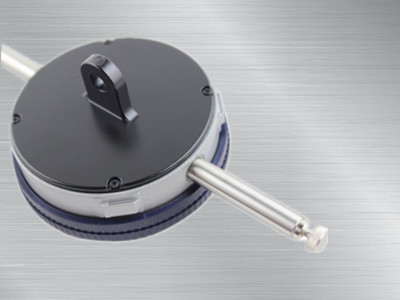

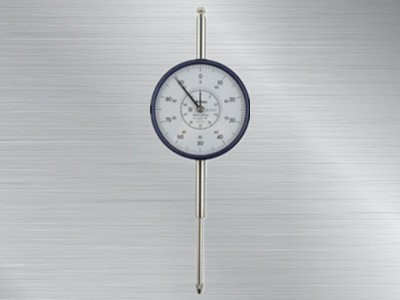

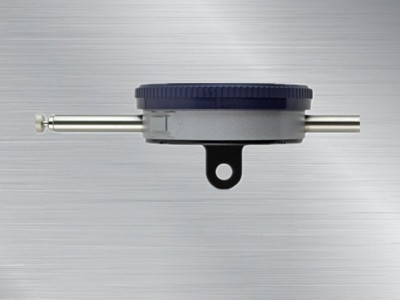

  • 三丰指针式百分表3058S-19三丰指针式百分表3058S-19
  • 三丰指针式百分表3058S-193058S-19指针式百分表
  • 三丰指针式百分表3058S-19日本三丰指针式百分表
产品参数Product Parameter

 产品特点:

1.指示表的刻度盘比较大,易于读数;

  2.还提供更大测量范围的型号;

  3.所有型号都标配有限值爪和锁紧装置;

  4.高强度淬火不锈钢测杆,适于高强度测量;

  5.硬质合金测针;

  6.锁紧装置和测杆提升杆(选件)可装在左侧或右侧,这些零件可轻易组装而不需要借助工具。

  *1:可与NO3046S,3047S,3050S,3109S-10和4046S连接。

产品参数:

货号

分度值

测量范围(测量范围/ 心轴行程)

精度

重复精度

表盘读数值

测力

带耳后盖

平型后盖

全程

返回

1/10圈行程

1圈行程

3046S

3046SB

  0.01mm

  10mm1mm

  15µm

  3µm

  5µm

  10µm

  3µm

±0-100

  1.4N以下

3047S

3047SB

  0.01mm

  10mm1mm

  15µm

  3µm

  5µm

  10µm

  3µm

0-50-0

  1.4N以下

3050S

3050SB

  0.01mm

  20mm1mm

  20µm

  5µm

  8µm

  15µm

  4µm

±0-100

  2.0N以下

3052S-19

3052SB-19

  0.01mm

  30mm1mm

  25µm

  7µm

  10µm

  15µm

  5µm

±0-100

  2.5N以下

3058S-19

3058SB-19

  0.01mm

  50mm1mm

  30µm

  8µm

  10µm

  15µm

  5µm

±0-100

  3.0N以下

3060S-19

3060SB-19

  0.01mm

  80mm1mm

  45µm

  9µm

  12µm

  20µm

  5µm

±0-100

  3.0N以下

3062S-19

3062SB-19

  0.01mm

  100mm1mm

  50µm

  9µm

  12µm

  20µm

  5µm

±0-100

  3.2N以下

3109S-10

3109SB-10

  0.001mm

  1mm0.2mm

  5µm

  2µm

  2µm

  4µm

0.  5µm

0-100-0

 1.5N以下

4046S

4046SB

  0.01mm

  10mm1mm

  15µm

  3µm

  5µm

  10µm

  3µm

±0-100

  1.4N以下

*在垂直位置使用的长行程型(测针向下)。

*成品检查为纵向位置(测针向下的位置)进行可以保证精度。

三丰指针式千分表3109S-10特点

产品尺寸图:

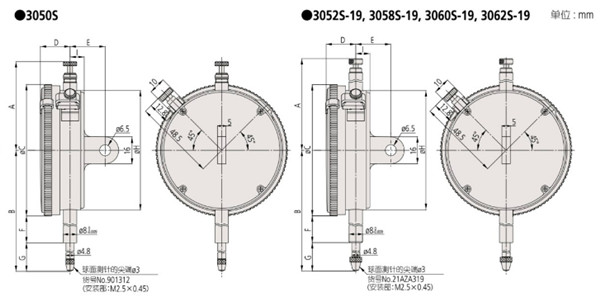

三丰指针式百分表3058S-19尺寸图

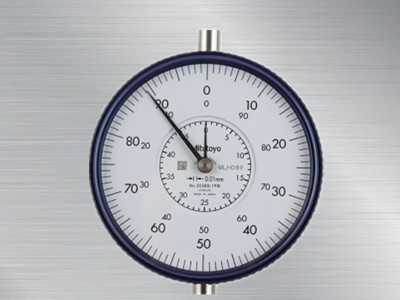

三丰指针式百分表3058S-19表盘图


详情:

货号

A

B

C

D

E

F

G

H

I

本金重量(g)

带耳后盖

平型后盖

3046S

61.2

75.5

78

17.7

21

15.9

20.6

71

9

252

237

3047S

61.2

75.5

78

17.7

21

15.9

20.6

71

9

252

237

3050S

52.6

94

78

17.7

21

25.9

29.1

71

9

272

257

3052S-19

72.9

104.3

78

17.7

21

25.9

39.4

71

9

285

270

3058S-19

81.9

142.3

78

17.7

21

43.9

59.4

71

9

298

283

3060S-19

120.9

202.3

78

17.7

21

73.9

89.4

71

9

314

299

3062S-19

141.9

243.3

78

17.7

21

94.9

109.4

71

9

332

317

3109S-10

61.2

79

78

17.7

21

25.9

14.1

71

9

270

255

4046S

61.2

84

92

21.5

21

18.9

19.4

71

9

345

330

*测针
 *在安装止点挡板的作用的测针(标配),可以防止测杆超程时导致的指示表损坏。因此,选择小于7mm的测针时,需要使用垫圈(外径至少为直径7mm,内径为直径3mm,厚度约为直径0.5mm)安装在测针和测杆之间。
