  • 塞规式测量系统
塞规式测量系统

塞规式测量系统,特有的导向体设计,保证了测量结果 的可靠性,解决了孔径测量的对中难题,最大限度地减少了人 为因素对测量结果的影响,可方便、快速、准确得出测量结果测头为非标定制,按图纸及使用要求加工制作。

全国热线

177-2792-5682

产品特点product feature
塞规式测量系统

塞规式测量系统

塞规式测量系统,特有的导向体设计,保证了测量结果 的可靠性,解决了孔径测量的对中难题,最大限度地减少了人 为因素对测量结果的影响,可方便、快速、准确得出测量结果测头为非标定制,按图纸及使用要求加工制作。

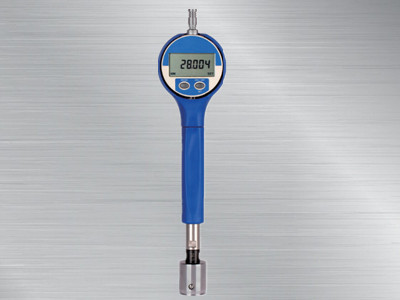

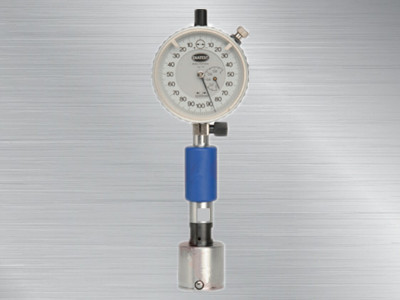

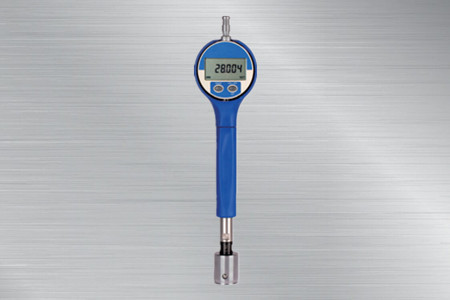

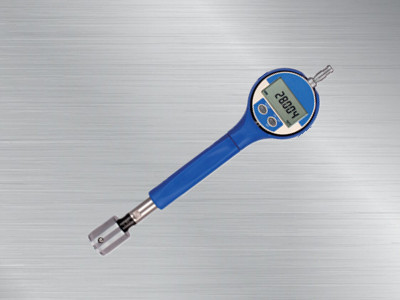

产品展示Product show
  • 塞规式测量系统塞规式测量系统
  • 塞规式测量系统塞规式测量系统
  • 塞规式测量系统塞规式测量系统
产品参数Product Parameter

    产品特性:

      1.测量方法:比较法测量,环规为校准件

  2.测头:内置两瓣式测量结构⑤,带镀硬铬导向圆柱4,实现快速测量,旋转可查看圆度,上下查看锥度,无需寻找最小值。

  3.测点⑥标准测点为硬质合金,可根据不同使用环境及寿命 要求更换材质。

  4.测力:恒定弹簧测力,测量结果不受人为因素影响。

  5.测针③:内置硬质合金测针带有特殊锥度,将径向变化1:1传递至显示装置中。

  6.手柄①:多种手柄选择,具有隔热的特点,可减少温度对测量值的影响。

  7.环规: 按德国环规制作标准DIN2250-C

  8.附件:转角,深度延长杆,旋转,浮动,深度挡块等。

  9.显示②:显示装置连接孔径为中8h6,适合连接数显装置进一步处理数据。

        精度

  重复性:两点式≤0.001mm,三点式≤0.002mm。

    线性:

  两点式=1%,

  三点式=3%,

  盲孔式=2%。

技术参数:

公称直径
(mm)

两点量程
(mm)

三点量程
(mm)

盲孔量程
(mm)

2.0-9.0

0.1

-

-

7.0-20.0

0.15

0.15

0.15

15.0-100.0

0.2

0.2

0.15

100.0-150.0

0.2

-

0.15

150.0-270.0

0.2

-

-

1.根据尺寸不同, 量程可加至0.8mm,加大测量范围和特殊形式会让测量精度降低。


  2.订货示例:

  测头的订货尺寸(名义尺寸=孔的最小尺寸) 例如:

  中35D7=中35+0.08/+0.105. 测头名义尺寸=35.080。

  中35H4=中35+0/+0.007.

  测头名义尺寸=35.000。

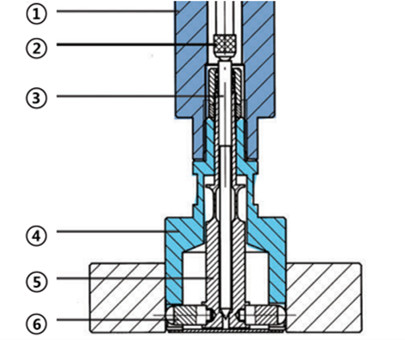

       结构图:


       1
