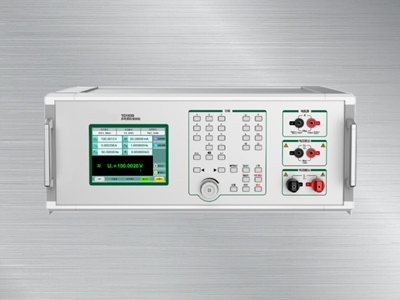

TD1850多用表校准系统

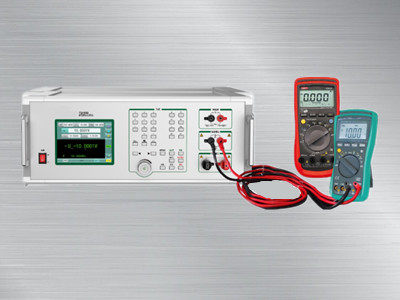

TD1850多用表校准系统，是一款宽量限、多量值、高精度的交直流标准源仪器，均具有交直流电压 / 电流输出、脉冲输出、电阻模拟功能，精度0.05级，适用于校准 0.2 级及以下的电压电流表、万用表 / 多用表等电测量仪表。

在线咨询

全国热线

177-2781-6361

产品特点product feature

多用表校准系统

产品展示Product show

多用表校准系统

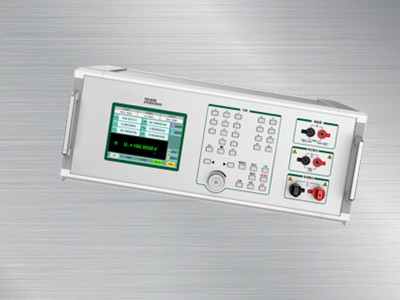

TD1850多用表校准系统

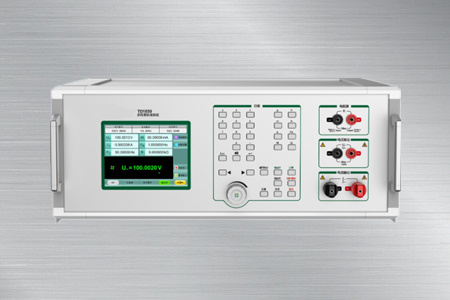

TD1850多用表校准系统

产品参数Product Parameter

产品介绍：

　 1.TD1850 / TD1855 是二款宽量限、多量值、高精度的交直流标准源仪器。

　　2.均具有交直流电压 / 电流输出、脉冲输出、电阻模拟功能；TD1855 还具有相位调节及交直流功率输出功能。

　　3.装置的准确度达 0.05 级，适用于校准 0.2 级及以下的电压 / 电流表、万用表 / 多用表等电测量仪表。

　　4.参考标准：JJG 124-2005、JJF 1587-2016、JJF 1284-2011 ( 同电测控参与起草 ) 等。

功能特点：

1.交直流电量输出:电压最大达1100v,电流最大达22A/33A,F:45Hz～1100 Hz.

　　2.直流电阻模拟:10Ω～220 MΩ,连续可调;脉冲输出频率范围:1Hz～ 2MHz.

　　3.量值输出模式:具有标准源和调节输出源二种模式,方便数字表和模拟表的检定。

　　4.量值调节方式:具有定点输出、旋转编码器、步进调节、遥控箱调节（选件)等多种方式。

　　5.输出开关按键:通过一键操作可任意关闭或接通当前输出通道。

　　6.负载能力优异:在满负荷条件下确保量值稳定准确,可覆盖电动系指针式表的检定。

　　7.人机功能良好:大屏液晶显示,采用触摸加数字按键的操作模式,方便用户手动检表。

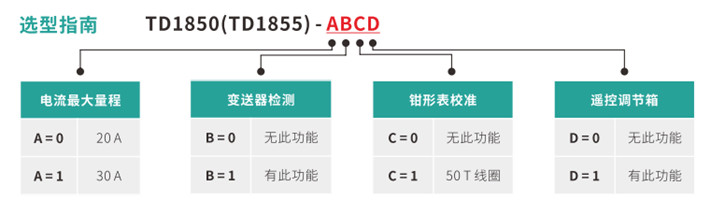

　　8.钳形表校准(选件):可配接50T的线圈,最大产生1100At的等效电流,用于校准钳形表。

　　9.变送器检测（选件):具有交直流变送器的二次直流信号测量的功能。

产品参数：

直流电压输出

量程	短期稳定度 (% / min)	最佳测量不确定度 ppmRD "+ppmRG	最大负载电流 ( mA)	纹波系数 (%)
200 mv	0.01	300+ 200	300	<0.5
2v	0.01	300+ 200	500	<0.5
10v	0.01	300+200	500	<0.5
30v	0.01	300+200	800	<0.5
100v	0.01	300+200	300	<0.5
300v	0.01	300+200	100	<0.5
600v	0.01	300+200	50	<0.5
1000v	0.01	300+200	30	<0.5

输出范围：20mV~1100V,调节细度：0.002%*RG,6位显示。

备注：①RD为读数值，②RG为量程值，下同

直流电流输出

量程	短期稳定度 (% / min)	最佳测量不确定度 ppmRD ① +ppmRG②	最大负载电压 ( V)	纹波系数 (%)
20μA	0.01	300+ 200	10	<0.5
200μA	0.01	300+ 200	9	<0.5
2mA	0.01	300+200	9	<0.5
20mA	0.01	300+200	9	<0.5
200mA	0.01	300+200	9	<0.5
2A	0.01	300+200	3.5	<0.5
10A	0.01	300+200	2.5	<0.5
20A/30A③	0.01	300+200	2.5	<0.5

　　输出范围：20μA~22A,调节细度：0.002%*RG,6位显示。

　　备注：③20A与30A二选一

交流电压输出

量程	短期稳定度 (% / min)	最佳测量不确定度 ppmRD ① +ppmRG②	最大负载电流 ( mA)	纹波系数 (%)
200 mv	50μV	300+ 60μV	500	<1.0
2v	0.01	300+ 200	500	<0.5
10v	0.01	300+200	800	<0.5
30v	0.01	300+200	800	<0.5
100v	0.01	300+200	300	<0.5
300v	0.01	300+200	100	<0.5
600v	0.01	300+200	50	<0.5
1000v	0.01	300+200	30	<0.5

　　输出范围：20mV~1100V,调节细度：0.002%*RG,6位显示。

　交流电流输出

量程	短期稳定度 (% / min)	最佳测量不确定度 ppmRD ① +ppmRG②	最大负载电压 ( V)	纹波系数 (%)
2mA	0.6μA	300+ 0.6μA	50	<0.5
20mA	0.01	300+ 200	50	<0.5
200mA	0.01	300+200	50	<0.5
1A	0.01	300+200	15	<0.5
2A	0.01	300+200	10	<0.5
5A	0.01	300+200	5	<0.5
20A/30A③	0.01	300+200	2.5	<0.5

　　输出范围：200μA~22A或33A,调节细度：0.002%*RG,6位显示。

　　备注：③20A与30A二选一

直流电阻模拟

量程	分辨力	允许电流	最佳测量不确定度 ppmRD +ppmRG
100Ω	1mΩ	1mA~80mA	300+200
300Ω	1mΩ	1mA~80mA	300+200
1KΩ	10mΩ	100μA~8mA	300+200
3KΩ	10mΩ	100μA~8mA	300+200
10KΩ	100mΩ	10μA~0.88mA	300+200
30KΩ	100mΩ	10μA~0.88mA	300+200
100KΩ	1Ω	10μA~0.88mA	300+200
300KΩ	1Ω	1μA~80μA	300+200
1MΩ	10Ω	1μA~80μA	300+200
10MΩ	100Ω	100nA~8μA	600+400
100MΩ	1KΩ	10nA~0.8μA	3000+2000
200MΩ	1KΩ	10nA~0.8μA	3500+2500
