  • TD1850多用表校准系统
TD1855多用表校准系统

TD1855多用表校准系统,是一款宽量限、多量值、高精度的交直流标准源仪器,均具有交直流电压/电流输出、脉冲输出、电阻模拟功能,还具有相位 调节及交直流功率输出功能精度0.05级,适用于校准 0.2 级及以下的电压 电流表、万用表/多用表等电测量仪表。

全国热线

177-2781-6361

产品特点product feature

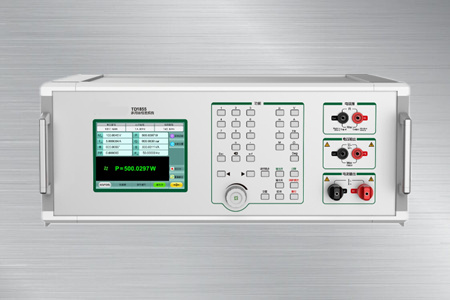

TD1855多用表校准系统

多用表校准系统

TD1855多用表校准系统,是一款宽量限、多量值、高精度的交直流标准源仪器,均具有交直流电压/电流输出、脉冲输出、电阻模拟功能,还具有相位 调节及交直流功率输出功能精度0.05级,适用于校准 0.2 级及以下的电压 电流表、万用表/多用表等电测量仪表。



产品展示Product show

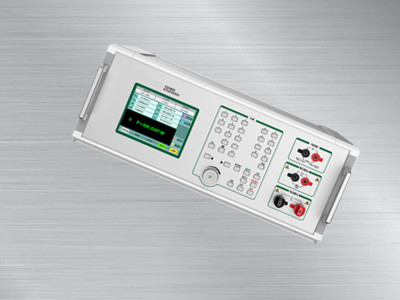

  • TD1855多用表校准系统TD1855多用表校准系统

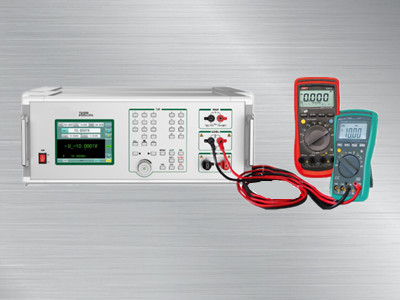

  • TD1855多用表校准系统多用表校准系统

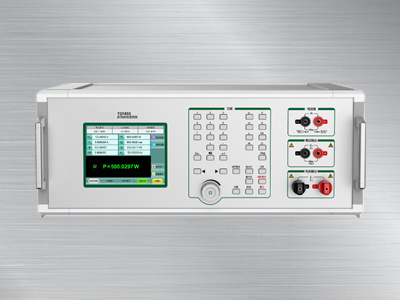

  • TD1855多用表校准系统TD1855多用表校准系统
产品参数Product Parameter

         产品介绍:

    1.TD1850 / TD1855 是二款宽量限、多量值、高精度的交直流标准源仪器。

  2.均具有交直流电压 / 电流输出、脉冲输出、电阻模拟功能;TD1855 还具有相位调节及交直流功率输出功能。

  3.装置的准确度达 0.05 级,适用于校准 0.2 级及以下的电压/电流表、万用表/多用表等电测量仪表。

  4.参考标准:JJG 124-2005、JJF 1587-2016、JJF 1284-2011 ( 同电测控参与起草  ) 等。

       功能特点:

        1.交直流电量输出:电压最大达1100v,电流最大达22A/33A,F:45Hz~1100 Hz.

  2.直流电阻模拟:10Ω~220 MΩ,连续可调;脉冲输出频率范围:1Hz~ 2MHz.

  3.量值输出模式:具有标准源和调节输出源二种模式,方便数字表和模拟表的检定。

  4.量值调节方式:具有定点输出、旋转编码器、步进调节、遥控箱调节(选件)等多种方式。

  5.输出开关按键:通过一键操作可任意关闭或接通当前输出通道。

  6.负载能力优异:在满负荷条件下确保量值稳定准确,可覆盖电动系指针式表的检定。

  7.人机功能良好:大屏液晶显示,采用触摸加数字按键的操作模式,方便用户手动检表 。

  8.钳形表校准(选件):可配接50T的线圈,最大产生1100At的等效电流,用于校准钳形表 。

  9.变送器检测(选件):具有交直流变送器的二次直流信号测量的功能。

     产品参数:

     直流电压输出


量程

短期稳定度
(% / min)

最佳测量不确定度
ppm*RD "+ppm*RG

最大负载电流
( mA)

纹波系数
(%)

200 mv

0.01

300+ 200

300

<0.5

2v

0.01

300+ 200

500

<0.5

10v

0.01

300+200

500

<0.5

30v

0.01

300+200

800

<0.5

100v

0.01

300+200

300

<0.5

300v

0.01

300+200

100

<0.5

600v

0.01

300+200

50

<0.5

1000v

0.01

300+200

30

<0.5

输出范围:20mV~1100V,调节细度:0.002%*RG,6位显示。

 备注:RD为读数值,RG为量程值,下同

        直流电流输出



量程

短期稳定度
(% / min)

最佳测量不确定度
ppm*RD +ppm*RG

最大负载电压
( V)

纹波系数
(%)

20μA

0.01

300+ 200

10

<0.5

200μA

0.01

300+ 200

9

<0.5

2mA

0.01

300+200

9

<0.5

20mA

0.01

300+200

9

<0.5

200mA

0.01

300+200

9

<0.5

2A

0.01

300+200

3.5

<0.5

10A

0.01

300+200

2.5

<0.5

20A/30A③

0.01

300+200

2.5

<0.5

  输出范围:20μA~22A,调节细度:0.002%*RG,6位显示。

  备注:20A与30A二选一

交流电压输出

量程

短期稳定度
(% / min)

最佳测量不确定度
ppm*RD +ppm*RG

最大负载电流
( mA)

纹波系数
(%)

200 mv

50μV

300+ 60μV

500

<1.0

2v

0.01

300+ 200

500

<0.5

10v

0.01

300+200

800

<0.5

30v

0.01

300+200

800

<0.5

100v

0.01

300+200

300

<0.5

300v

0.01

300+200

100

<0.5

600v

0.01

300+200

50

<0.5

1000v

0.01

300+200

30

<0.5

  输出范围:20mV~1100V,调节细度:0.002%*RG,6位显示。

 交流电流输出


量程

短期稳定度
(% / min)

最佳测量不确定度
ppm*RD +ppm*RG

最大负载电压
( V)

纹波系数
(%)

2mA

0.6μA

300+ 0.6μA

50

<0.5

20mA

0.01

300+ 200

50

<0.5

200mA

0.01

300+200

50

<0.5

1A

0.01

300+200

15

<0.5

2A

0.01

300+200

10

<0.5

5A

0.01

300+200

5

<0.5

20A/30A③

0.01

300+200

2.5

<0.5

  输出范围:200μA~22A或33A,调节细度:0.002%*RG,6位显示。
  备注:20A与30A二选一
   交直流功率输出(TD1855)

直流功率输出

输出范围

直流电压量程与直流电流量程的组合

最佳测量不确定度

直流电压不确定度+直流电流不确定度

交流功率输出
45Hz~65 Hz

输出范围

30v ...600V与2 mA...20A/ 30A量程的组合

功率因数范围

-1.0000 ... 0.0000 ...1.0000

最佳测量不确定度

2 mA ...20mA电流量程:0.2%*FS

200mA...20A/30A电流量程:0.1%*FS

 备注:有功功率|cosΦ|≥0.5;无功功率|sinΦ|≥0.5。 FS=电压量程指 x 电流量程值

直流电阻模拟

量程

分辨力

允许电流

最佳测量不确定度
ppm*RD +ppm*RG

100Ω

1mΩ

1mA~80mA

300+200

300Ω

1mΩ

1mA~80mA

300+200

1KΩ

10mΩ

100μA~8mA

300+200

3KΩ

10mΩ

100μA~8mA

300+200

10KΩ

100mΩ

10μA~0.88mA

300+200

30KΩ

100mΩ

10μA~0.88mA

300+200

100KΩ

10μA~0.88mA

300+200

300KΩ

1μA~80μA

300+200

1MΩ

10Ω

1μA~80μA

300+200

10MΩ

100Ω

100nA~8μA

600+400

100MΩ

1KΩ

10nA~0.8μA

3000+2000

200MΩ

1KΩ

10nA~0.8μA

3500+2500

电阻输出范围:10Ω~220 MΩ,调节细度:0.002%*RG,6位显示

    交流频率/相位调节
  频率调节范围: 45.000 Hz~ 1100.00 Hz

  频率调节细度: 0.001 Hz

  频率测量佳不确定度: 0.01 Hz

  相位调节范围: 0.000° ~ 359.999°@ 45Hz~ 65 Hz

  相位调节细度: 0.005°

  相位测量佳不确定度: 0.1°

  备注:仅TD1855具有相位调节功能

   脉冲输出

  频率范围: 1Hz~ 2MHz, TTL电平

  调节细度: 0.001%*RG

  佳测量不确定度: 0.002%*RD + 20μHz

  抖晃: <20ns

  直流小信号测量(选件)

  量程: 1V、10V、2mA、20 mA

  测量范围:土(0~12V),土(0~ 24 mA)

  佳测量不确定度: 0.006%* RD + 0.004%* RG

  备注:该功能用于测量变送器的二次直流信号

一般技术规格

  工作电源: AC(220土22)V,(50土2)Hz

  工作环境: 0°C~40°C, 20%R·H ~ 85%R·H,不结露

  装置尺寸: 480mm(W) X 410mm(D) X 215mm(H)

  装置质量:约18kg

  通讯接口: RS232

选型举例:

选型指南

      TD1850-111表示,电流最大量程为30A,具有变送器及钳形表校准的功能。
