TD1860多功能校准系统

TD1860多功能校准系统，宽量限、多量值、高精度的多功能校准仪器，可准确输出交直流电压、电流、功率、电阻，兼具频率相位调节、脉冲输出、变送器二次信号测量等功能。适用于校准 0.05 级及以下直流电测仪表、0.2 级及以下交流电测仪表、万用表的好选择。

在线咨询

全国热线

177-2781-6361

产品特点product feature

多功能校准系统

产品展示Product show

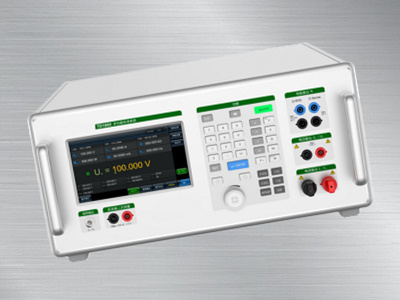

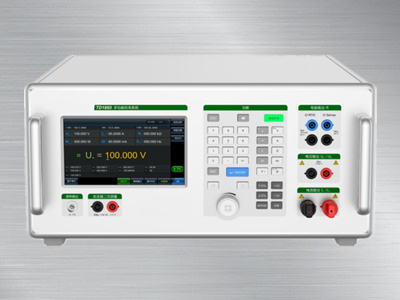

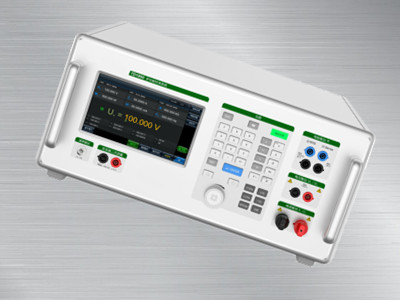

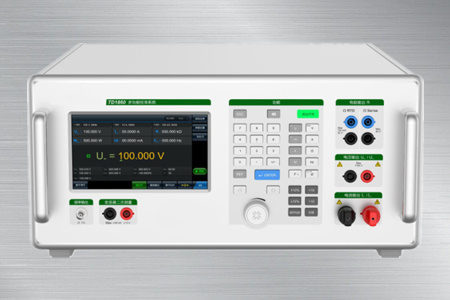

TD1860多功能校准系统
多功能校准系统
TD1860多功能校准系统

产品参数Product Parameter

产品介绍：

　 1.TD1860是一款宽量限、多量值、高精度的多功能校准仪器。

　　2.可精准输出交直流电压、电流、功率、电阻，兼具频率相位调节、脉冲输出、变送器二次信号测量等功能。

　　3.该仪器是适用于校准 0.05 级及以下直流电测仪表、 0.2 级及以下交流电测仪表、万用表的理想选择。

　　4.参考标准：JJG 124-2005、JJF 1587-2016、JJF 1284-2011 ( 同电测控】参与起草 ) 等。

功能特点：

1.交直流电量输出:电压最大达1100v,电流最大达22A/33A,F:45Hz～1.5KHz

　　2.直流电阻模拟:0Ω～220 MΩ,连续可调;脉冲输出频率范围:1Hz～ 2MHz

　　3.量值输出模式:具有标准源和调节输出源二种模式,方便数字表和模拟表的检定

　　4.量值调节方式:具有定点输出、旋转编码器、步进调节、遥控箱调节（选件)等多种方式

　　5.输出开关按键:通过一键操作可任意关闭或接通当前输出通道

　　6.负载能力优异:在满负荷条件下确保量值稳定准确,可覆盖电动系指针式表的检定

　　7.人机功能良好:大屏液晶显示,采用触摸加数字按键的操作模式,方便用户手动检表

　　8.钳形表校准(选件):可配接50T的线圈,最大产生1100At的等效电流,用于校准钳形表

　　9.变送器检测（选件):具有交直流变送器的二次直流信号测量的功能

10.专用软件（选件）：支持被检表的全自动或半自动校准，支持数据记录、分析、管理及证书导出。

产品参数：

直流电压输出

量程	测量不确定度（K=2），ppm*RD①+μV			最大负载电流 ( mA)	纹波系数 (%)
量程	24小时	90天	1年	最大负载电流 ( mA)	纹波系数 (%)
100 mv	40+5	64+10	80+10	300	<0.5
300 mv	40+5	64+10	80+10	300	<0.5
1v	40+10	64+15	80+15	300	<0.5
3v	40+10	64+15	80+15	300	<0.5
10v	40+100	64+100	80+100	600	<0.5
30v	40+150	64+150	80+150	800	<0.5
100v	40+1500	64+1500	80+1500	300	<0.5
300v	40+1500	64+1500	80+1500	120	<0.5
1000v	40+5000	64+5000	80+5000	120	<0.5

输出范围：±(10mV~1100V),调节细度：0.001%*RG,6位显示。

备注：①RD为读数值,下同.

直流电流输出

量程	测量不确定度（K=2），ppm*RD①+μV			最大负载电压 ( V)	纹波系数 (%)
量程	24小时	90天	1年	最大负载电压 ( V)	纹波系数 (%)
30μA	96+0.02	108+0.02	120+0.02	11	<0.5
100μA	96+0.04	108+0.04	120+0.04	11	<0.5
300μA	96+0.04	108+0.04	120+0.04	11	<0.5
1mA	96+0.08	108+0.08	120+0.08	11	<0.5
3mA	96+0.08	108+0.08	120+0.08	11	<0.5
10mA	96+0.8	108+0.8	120+0.8	11	<0.5
30mA	96+0.8	108+0.8	120+0.8	11	<0.5
100mA	96+8	108+8	120+8	11	<0.5
300mA	96+24	108+24	120+24	4	<0.5
1A	96+80	108+80	120+80	3.5	<0.5
3A	96+80	108+80	120+80	4	<0.5
10A	96+800	108+800	120+800	3.5	<0.5
20A/30A②	96+800	108+800	120+800	2.8	<0.5

　　输出范围：±(3μA~22A/33A),调节细度：0.001%*RG,6位显示。
　　备注：②30A量程为选件。
交流电压输出

量程	频率	测量不确定度（K=2）ppm*RD+mV		最大负载电流 ( mA)	失真度 (%)
		90天	1年
30 mv	45 ≤ F ≤ 1k	360+0.03	400+0.03	输出源内阻≤1 Ω	<0.5
	1k < F ≤ 1.5k	540+0.03	600+0.03
100 mv	45 ≤ F ≤ 1k	360+0.03	400+0.03	输出源内阻≤1 Ω	<0.5
	1k < F ≤ 1.5k	540+0.03	600+0.03
300 mv	45 ≤ F ≤ 1k	270+0.05	300+0.05	100	<0.5
	1k < F ≤ 1.5k	450+0.05	500+0.05
1v	45 ≤ F ≤ 1k	270+0.2	300+0.2	300	<0.5
	1k < F ≤ 1.5k	450+0.2	500+0.2
3v	45 ≤ F ≤ 1k	270+0.2	300+0.2	300	<0.5
	1k < F ≤ 1.5k	450+0.2	500+0.2
10v	45 ≤ F ≤ 1k	270+2	300+2	500	<0.5
	1k < F ≤ 1.5k	450+2	500+2
30 v	45 ≤ F ≤ 1k	360+2	400+2	800	<0.5
	1k < F ≤ 1.5k	450+2	500+2
100 v	45 ≤ F ≤ 1k	270+20	300+20	400	<0.5
	1k < F ≤ 1.5k	450+20	500+20
300 v	45 ≤ F ≤ 1k	360+20	400＋20	120	<0.5
	1k < F ≤ 1.5k	450+20	500+ 20
1000v	45 ≤ F ≤ 1k	270+200	300+200	40	<0.5
	1k < F ≤ 1.5k	450+200	500+200

输出范围：3mV~1100V,调节细度：0.001%*RG,6位显示。

　交流电流输出

量程	频率	测量不确定度（K=2） ppm*RD+μA		最大负载电流 ( mA)	失真度 (%)
		90天	1年
300 μA	45 ≤F ≤ 1k	360+0.12	400+0.12	50	<0.5
	1k < F ≤1.5k	450+0.12	500+0.12
3 mA	45 ≤F ≤ 1k	270+0.6	300+0.6	50	<0.5
	1k < F ≤1.5k	360+0.6	400+0.6
30 mA	45 ≤F ≤ 1k	270+6	300+6	50	<0.5
	1k < F ≤1.5k	360+6	400+6
300 mA	45 ≤F ≤ 1k	270+60	300+60	15	<0.5
	1k < F ≤1.5k	360+60	400+60
1A	45 ≤F ≤ 1k	270+200	300+200	15	<0.5
	1k < F ≤1.5k	360+200	400 +200
5A	45 ≤F ≤ 1k	270+600	300 +600	4	<0.5
	1k < F ≤1.5k	360+600	400 + 600
20A 30A③	45 ≤F ≤ 1k	270+4000	300+4000	2.5	<0.5
	1k < F ≤1.5k	360+4000	400+4000

　　输出范围：30μA~22A或33A,调节细度：0.001%*RG,6位显示。
　　备注：③30A量程为选件。

交直流功率输出

直流功率输出	输出范围	直流电压量程与直流电流量程的组合
直流功率输出	最佳测量不确定度	直流电压不确定度＋直流电流不确定度
交流功率输出 45Hz~65 Hz	输出范围	30v ...300V与3mA...20A/ 30A量程的组合
	功率因数范围	-1.0000 ... 0.0000 ...1.0000
	最佳测量不确定度	3mA ...30mA电流量程:0.2%*FS
	最佳测量不确定度	300mA...20A/30A电流量程:0.1%*FS

　备注：有功功率|cosΦ|≥0.5；无功功率|sinΦ|≥0.5。 FS=电压量程指 x 电流量程值

直流电阻模拟

量程

最佳测量不确定度(k=2),ppm*RD+Ω

允许电流

90天

1年

0Ω

5mΩ

5mΩ

1mA～300mA

10Ω

240+0.015

300+0.015

1mA～150mA

30Ω

240+0.015

300+0.015

1mA～150mA

100Ω

120+0.015

150+0.015

1mA～80mA

300Ω

120+0.03

150+0.03

1mA～40mA

1kΩ

80+0.1

100+0.1

lmA～20mA

3kΩ

80+0.2

100+0.2

100μA~6mA

10kΩ

80+1

100+1

100μA~2mA

30kΩ

80+2

100+2

10μA～600μA

100kΩ

80+10

100+10

10μA～200μA

300kΩ

80+20

100+20

1μA～60μA

1MΩ

80+100

100+ 100

1μA～20μA

3MΩ

80+300

100+300

250nA～6μA

10MΩ

240+1k

300+1k

250nA～2μA

30MΩ

240+3k

300+3k

25nA～600nA

100MΩ

1600+80k

2000+80k

25nA～200nA

200MΩ

4000+100k

5000+100k

2.5nA～45nA

电阻输出范围：0Ω～220 MΩ，调节细度：0.002%*RG,6位显示

　 交流频率/相位调节

　　频率调节范围: 45.000 Hz~ 1500.00 Hz

　　频率调节细度: 0.001 Hz

　　频率测量最佳不确定度: 0.01 Hz

　　相位调节范围: 0.000° ~ 359.999°@ 45Hz~ 65 Hz

　　相位调节细度: 0.005°

　　相位测量最佳不确定度: 0.05°

　 脉冲输出

　　频率范围: 1Hz~ 2MHz, TTL电平

　　调节细度: 0.001%*RG

　　最佳测量不确定度: 0.002%*RD +20μHz

　　抖晃: <20ns

　 直流小信号测量(选件)

　　量程: 1V、10V、2mA、20 mA

　　测量范围:±(0~12V)，±(0~ 24 mA)

　　最佳测量不确定度: 0.006%* RD + 0.004%* RG

　　备注:该功能用于测量变送器的二次直流信号

一般技术规格

　　工作电源: AC(220±22)V，(50±2)Hz

　　工作环境: 0°C~40°C, 20%R·H ~ 85%R·H,不结露

　　装置尺寸: 550mm(W) X 445mm(D) X 195mm(H)

　　装置质量:约25kg

　　通讯接口: RS232

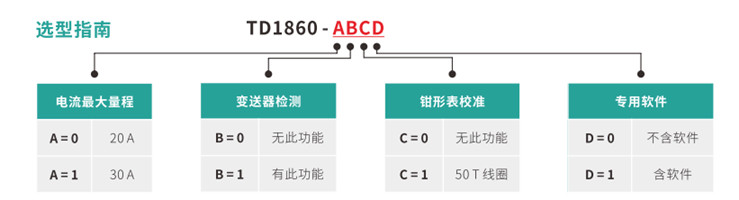

选型指南：

选型指南

选型举例：TD1860-111表示，电流最大量程为30A，具有变送器及钳形表校准的功能，且包含专用计算机软件。
