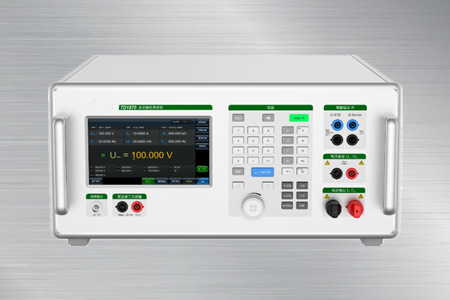

  • TD1870多功能校准系统
TD1870多功能校准系统

TD1870多功能校准系统,宽量限、多量值、高精度的多功能校准仪器,内置0.005级的直流标准源和0.02级的交流标准源。可精准输出交直流电压、电流、功率、电阻,兼具频率相位调节,脉冲输出,变送器二次信号测量等功能。适用于校准0.02级及以下直流电测仪表、0.1级及以下交流电测仪表、万用表的好选择。

全国热线

177-2781-6361

产品特点product feature
TD1870多功能校准系统

多功能校准系统

TD1870多功能校准系统,宽量限、多量值、高精度的多功能校准仪器,内置0.005级的直流标准源和0.02级的交流标准源。可精准输出交直流电压、电流、功率、电阻,兼具频率相位调节,脉冲输出,变送器二次信号测量等功能。适用于校准0.02级及以下直流电测仪表、0.1级及以下交流电测仪表、万用表的好选择。



产品展示Product show

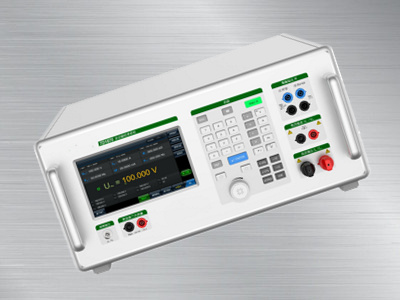

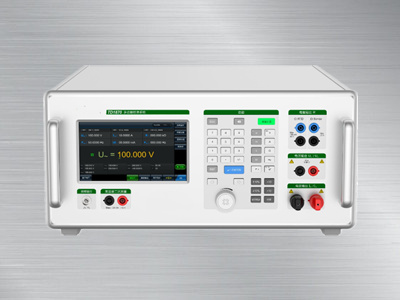

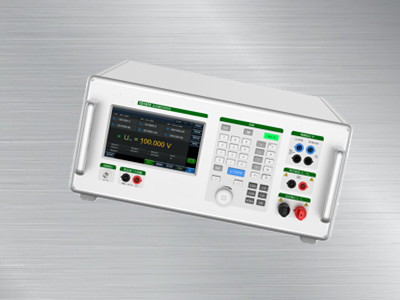

  • TD1870多功能校准系统TD1870多功能校准系统
  • TD1870多功能校准系统多功能校准系统
  • TD1870多功能校准系统TD1870多功能校准系统
产品参数Product Parameter

         产品介绍:

    1.TD1870是一款宽量限、多量值、高精度的多功能校准仪器,内置0.005级的直流标准源和0.02级的交流标准源。可精准输出交直流电压、电流、功率、电阻,兼具频率相位调节,脉冲输出,变送器二次信号测量等功能。

  2.该仪器是适用于校准0.02级及以下直流电测仪表、0.1级及以下交流电测仪表、万用表的好选择。

  3.参考标准:JJG124-2005、JJF 1587-2016、JJF 1284-2011(同电测控参与起草)、JJF1638-2017等。

       功能特点:

       1.交直流电量输出:电压最大达1100v,电流最大达22A/33A,F:45Hz~2000Hz.

  2.直流电阻模拟:0Ω~440 MΩ,连续可调;脉冲输出频率范围:1Hz~2MHz.

  3.量值输出模式:具有标准源和调节输出源二种模式,方便数字表和模拟表的检定 。

  4.量值调节方式:具有定点输出、旋转编码器、步进调节、遥控箱调节(选件)等多种方式。

  5.输出开关按键:通过一键操作可任意关闭或接通当前输出通道。

  6.负载能力优异:在满负荷条件下确保量值稳定准确,可覆盖电动系指针式表的检定。

  7.人机功能良好:大屏液晶显示,采用触摸加数字按键的操作模式,方便用户手动检表。

  8.钳形表校准(选件):可配接50T的线圈,最大产生1100At的等效电流,用于校准钳形表。

  9.变送器检测(选件):具有交直流变送器的二次直流信号测量的功能。

  10.专用软件(选件):支持被检表的全自动或半自动校准,支持数据记录、分析、管理及证书导出。

     产品参数:

     直流电压输出


量程

测量不确定度(K=2),ppm*RD①+μA

最大负载电流
( mA)

纹波系数
(%)

24小时

90天

1年

100 mv

25+3

40+5

50+5

300

<0.5

300 mv

25+3

40+5

50+5

300

<0.5

1v

25+3

40+5

50+5

300

<0.5

3v

25+3

40+5

50+5

300

<0.5

10v

25+50

40+50

50+50

600

<0.5

30v

25+50

40+50

50+50

800

<0.5

100v

30+500

45+500

55+500

300

<0.5

300v

30+500

45+500

55+500

120

<0.5

500v

30+1500

45+1500

55+1500

40

<0.5


输出范围:±(10mV~1100V),调节细度:0.001%*RG,7位显示。

备注:①RD为读数值,下同.

        直流电流输出



量程

测量不确定度(K=2),ppm*RD①+μV

最大负载电压
( V)

纹波系数
(%)

24小时

90天

1年

30μA

80+0.02

90+0.02

100+0.02

11

<0.5

100μA

80+0.02

90+0.02

100+0.02

11

<0.5

300μA

80+0.02

90+0.02

100+0.02

11

<0.5

1mA

60+0.05

54+0.05

60+0.05

11

<0.5

3mA

60+0.05

54+0.05

60+0.05

11

<0.5

10mA

60+0.2

54+0.2

60+0.2

11

<0.5

30mA

60+0.5

54+0.5

60+0.5

11

<0.5

100mA

60+1

54+1

60+1

11

<0.5

300mA

60+3

54+3

60+3

4

<0.5

1A

60+20

54+20

60+20

4

<0.5

3A

60+40

54+40

60+40

4

<0.5

10A

60+200

54+200

60+200

4

<0.5

20A/30A②

60+600

54+600

60+600

3.5

<0.5


  输出范围:±(3μA~22A/33A),调节细度:0.001%*RG,7位显示。
  备注:②30A量程为选件。

交流电压输出

量程

频率

测量不确定度(K=2)ppm*RD+mV

最大负载电流
( mA)

失真度
(%)

90天

1年

30 mv

45 ≤ F ≤ 1k

270+0.02

300+0.02

100

<0.5

1k < F ≤ 2k

450+0.02

500+0.02

100 mv

45 ≤ F ≤ 1k

270+0.02

300+0.02

100

<0.5

1k < F ≤ 2k

360+0.02

400+0.02

300 mv

45 ≤ F ≤ 1k

180+0.02

200+0.02

100

<0.5

1k < F ≤ 2k

270+0.02

300+0.02

1v

45 ≤ F ≤ 1k

140+0.04

160+0.04

300

<0.5

1k < F ≤ 2k

180+0.04

200+0.04

3v

45 ≤ F ≤ 1k

160+0.6

180+0.6

300

<0.5

1k < F ≤ 2k

200+0.6

220+0.6

10v

45 ≤ F ≤ 1k

140+0.4

160+0.4

500

<0.5

1k < F ≤ 2k

180+0.4

200+0.4

30 v

45 ≤ F ≤ 1k

160+0.6

180+0.6

800

<0.5

1k < F ≤ 2k

200+0.6

220+0.6

100 v

45 ≤ F ≤ 1k

140+4

160+4

400

<0.5

1k < F ≤ 2k

180+4

200+4

300 v

45 ≤ F ≤ 1k

160+6

180+6

120

<0.5

1k < F ≤ 2k

200+6

220+6

1000v

45 ≤ F ≤ 1k

108+80

120+80

40

<0.5

1k < F ≤ 2k

180+80

200+80


输出范围:3mV~1100V,调节细度:0.001%*RG,7位显示。

 交流电流输出

量程

频率

测量不确定度(K=2) ppm*RD+μA

最大负载电流
( mA)

失真度
(%)

90天

1年

300 μA

45 ≤F ≤ 1k

360+0.12

400+0.12

50

<0.5

1k < F ≤2k

450+0.12

500+0.12

3 mA

45 ≤F ≤ 1k

108+0.24

120+0.24

50

<0.5

1k < F ≤2k

180+0.24

200+0.24

30 mA

45 ≤F ≤ 1k

108+2.4

120+2.4

50

<0.5

1k < F ≤2k

180+2.4

200+2.4

300 mA

45 ≤F ≤ 1k

108+24

120+24

15

<0.5

1k < F ≤2k

180+24

200+24

1A

45 ≤F ≤ 1k

108+80

120+80

15

<0.5

1k < F ≤2k

180+80

200+80

5A

45 ≤F ≤ 1k

108+240

120+240

8

<0.5

1k < F ≤2k

180+240

200+240

20A
30A③

45 ≤F ≤ 1k

108+2400

120+2400

2.5

<0.5

1k < F ≤2k

180+2400

200+2400


  输出范围:30μA~22A或33A,调节细度:0.001%*RG,7位显示。
  备注:③30A量程为选件。

   交直流功率输出

直流功率输出

输出范围

直流电压量程与直流电流量程的组合

最佳测量不确定度

直流电压不确定度+直流电流不确定度

交流功率输出
45Hz~65 Hz

输出范围

30v ...300V与3mA...20A/ 30A量程的组合

功率因数范围

-1.0000 ... 0.0000 ...1.0000

最佳测量不确定度

3mA ...30mA电流量程:0.1%*FS

300mA...20A/30A电流量程:0.05%*FS

 备注:有功功率|cosΦ|≥0.5;无功功率|sinΦ|≥0.5。 FS=电压量程指 x 电流量程值

直流电阻模拟

量程

最佳测量不确定度(k=2),ppm*RD+Ω

允许电流

90天

1年

5mΩ

5mΩ

1mA~300mA

10Ω

48+0.01

60+0.01

1mA~150mA

30Ω

48+0.015

60+0.015

1mA~150mA

100Ω

48+0.015

60+0.015

1mA~80mA

300Ω

48+0.015

60+0.015

1mA~40mA

1kΩ

48+0.04

60+0.04

lmA~20mA

3kΩ

48+0.04

60+0.04

100μA~6mA

10kΩ

48+0.4

60+0.4

100μA~2mA

30kΩ

48+0.6

60+0.6

10μA~600μA

100kΩ

48+4

60+4

10μA~200μA

300kΩ

64+6

80+6

1μA~60μA

1MΩ

48+40

60+40

1μA~20μA

3MΩ

72+150

90+150

250nA~6μA

10MΩ

210+400

260+400

250nA~2μA

30MΩ

400+3k

500+3k

25nA~600nA

100MΩ

1600+5k

2000+5k

25nA~200nA

200MΩ

3200+100k

4000+100k

2.5nA~45nA

电阻输出范围:0Ω~220 MΩ,调节细度:0.002%*RG,7位显示

    交流频率/相位调节
  频率调节范围: 45.000 Hz~ 1500.00 Hz

  频率调节细度: 0.001 Hz

  频率测量最佳不确定度: 0.01 Hz

  相位调节范围: 0.000° ~ 359.999°@ 45Hz~ 65 Hz

  相位调节细度: 0.005°

  相位测量最佳不确定度: 0.05°

   脉冲输出

  频率范围: 1Hz~ 2MHz, TTL电平

  调节细度: 0.001%*RG

  最佳测量不确定度: 0.002%*RD +20μHz

  抖晃: <20ns

  直流小信号测量(选件)

  量程: 1V、10V、2mA、20 mA

  测量范围:±(0~12V),±(0~ 24 mA)

  最佳测量不确定度: 0.006%* RD + 0.004%* RG

  备注:该功能用于测量变送器的二次直流信号

      一般技术规格

  工作电源: AC(220±22)V,(50±2)Hz

  工作环境: 0°C~40°C, 20%R·H ~ 85%R·H,不结露

  装置尺寸: 550mm(W) X 445mm(D) X 195mm(H)

  装置质量:约25kg

  通讯接口: RS232

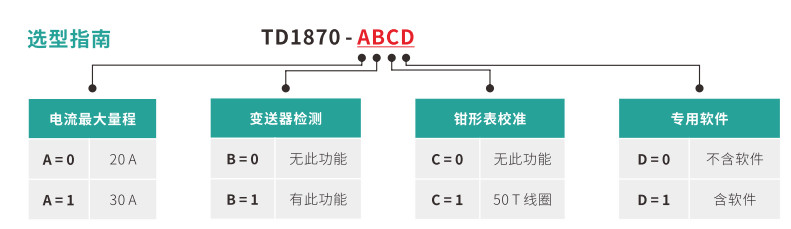

       选型指南:

选型指南

      选型举例:TD1870-111表示,电流最大量程为30A,具有变送器及钳形表校准的功能,且包含专用计算机软件。
