  • TD8160单片非晶磁性测量系统
TD8160单片非晶磁性测量系统

TD8160单片非晶磁性测量系统,测量非晶 / 纳米晶合金薄片(带)交流磁特性,磁场强度的测量兼容电流测量法(M.C 法)和磁场线圈法(H-Coil法),参照标准: GB/T 19345.1 。

全国热线

177-2792-5682

产品特点product feature
TD8160单片非晶磁性测量系统

单片非晶磁性测量系统

TD8160单片非晶磁性测量系统,测量非晶 / 纳米晶合金薄片(带)交流磁特性,磁场强度的测量兼容电流测量法(M.C 法)和磁场线圈法(H-Coil法),参照标准: GB/T 19345.1 。

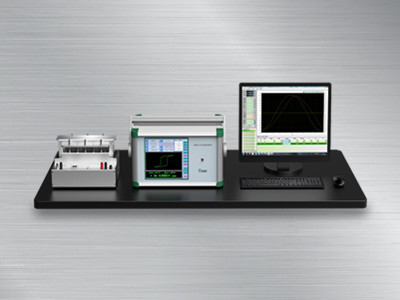

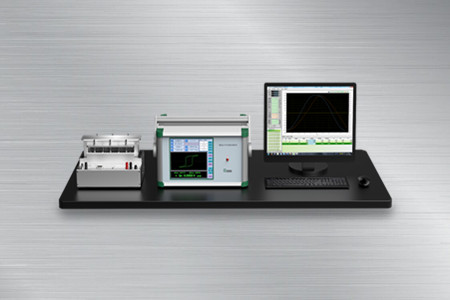

产品展示Product show
  • TD8160单片非晶磁性测量系统TD8160单片非晶磁性测量系统
  • TD8160单片非晶磁性测量系统单片非晶磁性测量系统
  • TD8160单片非晶磁性测量系统TD8160单片非晶磁性测量系统
产品参数Product Parameter

         产品介绍:

        1.专用于测量非晶或纳米晶薄片(带)交流磁特性。

  2.由励磁及精密测量装置 ( 40 Hz~65 Hz,可定制至400 Hz )、非晶单片磁导计、全自动测量软件组成。

  3.参考标准:GB/T 19345.1-2017《非晶纳米晶合金 第1部分:铁基非晶软磁合金带材》 (厂家参与起草)。

       产品特性:

    1.装置具有独立的电参量校准功能,可通过高等级的电学标准器对其进行校准。

  2.可将磁材的磁参量溯源至电学基本量,以保证测量数据的重复性、一致性、可比性和准确度。

  3.多种规格的单片磁导计可选,以适应不同宽度的非晶单片样品的测试。

  4.单片磁导计采用双磁轭结构,可实现磁轭退磁和样品退磁。

  5.采用磁感和频率可预设的交流减幅退磁方式,具有良好的退磁效果和重复性。

  6.磁场强度的测量兼容电流测量法 ( M.C 法 ) 和磁场线圈法 ( H-Coil 法 )。

  7.配备专业软件,除放置样品和设置参数外,整个测试过程可全自动完成。

         产品规格

       磁测量指标

磁场强度H

1A/m~200A/m

磁通密度B

0.1T~1.7T①

磁极化强度J

0.1T~1.7T①

频率F

40Hz~400Hz,细度: 0.01 Hz

被测磁参量

最佳不确定度(k=2)

最佳重复性

磁场强度H

0.50%

0.20%

磁感B25、B50、B80②

1.00%

0.30%

损耗P1.0、P1.3、 P1.4、P1.5③

3.00%

1.00%


        测试条件: (23± 5)°C, 50Hz/ 60Hz,试验开始之前,应对样品进行退磁。
  测量值的准确度:根据测定框中装入样品方式和位置不同会产生1%~2%的偏差。
  测量值的重复性:同一样品放入指定位置并保持不再移动并进行反复测量,( 获得的重复数据)视为样品的重复性。
  备注:①B和J的具体值依赖于材料性能。②B25指磁场为25 A/m时的磁通密度,以此类推。③P1.0指磁通为1.0T时的比总损耗,以此类推。

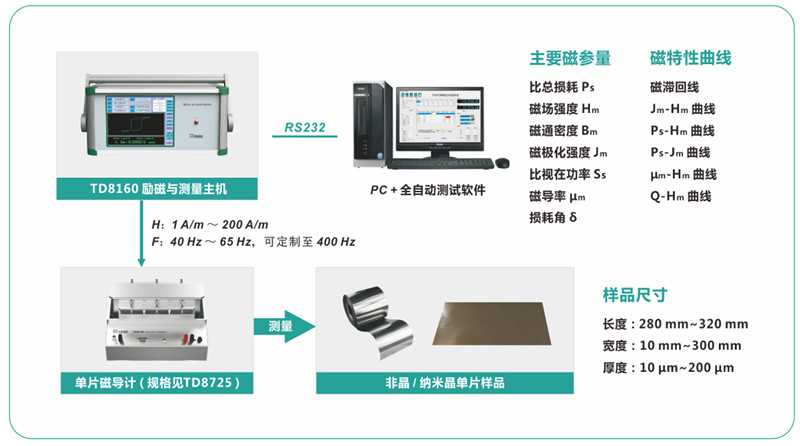

     应用示意图:

应用示意图

     参与非晶国际对比

2015.8月宝钢代表中国参加了由IEC/TC68发起的铁基非晶带材单片磁性能测量的国际比对。使用的测试仪器即厂家研制

的TD8160,在二轮的国际比对中,均取得了较好的测试结果。

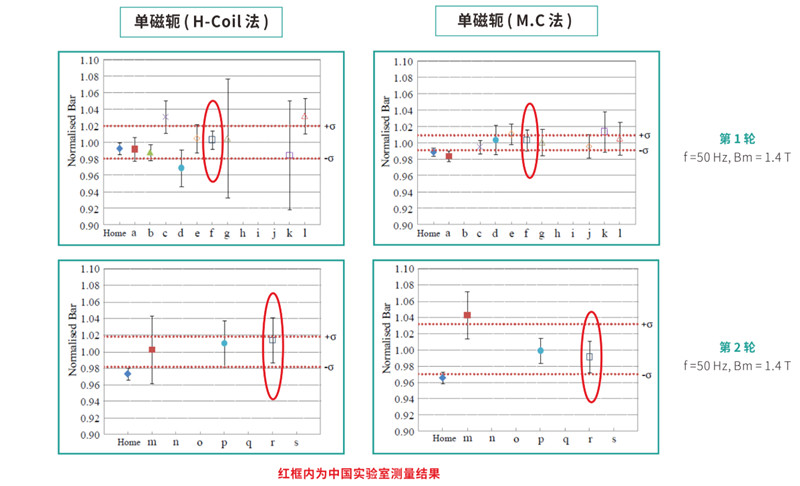

  下图为当时各国测试结果对比图,红圈内为中国代表团结果。

2

         非晶测量特性简介

  非晶带材,与取向硅钢带材相比,有以下特点:

  1.非晶带材的厚度很薄,一般为 0.025 mm,只有取向硅钢带材的 1/10 左右。

  2.比总损耗很低,P1.5 / 50 的典型值约为 0.2 W/kg,该值是取向硅钢 P1.7 / 50  典型值的 1/5 左右。

  3.具有高磁致伸缩和低的磁各向异性,且易产生应力而使其磁性能恶化。

  4.还具有低矫顽力、高磁导率、低饱和磁感、高电阻率等特点。

  5.由上可见,在工频下测量非晶磁性能,宜采用单片磁导计进行测量 ( 单片法 )。

 测量方法

  1.单片法是国际主流的非晶测量方法之一,如美标 A932 和日标 H7152 均早已提出了该方法;2014 年 IEC 起草的标准,

和我国 2015 年 重新修订的 GB/T


  19345.1 标准中均明确提出了单片法测量非晶磁性能。

  2.单片法与环样法相比,其测量数据更能反映材料本身的磁特性,且省去了制样与绕线等复杂过程。

  3.由于铁基非晶带材的上述特点可见,单片法的技术要求和实现难度均很高,与普通取向硅钢带材相比,对磁测设备的

灵敏度要求高近 100 倍;考虑到非晶带


  材试样很小,其磁性能检测设备的灵敏度要求更高。

  4.单片样磁场测量目前有两种方法:电流法 ( M.C ) ;磁场线圈法 ( H-Coil )。

  5.M.C 法是电工钢单片检测 IEC 标准使用的唯一方法;而 H-coil法是美日电工钢单片检测标准使用的方法之一,该方法

对磁场测量的准确度更高,但在磁导计的制作、微弱信号处理及干扰抑制、量值溯源等方面也有很高的要求。


  6.TD8160 采用的单片磁导计为双磁轭结构,磁场测量兼容 M.C法和 H-coil法。
