  • TD8210/TD8220软磁直流测试系统
TD8210/TD8220软磁直流测试系统

TD8210/TD8220软磁直流测试系统,是两套专用于测量软磁材料直流磁性能的装置,由直流励磁与测量主机、全自动测量软件组成。测量直流参数:饱和磁通密度 Bs 、剩磁 Br 、矫顽力 Hc、起始磁导率 μi 、最大磁导率 μm等。

全国热线

177-2792-5682

产品特点product feature
TD8210/TD8220软磁直流测试系统

软磁直流测试系统

TD8210/TD8220软磁直流测试系统,是两套专用于测量软磁材料直流磁性能的装置,由直流励磁与测量主机、全自动测量软件组成。测量直流参数:饱和磁通密度 Bs 、剩磁 Br 、矫顽力 Hc、起始磁导率 μi 、最大磁导率 μm 等。






产品展示Product show

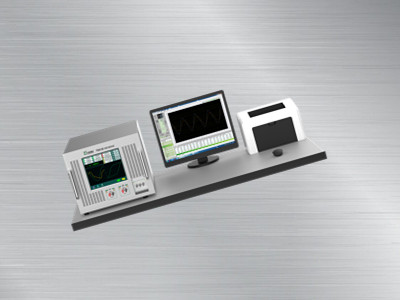

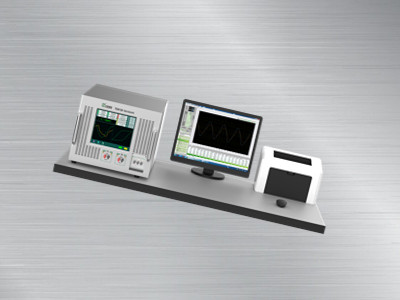

  • TD8210软磁直流测试系统TD8210软磁直流测试系统

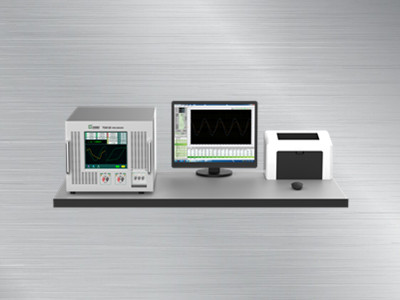

  • TD8220软磁直流测试系统TD8220软磁直流测试系统

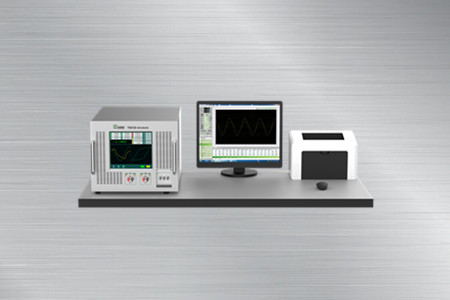

  • 软磁直流测试系统软磁直流测试系统
产品参数Product Parameter

          产品介绍:

  1.TD8210和TD8220是两套专用于测量软磁材料直流磁性能的装置,由直流励磁与测量主机、全自动测量软件组成。

  2.两套装置均可直接绕线测量软磁环样或其他闭路样品的直流磁性能,TD8220也可选配磁导计或螺线管测量开路样品。

   3.参考标准:GB/T 13012-2008、GB/T 3656-2008、GB/T 13888-2009、IEC 60404-4、IEC 60404-7等 。

  功能特点:


   1.装置具有独立的电参量校准功能,可通过高等级的电流表、磁通校准仪对其进行校准。

  2.可将磁材的磁参量溯源至电学基本量,以保证测量数据的重复性、一致性、可比性和准确度。

  3.内置先进的低零漂电子积分器取代传统的冲击检流计,以消除非瞬时性误差。

  4.具有自动退磁功能,采用慢速逐级减幅退磁,衰减率可调,具有良好的退磁效果和重复性。

  5.软件功能强大,可自动保存数据,并可随时查看所有测试参数、曲线 / 回线及结果。

  6.采用了独特的励磁设计,实现超宽范围的电流连续稳定调节和量值的准确测量。

  7.扫描法测量不采用继电器切换量程,避免了因触点抖动而引起的磁场瞬变,使测量数据更准确、回线更光滑。

  应用示意图

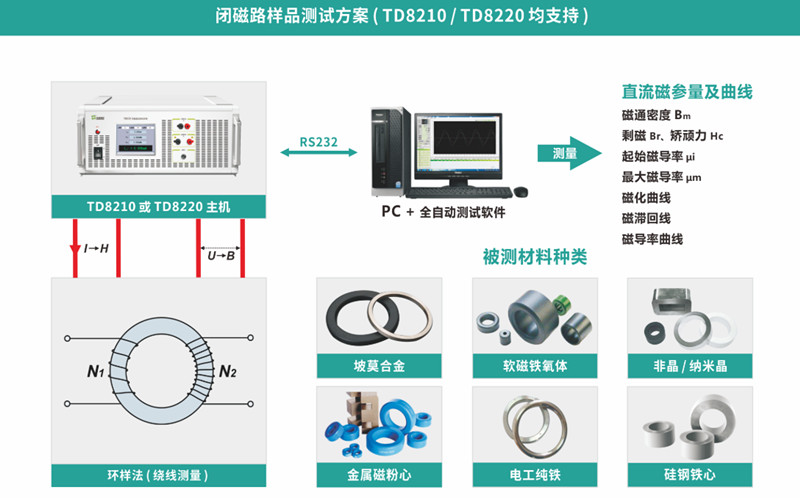

闭磁路样品测试方案

开磁路样品测试方案


         产品规格

        励磁与测量指标

产品型号

TD8210

TD8220

电流输出

电流范围

0~±6A

0~±25A

最大功率

120W

1000W

年准确度

±0.2%

磁通测量

量程

500μWb、5mWb、25mWb

漂移

±(0.05%*RG)/min或±1μWb/min二者取大值

年准确度

±0.3%

    磁参量的典型指标

被测样品

测量方法

被测参数

最佳不确定度(k=2)

最佳重复性

环形样品

模拟冲击法

Bs

±1.0%

0.3%

Br

±1.0%

0.3%

Hc

±1.0%

0.5%

μi

±4.0%

1.5%

μm

±2.0%

1.0%

开路样品

磁导计(冲击法)

Bs

±2.0%

0.5%

磁导计、电磁铁
(扫描法)

Bs

±2.0%

0.5%

Br

±2.0%

0.5%

Hc

±2.0%

0.5%

螺线管
(抛移法、磁通门)

Hc

±2.5%

1.0%


    测量条件: T: (23±5)°C,环形试样应为薄壁环,外径与内径之比应小于1.1。测试前环形试样应先退磁。

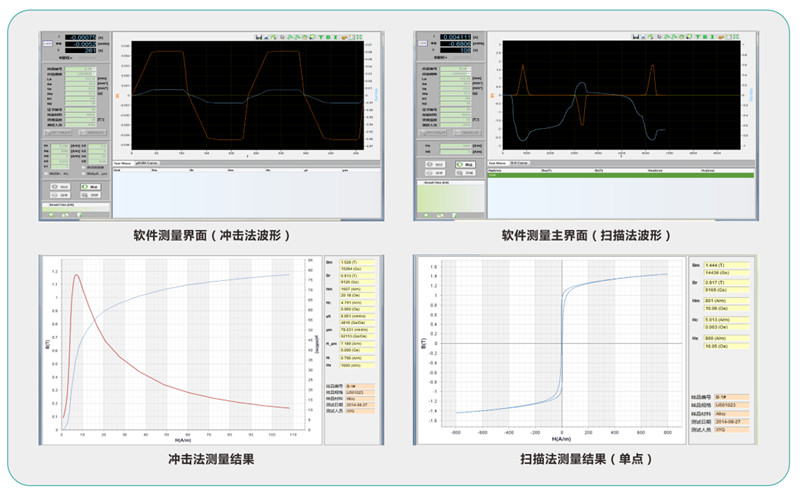

   软件界面

软件界面
