  • TD8411旋转平台表磁分布自动测试系统
TD8411旋转平台表磁分布自动测试系统

TD8411旋转平台表磁分布自动测试系统,用于测量永磁材料表面磁场分布的设备,,测量范围:0~2000 mT,分辨力小至0.1 mT,可测试不同尺寸的圆柱型永磁、多极磁环、磁瓦、小型电机转子等。适用于磁材生产商、电机制造商、零件加 工企业等对原料或产品的表磁分布性能进行快速批量的检测。

全国热线

177-2781-6361

产品特点product feature
TD8411旋转平台表磁分布自动测试系统

旋转平台表磁分布自动测试系统

TD8411旋转平台表磁分布自动测试系统,用于测量永磁材料表面磁场分布的设备,,测量范围:0~2000 mT,分辨力小至0.1 mT,可测试不同尺寸的圆柱型永磁、多极磁环、磁瓦、小型电机转子等。适用于磁材生产商、电机制造商、零件加 工企业等对原料或产品的表磁分布性能进行快速批量的检测。

产品展示Product show

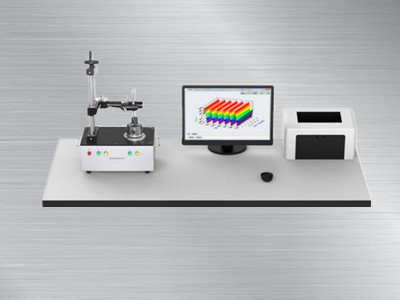

  • TD8411旋转平台表磁分布自动测试系统TD8411旋转平台表磁分布自动测试系统

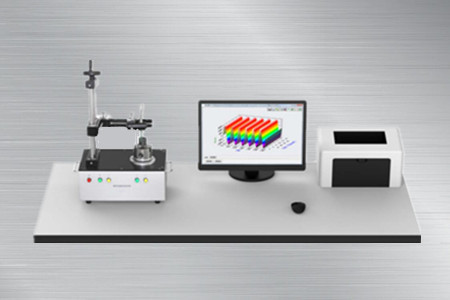

  • TD8411旋转平台表磁分布自动测试系统表磁分布测量系统
  • TD8411旋转平台表磁分布自动测试系统表磁分布自动测试系统
产品参数Product Parameter

 产品介绍:

TD8411旋转平台表磁分布自动测试系统,是一款专用于测量永磁材料表面磁场分布的设备,主要由测试平台(内置数字特斯拉计、探头三轴定位装置、旋转卡盘、运动控制器)、计算机及系统级软件组成。具有设计先进、简单实用、操作方便等特点。适用于磁材生产商、电机制造商、零件加 工企业等对原料或产品的表磁分布性能进行快速批量的检测。


平台功能特点:

1.数字特斯拉计:测量范围:0~2000 mT ,最小分辨力:0.1 mT,测量不确定度达±0.5%。 霍尔探头的传感芯片由耐磨材料封装,材质有弹性不易折断。

  2.三轴定位装置:采用精密手动组合位移台夹持探头,调节其精准定位至起始测试点。

  3.旋转测试平台:测试平台上装有旋转卡盘及轴承,采用精密步进电机驱动,细分度可达 60000/360°,以带动被测样品在 W 轴方向旋转。

  卡盘及轴承选用进口品牌,同心度达 0.05 mm ,运行更加平稳。

 主要应用:

       环型样品测试:可测试不同尺寸的圆柱型永磁、多极磁环、磁瓦、小型电机转子等。

      测量表磁参数:极数、极性、磁极的峰值、角度、面积、宽度、半宽高、充磁角度; 每个表磁参数的结果中均包含最大值、最小值、平均值、标准差等。

      绘制表磁曲线:X-Y 直角坐标磁场分布图、极坐标磁场分布图、三维磁场分布图等。

产品规格:

特斯拉计

测量范围

0~2000 mT

最小分辨力

0.1 mT

最佳测量不确定

0.50%

旋转电机
(W 轴)

电机细分数

60000

同心度

0.05mm

纵向电机
(Z 轴)

可调行程

200mm

可调细度

1mm

样品规格

卡盘夹持范围

外直径:Φ 2 mm ~70 mm
内直径:Φ 24 mm ~64 mm

样品直径

最大 Φ 350 mm

样品质量

最大 3 kg

备注:
      若样品超出以上内径、外径夹持范围,可另选配卡盘或者定制工装。

  若需要测量 ABS 密封圈的单极误差和累积误差,可定制。

  重负载、高细分的旋转平台可定制,最大中心承载 50 kg,最高细分度可达 1800k 。

一般技术规格:

供电电源:AC ( 220 ± 22 ) V,( 50 ± 2 ) Hz

  工作环境: 0 ℃~40 ℃,40% ~80% R·H,不结露

  装置尺寸:500 mm × 300 mm × 620 mm(宽×深×高)

  装置重量:约 25 kg

  通讯接口:RS232

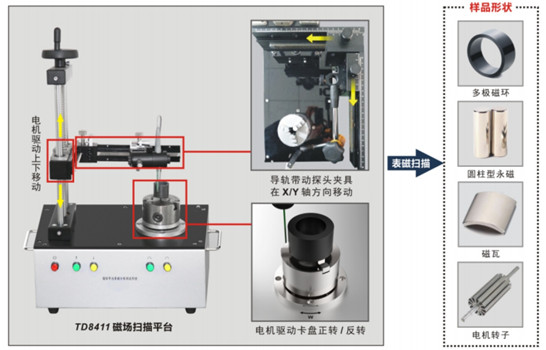

扫描平台结构示意图:

扫描平台结构示意图_副本



软件功能特点:
  1.系统配有自动测试软件,除设置参数外,软件可自动完成所有测量过程。

  2.实时显示被测磁场值、及磁场曲线,可实时监控采样波形,并可随时中止测试过程。

  3.软件能自动侦测磁极扇区零点,并优化了对电机的控制,使启动和停止点可以重合。

  4.可设置报警,可任意设置报警上限、下限;并可选择超限报警后停止测试。

  5.具有与正弦波对比功能,可将被测曲线与标准正弦波进行对比。

  6.可自动测量样品的极数、极性、磁极的峰值、角度、面积、宽度、半高宽、充磁角度等;多种磁场单位可选:mT 、G 、A/m 、Oe 等。

  7.每一个测试参数的结果中包含最大值、最小值、平均值、标准差。

  8.可自动绘制 X-Y 直角坐标磁场分布图、极坐标磁场分布图、三维磁场分布图等。

  9. 文件管理功能强大,具有自动保存数据,删除数据,清除全部数据等功能

系统配置清单:

序号

品名

单位

数量

配置

备注

1

TD8411表磁测试平台

1

标配

含探头三轴定位装置
旋转测试平台、数字特斯拉计、运动控制模块、数据采集模块

2

专用测试软件

1

标配

含安装光盘

3

说明书及合格证

1

标配

4

测试导线、随供附件

1

标配

5

工作台

1

选件

摆放电脑、打印机等

6

HP 计算机

1

选件

主流配置

7

激光打印机

1

选件


备注:以上仅为参考,具体配置清单,应以技术协议或说明书为准。

软件界面

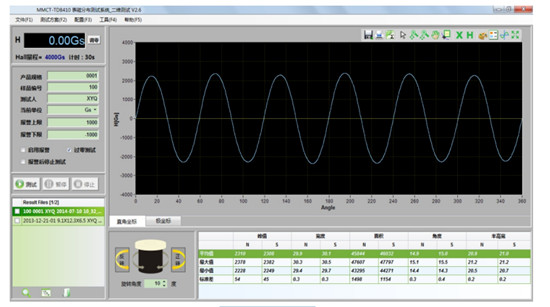

软件主测试界面_副本

软件主测试界面

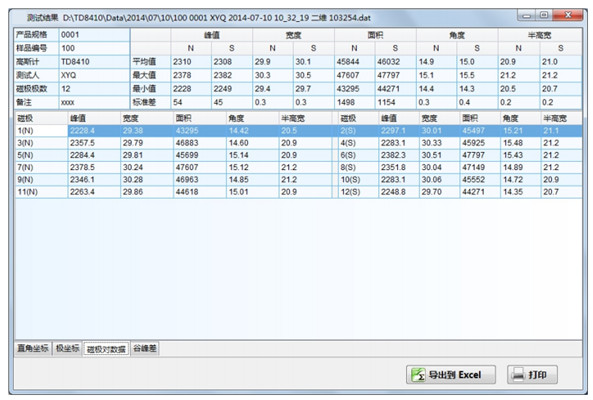

测试结果_副本

测试结果

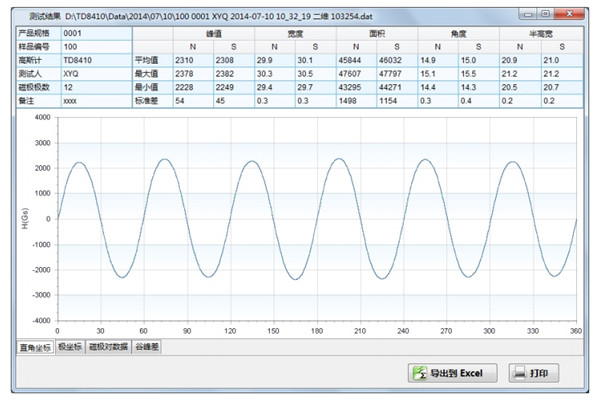

测试结果及磁场曲线_副本

测试结果及磁场曲线(波形可放大)

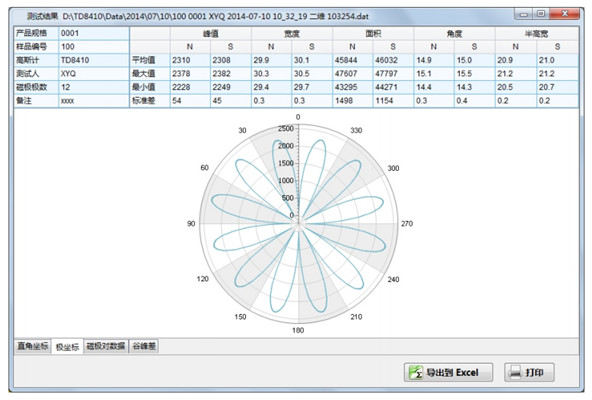

测试结果及极坐标图_副本

测试结果及极坐标图

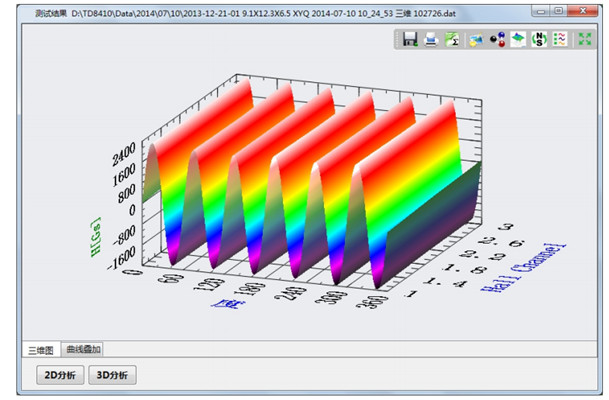

表磁三维分布图_副本

表磁三维分布图
