  • TD8420平面平台表磁分布测试系统
TD8420平面平台表磁分布测试系统

TD8420平面平台表磁分布测试系统,专用于测量平面永磁材料的表面磁场分布。特斯拉计测量范围:0~2000mT(20KG),分辨力:0.1mT,精度:±0.5%。采用精密电机控制轴向探头直线扫描样品,软件同步测算出各点的磁场参数,并绘制样品的2D或3D表磁分布图。

全国热线

177-2792-5682

产品特点product feature
TD8420平面平台表磁分布测试系统

平面平台表磁分布测试系统

专用于测量平面永磁材料的表面磁场分布。特斯拉计测量范围:0~2000mT(20KG),分辨力:0.1mT,精度:±0.5%。由测试平台、计算机及全自动测量软件组成。采用精密电机控制轴向探头直线扫描样品,软件同步测算出各点的磁场参数,并绘制样品的2D或3D表磁分布图。适用于磁材生产商、电机制造商、零件加工企业,对平面或立方体样品的表磁分布性能进行快速批量的检测。



产品展示Product show

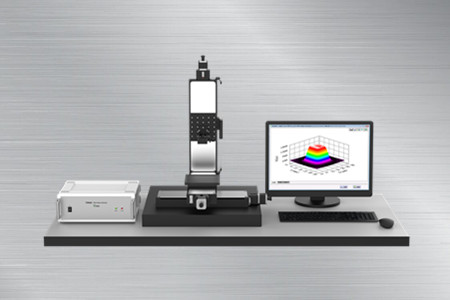

  • 平面平台表磁分布测试系统TD8420平面平台表磁分布测试系统

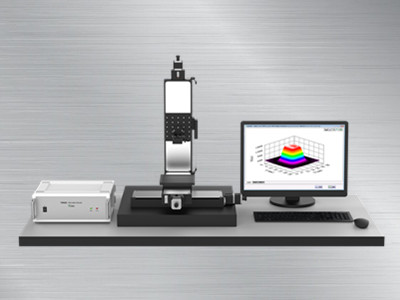

  • TD8420平面平台表磁分布测试系统平面平台表磁分布测试系统

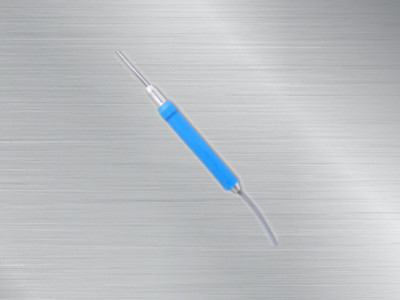

  • 高精度轴向霍尔探头高精度轴向霍尔探头
产品参数Product Parameter

       产品介绍:

       1. TD8420平面平台表磁分布测试系统,专用于测量平面永磁材料的表面磁场分布。

       2.由测试平台(内置数字特斯拉计、轴向探头、探头自动定位装置、样品平台、运动控制器)、计算机及全自动测量软件组成。

      3.采用精密电机控制轴向探头直线扫描样品,软件同步测算出各点的磁场参数,并绘制样品的2D或3D表磁分布图。

      4.适用于磁材生产商、电机制造商、零件加工企业,对平面或立方体样品的表磁分布性能进行快速批量的检测。

       主要应用:

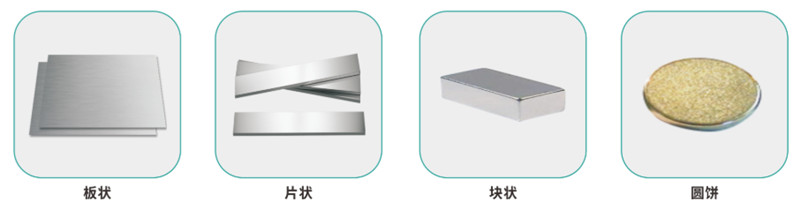

       ●样品测试:测试板状、片状、块状、圆饼等样品。

      测试样品

  ●测量表磁参数:极数、极性、磁极的峰值、角度、面积、宽度、半宽高等;每个表磁参数的结果中均包含最大值、最小值、平均值、标准差等。

        绘制表磁曲线:二维、三维表磁分布图等。


        平台功能特点

  ●数字特斯拉计:测量范围:0~2000 mT,最小分辩力:0.1mT,测量准确度±0.5%。

  ●标配高精度轴向霍尔探头,也可根据测试需要选择轴向霍尔探头(适合测平面样品)。

  ●霍尔探头的传感芯片由耐磨材料封装,材质有弹性不易折断。

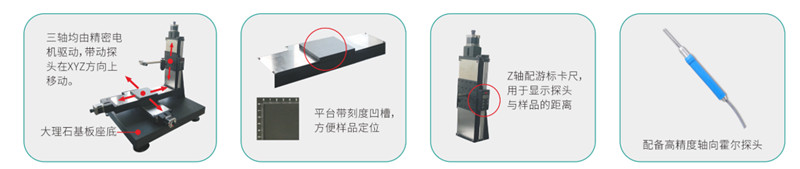

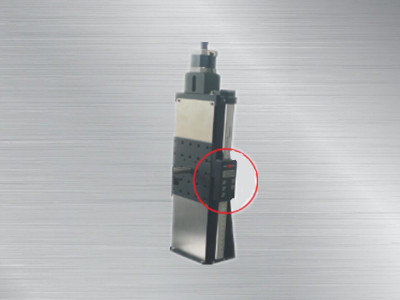

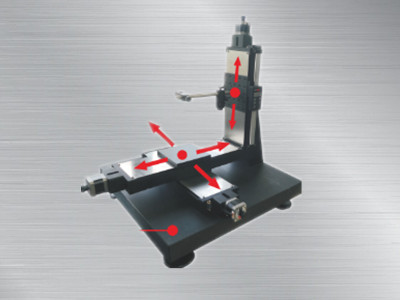

       结构特点:


结构特点


     产品规格




特斯拉计

测量范围

0~2000 mT(20KG)

最小分辨力

0.1mT

测量准确度

±0.5%

探头类型

轴向探头

平台电机

XYZ轴行程范围

200mmx200mmx150mm

步进分辨率

0.4μm

绝对定位精度

±10μm

重复定位精度

±5μm

样品规格

样品最大尺寸

150mmx150mmx100mm

样品最大重量

约3kg

  备注:若样品超出以上测量范围,可根据需要定制。

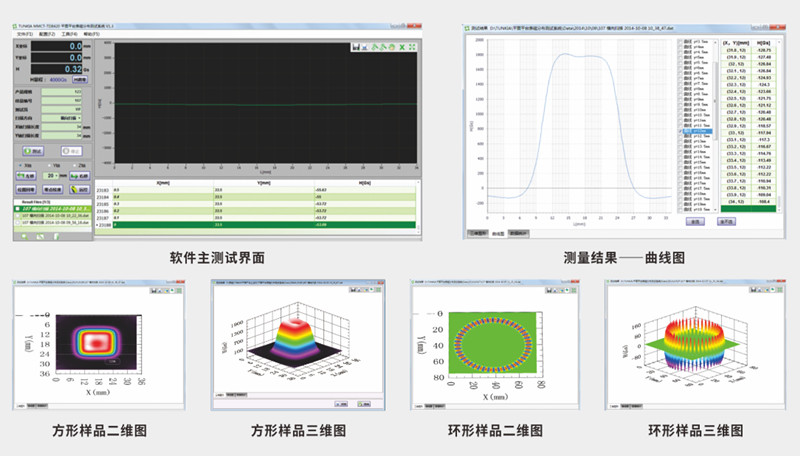

    测试软件界面


软件界面
