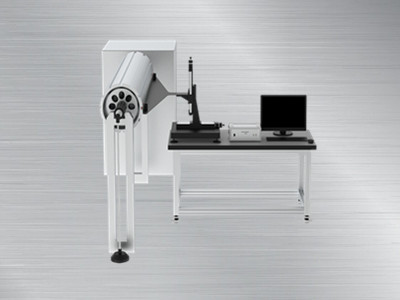

  • TD8440多探头表磁分布测试系统
TD8440多探头表磁分布测试系统

TD8440多探头表磁分布测试系统,测量范围:0~2000 mT,最小分辩力:0.1mT,测量准确度±0.5%。多路霍尔探头可同时采样磁场数据,单路采样速度达100点/秒,自动对样品进行扫描,计算磁场分布,各极磁参量,绘制 2D、3D表磁分布曲线,适用于风电、水电系统中大型永磁转子的表面磁场分布测量。

全国热线

177-2792-5682

产品特点product feature
TD8440多探头表磁分布测试系统

多探头表磁分布测试系统

TD8440多探头表磁分布测试系统,测量范围:0~2000 mT,最小分辩力:0.1mT,测量准确度±0.5%。多路霍尔探头可同时采样磁场数据,单路采样速度达100点/秒,自动对样品进行扫描,计算磁场分布,各极磁参量,绘制 2D、3D表磁分布曲线,适用于风电、水电系统中大型永磁转子的表面磁场分布测量。



产品展示Product show
  • 特斯拉计特斯拉计
  • TD8440多探头表磁分布测试系统TD8440多探头表磁分布测试系统
  • TD8440多探头表磁分布测试系统TD8440多探头表磁分布测试系统
产品参数Product Parameter

       产品介绍:

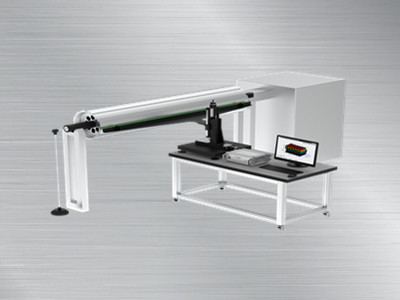

       1.TD8440多探头表磁分布测试系统,由多探头测试平台(内含电机控制装置、霍尔探头集成板)、测试主机、计算机、可移动式检测台组成。

  2.扫描风电、水电系统中大型永磁转子的表面磁场,分析磁场情况,绘制 2D、3D 分布曲线。

  3.适用于永磁转子厂家对磁性产品充磁或装配情况进行评估,提高生产效率和产品质量。

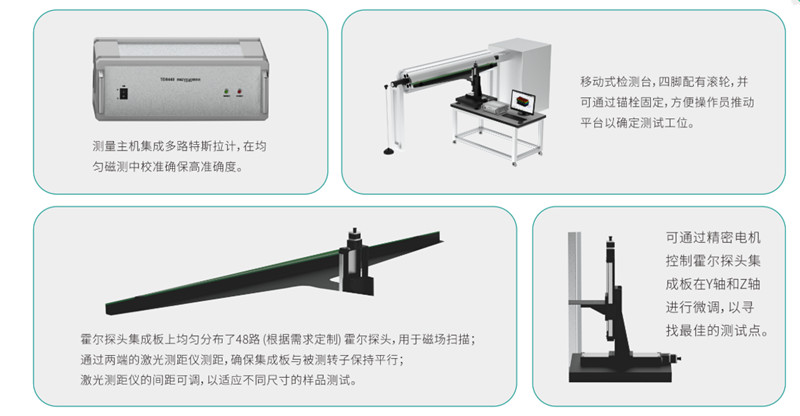

       结构特点:

结构特点

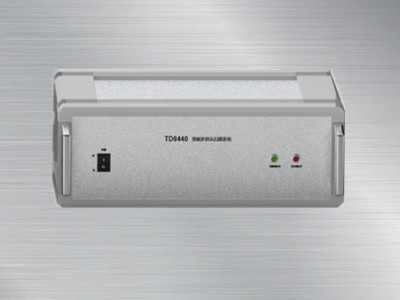

       ●测量主机集成多路特斯拉计,在均匀磁测中校准确保高准确度。

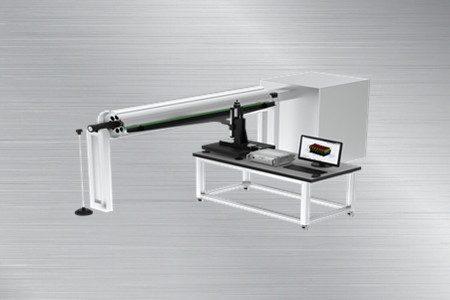

  ●移动式检测台,四脚配有滚轮,并可通过锚栓固定,方便操作员推动平台以确定测试工位。
  ●霍尔探头集成板上均匀分布了48路(根据需求定制)霍尔探头,用于磁场扫描;通过两端的激光测距仪测距,确保集成板与被测转子保持平行;激光测距仪的间距可调,以适应不同尺寸的样品测试。
  ●可通过精密电机控制霍尔探头集成板在Y轴和Z轴进行微调,以寻找好的测试点。

     产品规格

特斯拉计

测量范围

0~2000 mT

分辨力

10μT

显示位数

六位十进制显示

测量准确度

±0.5%

霍尔片分布

48路霍尔片相同40mm直线均匀分布

平台电机

XYZ轴行程范围

200mmx200mm

步进分辨率

0.4μm

绝对定位精度

10μm

调节细度

1mm

重复定位精度

5μm


     备注:●霍尔探头的路数与实际被测样品有关。●用户须提供转子直径、宽度,以及现场测试环境。

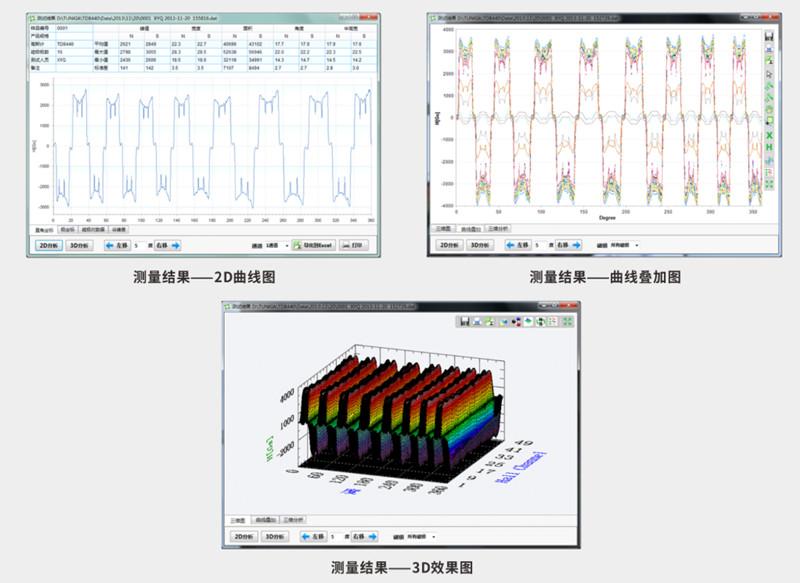

    测试软件界面:

        软件页面

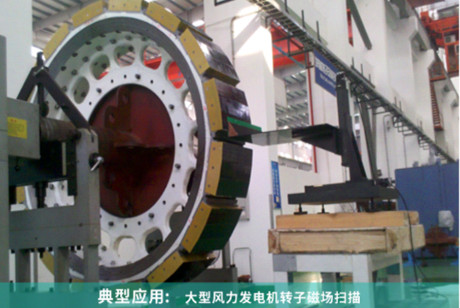

    应用案例:

应用案例
