• TD8510硅钢片磁性能测试系统
• TD8510硅钢片磁性能测试系统

       产品介绍：

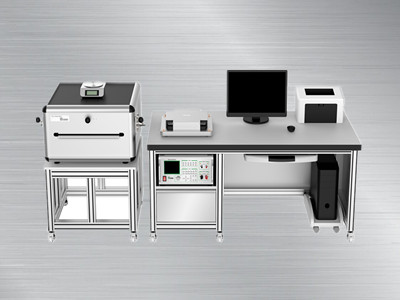

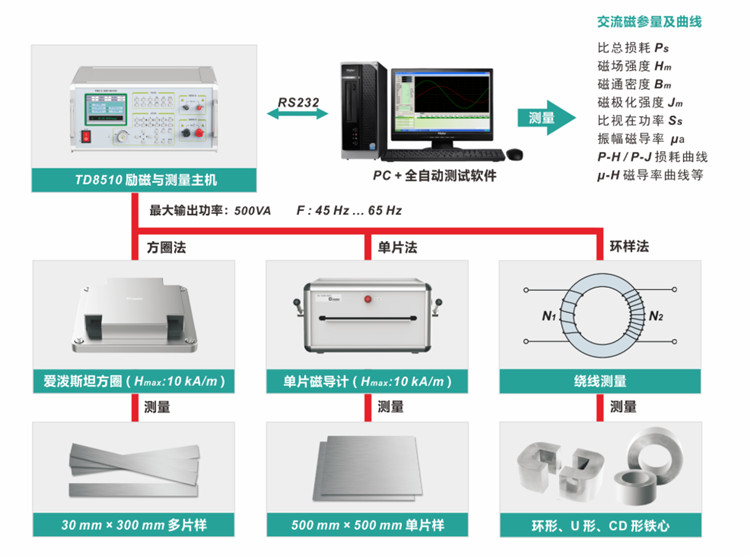

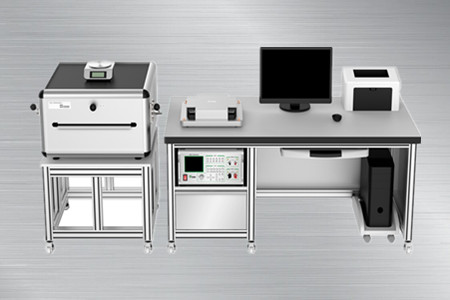

       1.TD8510硅钢片磁性能测试系统由励磁与测量主机、爱泼斯坦方圈、单片磁导计 ( 选件 ) 、全自动测量软件等组成。

　　2.可在 45 Hz ～ 65 Hz 的频率范围内测量取向型或无取向型硅钢片、变压器或电机铁心的交流磁性能。

　　3.参考标准：GB/T 3655-2008、GB/T 13789-2008、IEC 60404-2、IEC 60404-3 等。

       功能特点：

       ●具有独立的电参量校准功能，可通过高等级的电学标准表对装置进行校准。

　　●所有磁参量直接溯源至电学基本量以保证测量数据的重复性、一致性、可比性和准确度。

　　●励磁源具有较强的输出能力，有效励磁功率达 500 VA，最大磁化场达 10 kA/m。

　　●可预设 Bm 或 Hm 对样品进行交流逐级减幅退磁，具有良好的退磁效果和重复性。

　　● 配备专业软件，由程序控制自动完成磁化、测量、获取数据、绘制曲线等过程，大大提高了检测效率。

　　●励磁与测量主机、方圈、单片磁导计等均采用模块化设计，方便升级或维修。

     磁参量指标：

        测试条件:(23±5)°C,方圈法测量,测试前试样应先退磁。

　　测量值的不确定度:根据测定框中装入样品方式和位置不同会产生1%~ 2%的偏差。

　　测量值的重复性:同一样品放入指定位置并保持不再移动并进行反复测量,(获得的重复数据)视为样品的重复性。

　　备注:

　①表格内给出的仅为参考测试点,实际样品所能达到的Hm、Jm/ Bm、Ps指标与材料的性能、质量、测试频率、测试电流及负载电压有关。括号内为无取向钢的典型测试点。

　　②B10指磁场为10 A/m的磁通密度。

　　③P0.1指磁通为0.1T时的损耗,以此类推。

         电参量指标：

    备注：④RG为量程值，⑤FS=电压力程值x电流量程值

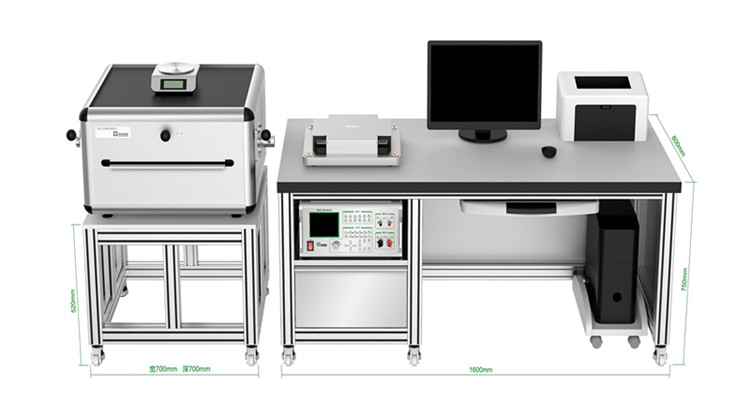

    尺寸图：
