TD8515电工钢片磁性能测量装置,用于测量取向型或无取向型硅钢片、变压器或电机铁芯交流磁性能。交流测试部分：磁通密度Bm 、磁场强度Hm、磁极化强度Jm 、比总损耗 Ps等。绘制磁性曲线：基本磁化曲线、磁滞回线、损耗曲线、磁导率曲线等。
177-2781-6361
TD8515电工钢片磁性能测量装置,用于测量取向型或无取向型硅钢片、变压器或电机铁芯交流磁性能。交流测试部分：磁通密度Bm 、磁场强度Hm、磁极化强度Jm 、比总损耗 Ps等。绘制磁性曲线：基本磁化曲线、磁滞回线、损耗曲线、磁导率曲线等。
TD8515

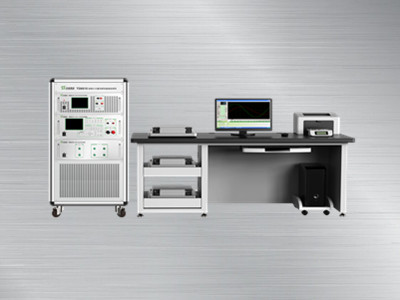

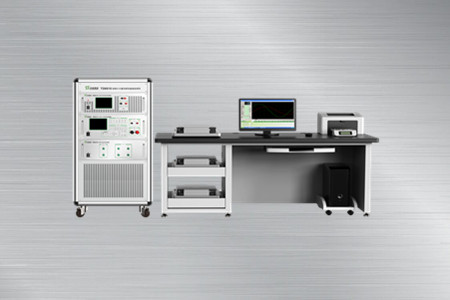

TD8515电工钢片磁性能测量装置
TD8515电工钢片磁性能测量装置
产品介绍：
1.TD8515电工钢片磁性能测量装置由励磁与测量主机、爱泼斯坦方圈、单片磁导计 ( 选件 ) 、全自动测量软件等组成。
2.可在 45 Hz ～ 400 Hz 的频率范围内测量取向型或无取向型硅钢片、变压器或电机铁心的交流磁性能。
3.参考标准：GB/T 3655-2008、GB/T 13789-2008、IEC 60404-2、IEC 60404-3 等。
功能特点：
●具有独立的电参量校准功能，可通过高等级的电学标准表对装置进行校准。
●所有磁参量直接溯源至电学基本量以保证测量数据的重复性、一致性、可比性和准确度。
●励磁源具有较强的输出能力，有效励磁功率达 500 VA，最大磁化场达 10 kA/m。
●单片样的磁场测量可选 M.C 法、H-Coil 法、兼容 M.C 法和 H-Coil 法三种方案。
●可预设 Bm 或 Hm 对样品进行交流逐级减幅退磁，具有良好的退磁效果和重复性。
●配备专业软件，由程序控制自动完成磁化、测量、获取数据、绘制曲线等过程，大大提高了检测效率。
●励磁与测量主机、方圈、单片磁导计等均采用模块化设计，方便升级或维修。
磁参量指标：
|
典型频率点 |
被测磁参量 |
典型测试点 |
最佳不确定度(k=2) |
最佳重复性 |
|
50Hz/60Hz |
Hm |
10A/m~10kA/m |
±0.3% |
0.1% |
|
Jm/Bm |
B10...B10000② |
±0.3% |
0.1% |
|
|
Ps |
P0.1...P1.9(P1.7)③ |
±0.5% |
0.2% |
|
|
400Hz |
Hm |
10A/m~5kA/m |
±0.3% |
0.1% |
|
Jm/Bm |
B10...B5000② |
±0.3% |
0.1% |
|
|
Ps |
P0.1...P1.7(P1.5)③ |
±0.5% |
0.2% |
测试条件:(23±5)°C,方圈法测量,测试前试样应先退磁。
备注:①表格内给出的仅为参考测试点,实际样品所能达到的Hm、Jm/ Bm、Ps指标与材料的性能、质量、测试频率、测试电流及负载电压有关。括号内为无取向钢的典型测试点。
②B10指磁场为10 A/m的磁通密度。
③P0.1指磁通为0.1T时的损耗,以此类推。
电参量指标：
|
输出能力 |
励磁电压 |
0.1Vpk～200Vpk |
|
励磁电流 |
0.5 mApk～15Apk |
|
|
频率范围 |
45Hz～400Hz |
|
|
有效励磁功率 |
0～500 VA |
|
|
测量能力 |
电压测量最佳不确定度 |
±0.05%*RG④ |
|
电流测量最佳不确定度 |
±0.05%*RG④ |
|
|
有功功率测量最佳不确定度 |
±0.1%*FS⑤ |
备注：④RG为量程值，⑤FS=电压力程值x电流量程值

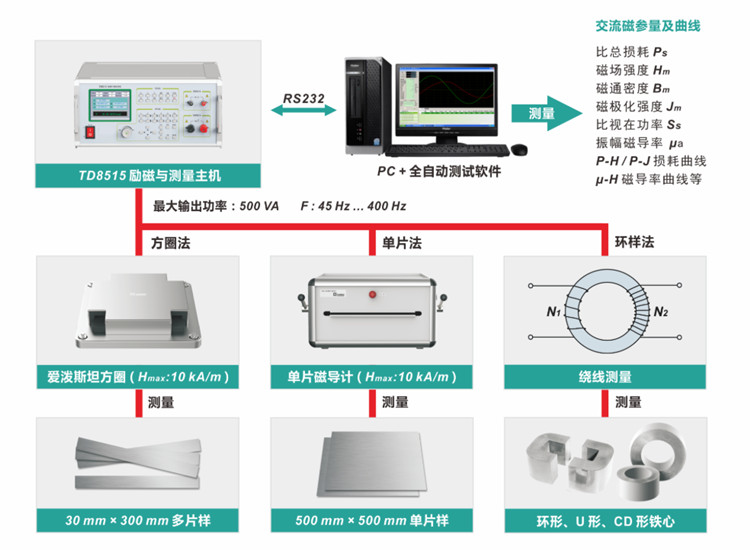

应用示意图：
