TD8520/TD8525电工钢片宽频交流磁性测量系统,测量频率:45 Hz ~ 20 kHz,测量交流参数:磁通密度 Bm、磁场强度 Hm、磁极化强度 Jm、比总损耗Ps,绘制磁性曲线:基本磁化曲线、磁滞回线、损耗曲线、磁导率曲线等。测量取向型或无取向型电工钢片、变压器或电机铁芯交流磁性能。

全国热线

177-2781-6361

产品特点product feature
TD8520TD8525电工钢片宽频交流磁性测量系统

电工钢片宽频交流磁性测量系统

TD8520/TD8525电工钢片宽频交流磁性测量系统,测量频率:45 Hz ~ 20 kHz,测量交流参数:磁通密度 Bm、磁场强度 Hm、磁极化强度 Jm、比总损耗Ps,绘制磁性曲线:基本磁化曲线、磁滞回线、损耗曲线、磁导率曲线等。测量取向型或无取向型电工钢片、变压器或电机铁芯交流磁性能。



产品展示Product show

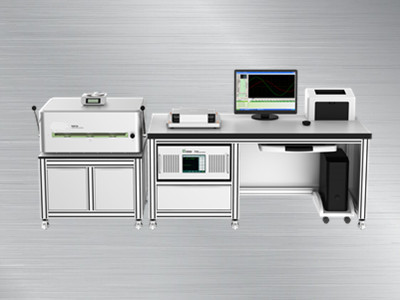

  • TD8520电工钢片宽频交流磁性测量系统电工钢片宽频交流磁性测量系统

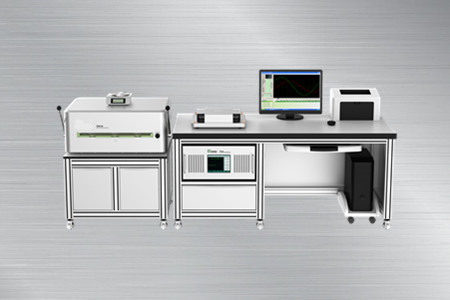

  • TD8525电工钢片宽频交流磁性测量系统TD8520电工钢片宽频交流磁性测量系统
  • TD8525电工钢片宽频交流磁性测量系统TD8525电工钢片宽频交流磁性测量系统
产品参数Product Parameter

       产品介绍:

     1.TD8520/TD8525是两款专用于测量电工钢片宽频交流磁性能的装置。

  2.由励磁与测量主机、爱泼斯坦方圈、单片磁导计 ( 选件 )、全自动测量软件等组成。

  3.可在 45 Hz ~ 20 kHz 的宽频范围内,测量取向型或无取向型电工钢片、变压器或电机铁心的交流磁性能。

  4.参考标准:GB/T 3655-2008、GB/T 13789-2008、GB/T 10129-201X、IEC 60404-2、IEC 60404-3、IEC 60404-6 等。

       功能特点:

       ●具有独立的电参量校准功能,可通过高等级的电学标准表对装置进行校准。

  ●所有磁参量直接溯源至电学基本量以保证测量数据的重复性、一致性、可比性和准确度。

  ●励磁源具有较强的输出能力,700 T方圈产生的最大磁化场均可达30 kA/m ( TD8525 )。

  ●单片样的磁场测量可选 M.C 法、H-Coil 法、兼容 M.C 法和 H-Coil 法三种方案。

  ●可预设 Bm 或 Hm 对样品进行交流逐级减幅退磁,具有良好的退磁效果和重复性。

  ●配备专业软件,由程序控制自动完成磁化、测量、获取数据、绘制曲线等过程,大大提高了检测效率。

  ●谐波功能 ( 选件 ):励磁输出可加载 2 ~ 63 次幅度与相位均可调的谐波,方便用户进行谐波影响量试验。

  ●复杂波形( 选件 ):用户可自定义如三角波、阶梯三角波、方波等复杂波形,进行影响量试验。

     磁参量指标:



典型频率点

被测磁参量

典型测试点①

最佳不确定度(k=2)

最佳重复性

50Hz/60Hz

Hm

1A/m~10kA/m(TD8520) 1A/m~30kA/m(TD8525)

±0.3%

0.1%

Jm/Bm

   B5...B10000②(TD8520)
   B5...B30000②(TD8525)

±0.3%

0.1%

Ps

P0.1...P1.9(P1.7)③

±0.5%

0.2%

400Hz

Hm

1A/m~5kA/m

±0.3%

0.1%

Jm/Bm

B5...B5000②

±0.3%

0.1%

Ps

P0.1...P1.7(P1.5)③

±0.5%

0.2%

1KHz

Hm

1A/m~2.5kA/m

±0.5%

0.2%

Jm/Bm

B5...B800(B2500)②

±0.5%

0.2%

Ps

P0.1...P1.5(P1.0)③

±1.0%

0.3%

10KHz

Hm

10A/m~100A/m

±1.0%

0.3%

Jm/Bm

B5...B20(B100)②

±1.5%

0.5%

Ps

P0.1...P0.5③

±2.0%

0.5%

20KHz

Hm

1A/m~50A/m

±1.5%

0.5%

Jm/Bm

B5...B50②

±2.0%

0.5%

Ps

P0.1...P0.2③

±4.0%

1.0%


        测试条件:(23±5)°C,方圈法测量,测试前试样应先退磁。

  测量值的不确定度:根据测定框中装入样品方式和位置不同会产生1%~ 2%的偏差。

  测量值的重复性:同一样品放入指定位置并保持不再移动并进行反复测量,(获得的重复数据)视为样品的重复性。

备注:

  ①表格内给出的仅为参考测试点,实际样品所能达到的Hm、Jm/ Bm、Ps指标与材料的性能、质量、测试频率、测试电流及负载电压有关。括号内为无取向钢的典型测试点。

  ②B5指磁场H为5 A/m的磁通密度值。

  ③P0.1指磁通B为0.1T时的比总损耗值,以此类推。

  ④中高频测试时,须选用对应频率的爱波斯坦方圈。



         电参量指标:



输出能力

型号

TD8520

TD8525

励磁电压

0.1Vpk200Vpk

励磁电流

0.5 mApk15Apk  0.5mApk  45Apk

频率范围

45Hz...1kHz...10kHz...20kHz可选

有效励磁功率

0500 VA

01500VA

谐波加载

2...15...63次可选

测量指标

频率范围

电流电压测量最佳不确定度

功率测量最佳不确定度

45Hz≤F≤400Hz

±0.05%*RG⑤

±0.1%*FS⑥

400

±0.1%*RG⑤

±0.2%*FS⑥

1kHz

±0.5%*RG⑤

±1.0%*FS⑥

10kHz

±1.0%*RG⑤

±2.0%*FS⑥


    备注:RG为量程值,⑥FS=电压量程值x电流量程值

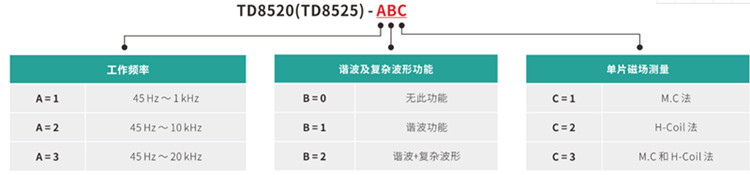

      选型指南:



选型

        选型举例:TD8525-223表示,工作频率为45Hz~10KHz;励磁输出可加载2~63次标准谐波及各种复杂波形;单片样磁场强度测量同时支持M.C和H-Coil。

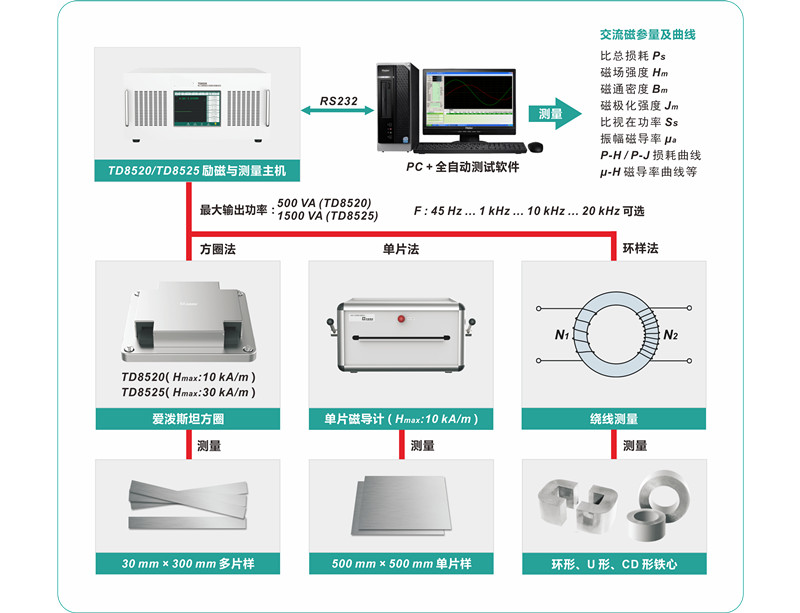

    应用示意图:
