  • TK8600金属磁粉心磁性能测量装置

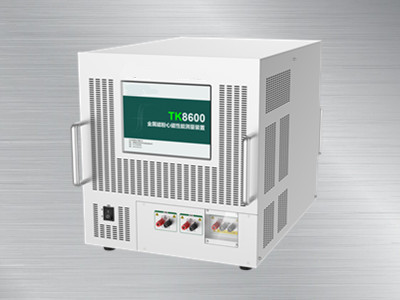

TK8600金属磁粉心磁性能测量装置

TK8600金属磁粉心磁性能测量装置,专用于测量金属磁粉心磁性能的装置。其内置交流励磁电源、直流励磁电源、交直流磁测量单元。支持三种模式自动测量:DC;AC 20Hz~200kHz;DC+AC,具有操作便捷、测量快速、重复性好、可靠性高等特点。适用于磁材制造商或应用单位对磁粉心材料进行全面的性能分析。

全国热线

177-2781-6361

产品特点product feature
TK8600金属磁粉心磁性能测量装置

金属磁粉心磁性能测量装置

TK8600金属磁粉心磁性能测量装置,专用于测量金属磁粉心磁性能的装置。其内置交流励磁电源、直流励磁电源、交直流磁测量单元。支持三种模式自动测量:DC;AC 20Hz~200kHz;DC+AC,具有操作便捷、测量快速、重复性好、可靠性高等特点。适用于磁材制造商或应用单位对磁粉心材料进行全面的性能分析。






产品展示Product show

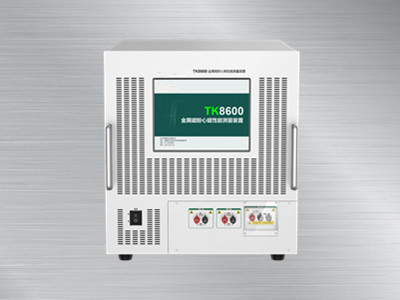

  • TK8600金属磁粉心磁性能测量装置金属磁粉心磁性能测量装置

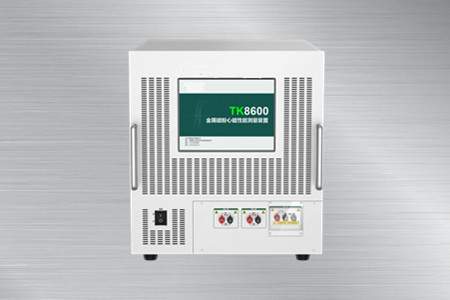

  • TK8600金属磁粉心磁性能测量装置TK8600金属磁粉心磁性能测量装置

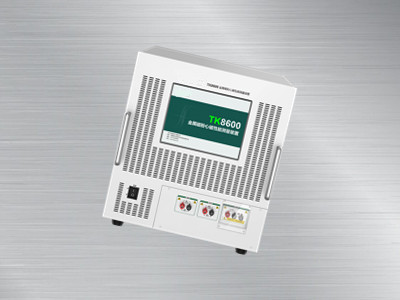

  • TK8600金属磁粉心磁性能测量装置TK8600金属磁粉心磁性能测量装置
产品参数Product Parameter

          产品介绍:


  1.TK8600,专用于测量金属磁粉心磁性能的装置。其内置交流励磁电源、直流励磁电源、交直流磁测量单元。

  2.可配接计算机及专业测试软件,在DC,AC 20 Hz~200 kHz,DC+AC三种模式下全自动测量金属磁粉心环形样品的磁性能。

  3.具有操作便捷、测量快速、重复性好、可靠性高等特点。

  4.适用于磁材制造商或应用单位对磁粉心材料进行全面的性能分析。

  功能特点:


   1.装置具有独立的电参量校准功能,可通过高等级的电学标准器对其进行校准。

  2.将磁参量溯源至电学基本量,以保证测量数据的重复性、一致性、可比性和准确度。

  3.标准样品仅适用于测量数据的比对,不得用于对本装置进行校准。

  4.装置可通过数字反馈的方式来锁定B和H,并保持磁感波形正弦。

  5.装置在全频率范围内测试,测量结果可保证较好的准确性和重复性。

  6.配备专业软件,除放置样品和设置参数外,整个测试过程可全自动完成。

  7.软件操作简便,并且具有强大的数据管理功能,方便查看历史数据和报告导出。

  主要应用

    1.测试方法:直接绕线测量金属磁粉心环形样品。

  2.全面的交流磁性能分析:可在20 Hz~200 kHz频率范围内测量磁通密度Bm、磁场强度Hm、磁极化强度Jm、比总损耗Ps、幅值磁导率μa、损耗角δ、

  波形因数等;并绘制磁特性曲线如磁滞回线、Ps-Hm、Ps-Bm、Hm-Bm曲线等。

  3.磁导率扫频测试:可在20 Hz~200 kHz范围内,预设频率测试范围、频率步进点、磁场测试点,进行扫频测试,绘制μi-F磁导率-频率曲线。

  4.直流偏磁试验:可在交流磁化场的基础上叠加一定量的直流磁场,用户可预设直流磁场产生的磁感,以进行直流偏磁的影响试验。

  参考标准

       1.GB/T 3658-2008《软磁材料交流磁性能环形试样的测量方法》

  2.GB/T 13012-2008《软磁材料直流磁性能的测量方法》

  3.GB/T 20874-2007《磁性零件有效参数的计算》

  4.IEC 60404-6《磁性材料 第6部分:用环形试样在20Hz~200kHz频率范围测量软磁金属和粉末材料的磁性能的方法》

  5.IEC 60404-4《磁性材料 第4部分:软磁材料直流磁性能的测量方法》

         产品规格

        电参量标准

励磁电压范围

0.1Vpk~110Vpk

励磁电流范围

0.2mApk~22Apk

频率范围

DC,AC20Hz~200kHz可选

有效励磁功率

0~1000VA

频率准确度

±0.1%

频率范围(Hz)

最大输出功率

电压电流测量
最佳准确度

有功功率测量
最佳准确度

20

1000VA

±0.05%*RG

±0.1%*FS

1k

1000VA

±0.1%*RG

±1.0%*FS

10k≤F≤200k

1000VA

±1.0%*RG

±2.0%*FS


备注:①RG为量程值,②FS=电压量程值X电流量程值

磁测量的典型指标:

磁参量

频率(Hz)

磁场测试点

最佳不确定度

最佳重复性

Hm

20~200k

10A/m~1kA/m

±1.0%

0.3%

Ps

20≤F≤10k

P0.01②...P0.5

±1.0%

0.3%

10k

P0.01②...P0.2

±2.0%

0.5%

Jm/Bm

20≤F≤10k

B10③...B1000

±1.0%

0.3%

10k

B10③...B1000

±2.0%

0.5%

μi

20~200k

10A/m~1kA/m

±1.0%

0.3%

测试条件: (23土5)°C, 环样法测量,测试前试样应先退磁。

备注:①表格给出的仅为参考测试点,实际测试时样品所能达到的Hm、Jm/ Bm、Ps等指标与材料的性能、质量、测试频率、测试电流、负载电压 等均有关。②P0.01指磁通B为0.01T时的比总损耗值,以此类推。③B10指磁通B为10A/m时的比总损耗值,以此类推。
