  • TM4100B手持式单轴磁通门磁强计

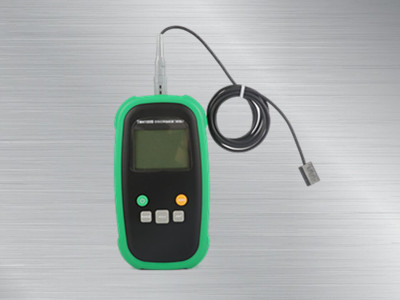

TM4100B手持式单轴磁通门磁强计

TM4100B手持式单轴磁通门磁强计,TM4100B是一款便携式的弱磁测量仪器,配备了高灵敏度、高线性度、低漂移的磁通门传感器,并应用了先进的数字信号处理技术,相比于霍尔效应式的磁测量仪器,可更准确地测量空间微弱磁场。

全国热线

177-2781-6361

产品特点product feature
TM4100B手持式单轴磁通门磁强计

手持式单轴磁通门磁强计

TM4100B手持式单轴磁通门磁强计,TM4100B是一款便携式的弱磁测量仪器,配备了高灵敏度、高线性度、低漂移的磁通门传感器,并应用了先进的数字信号处理技术,相比于霍尔效应式的磁测量仪器,可更准确地测量空间微弱磁场。适应于测量磁性材料或金属零件的剩磁、监视环境磁场、地磁检测、磁屏蔽的衰减特征评估、检测精密仪器的磁场漂移、包裹检测、地质勘探等需要测量微弱磁的应用场景。

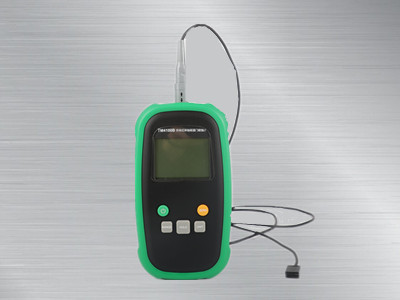

产品展示Product show

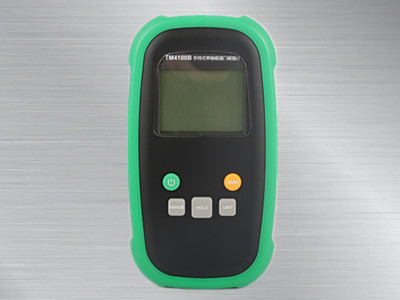

  • TM4100B手持式单轴磁通门磁强计TM4100B单轴磁强计

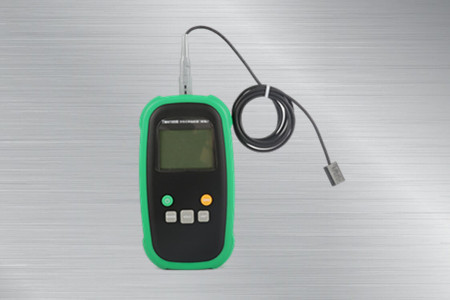

  • TM4100B手持式单轴磁通门磁强计TM4100B手持式单轴磁通门磁强计

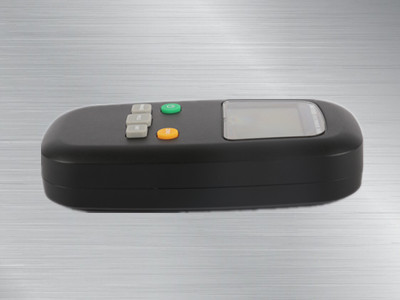

  • TM4100B手持式单轴磁通门磁强计手持式单轴磁通门磁强计
产品参数Product Parameter

     产品概述:

  TM4100B 是一款便携式的弱磁测量仪器,配备了高灵敏度、高线性度、低漂移的磁通门传感器,并应用了先进的数字信号处理技术,相比于霍尔效应式的磁测量仪器, 可更准确地测量空间微弱磁场。适应于测量磁性材料或金属零件的剩磁、监视环境磁场、地磁检测、磁屏蔽的衰减特征评估、检测精密仪器的磁场漂移、包裹检测、地质勘探等需要测量微弱磁的应用场景。


TM4100B单轴磁强计2


 产品特点:

  1.磁场测量范围:2000 μT,自动量程切换,具有 2 级或 1 级二种规格可选。

  2.一键单位切换:量值可选μT ( 微特 )、mG ( 毫高斯 ) 等磁场单位。

  3.最大量值保持:便于在磁场快速变化时记录其最大磁场值。

  4.相对测量模式:可将当前显示值清零,可有效规避地磁场或杂散磁场对测量的影响。

  5.一键清零功能:用于测量前消除零点漂移对测量的影响。

  6.内置USB 通讯接口,方便数据导出或连接采样系统。

  7.体积小、重量轻、功耗低,非常适用于携带至现场测量。

 产品规格:

探头( μT )

分辨力( nT )

测量不确定度(k=2)

噪声@1Hz

温度系数( %/°C )

2 级

1 级

100

10

2%

1%

< 20nTrms

± 0.1

500

10

2%

1%

< 20nTrms

± 0.1

1000

100

2%

1%

< 20nTrms

± 0.1

2000

100

2%

1%

< 20nTrms

± 0.1


      1.测量范围:0~± 2000 μT,5 位显示

  2.频率响应:DC~400 Hz

  3.线性度:优于± 0.1%

  4.噪声:< 20nTrms @1Hz

  5.根据测量磁场的大小选用对应规格的磁场探头,以达到最佳的测量不确定度。

TM4100B单轴磁强计4


 一般技术规格

  1.供电电源:3 节 AA 干电池或USB 供电

  2.工作环境:0 ℃~40 ℃,20%~80% R·H,不结露

  3.储存环境:-20 ℃~70 ℃,< 85% R·H,不结露

  4.主机尺寸:165 mm × 90 mm × 40 mm (长×宽×高)

  5.探头尺寸:20 mm × 13 mm ×13 mm (长×宽×高)

  6.装置质量:约 350 g

  7.通讯接口:磁通门探头输入接口、USB 接口

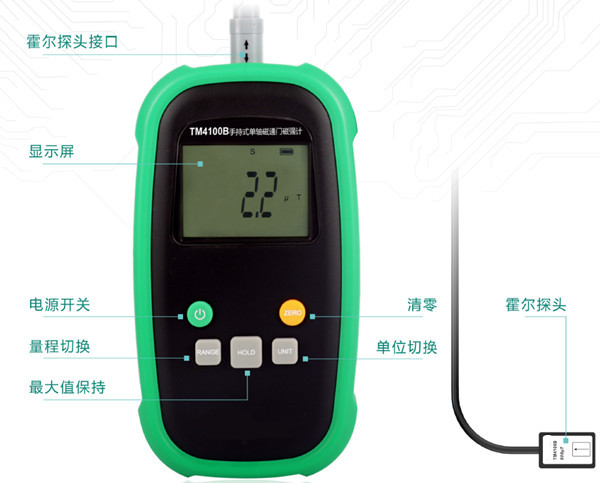

 按键功能

分解图

序号

名称

说明

1

显示屏

显示被测量的磁场值、磁场方向、电池电量等信息。

2

电源开关

一键开机或关机

3

量程切换

若更换其他量程的探头,需按该键切换量程。

4

最大值保持

按此键可自动保持并显示最大磁场值,再按此键取消保持。

5

单位切换

按此键可在μT 和 mG 单位之间切换

6

相对测量

将当前显示值清除,可有效规避地磁场或杂散磁场。

7

探头接口

连接仪器与磁通门探头

8

磁通门探头

将探头靠近待测磁场并保持正确方向进行测量

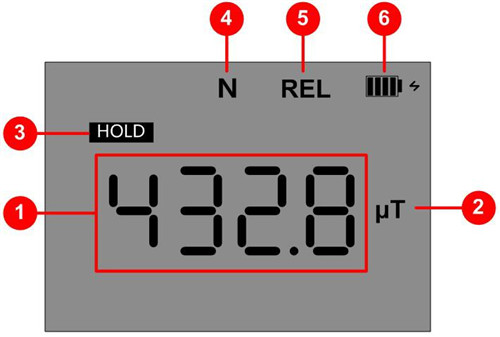

显示屏显示功能

显示屏功能_副本



序号

名称

说明

1

测量数值显示

实时显示被测磁场的数值
Hold 住时锁定最大磁场强度数值,请勿进行其他按键操作。

2

磁场单位

显示当前磁场单位,可按“Unit”键切换μT 或 mG。

3

最大值保持标志

按 Hold 键后,显示则会锁定最大磁场强度数值。
并在左上角给出“hold”的标志,解除后该标志消失。

4

磁场极性

当磁场方向是从探头正面穿过时,数值前显示“N”
当磁场方向是从探头背面穿过时,数值前显示“S”

5

相对测量标志

按 Zero 键后,仪器会发出“滴”的声音,并在该处显示“REL”,标示进入相对测量模式。

6

电池电量

当电池电量用尽时,电量图标消失,此时请更换电池。
如果连续 5 分钟未有任何操作,仪器将会自动关机。

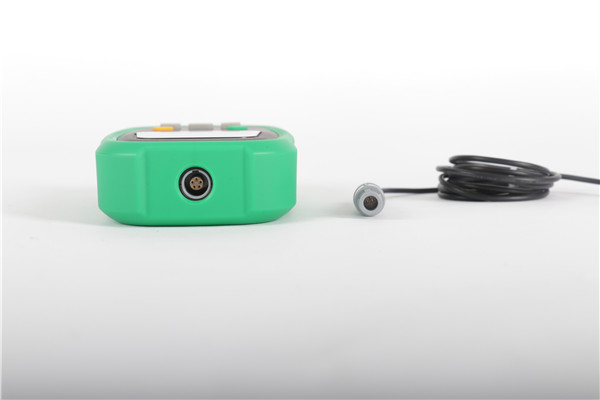

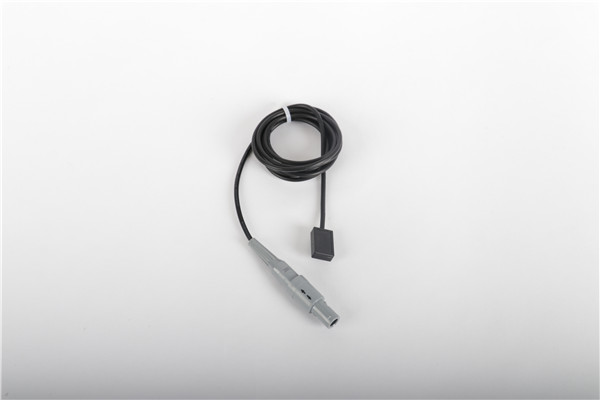

  磁通门探头

TM4100B单轴磁强计5


11

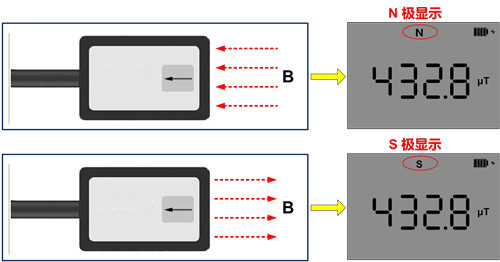

  磁通门探头及磁场极性显示示意图
探头_副本

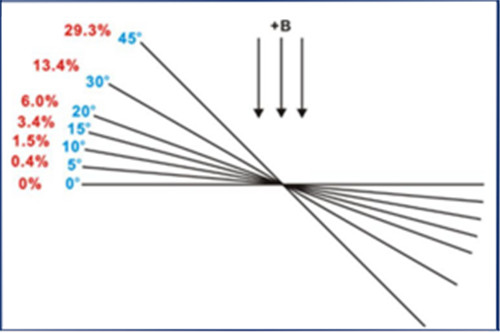

  探头与及磁场角度所对应的测量误差

      注意:
  正确操作:

  1.本仪器是用于测量微弱磁场,除此之外不得用于其他用途,特别是用于测量恒定的强磁场。

  2.若测量金属零件的剩磁时,应尽可能地将探头贴近于样品表面, 越远离样品,磁场衰减程度越大,所测得的数值也越小。

  3.测量磁场时,应使探头平面与磁场始终保持垂直,如图 2.3 所示。

  4.若磁场与探头没有垂直,会引入测量误差,如图 2.4 所示,即使偏离5°,也会产生 0.4% 的测量误差。

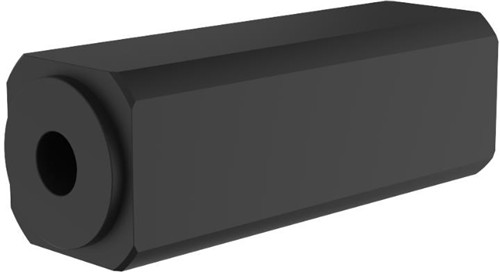

    磁屏蔽腔 (选件)



磁屏蔽腔_副本


  磁屏蔽腔图

  1.屏蔽框由高导磁率的屏蔽材料制成,可完全去除地磁场的影响。

  2.内磁场<10-6 T,检定时可直接视为零磁。

  3.体积小、重量轻(约 1 kg)、做工精巧、便于携带。

  4.该装置适用于检定探头的的零位漂移。

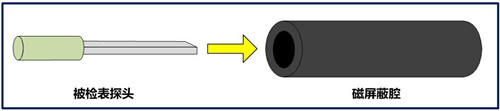

典型应用示意图_副本


      典型应用示意图

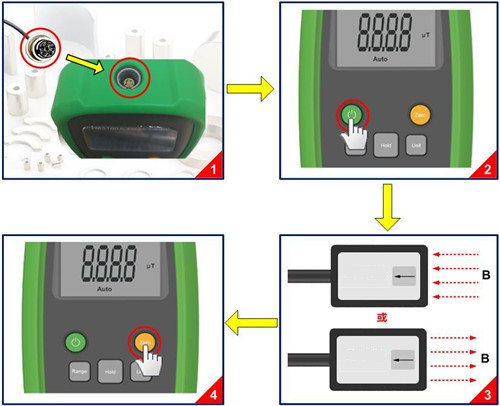

     基本测量步骤


22


  基本测量步骤示意图

序号

说明

1

将磁通门探头插入主机对应的插口。

2

按下电源开关按钮,开机预热 20-30 分钟。

3

将探头放置于待测磁场中(使磁场方向垂直于磁通门探头的平面),待数值稳定后读取显示的磁场值。

4

若需要进入相对测量模式、最大值保持或切换单位,请按对应的按键。

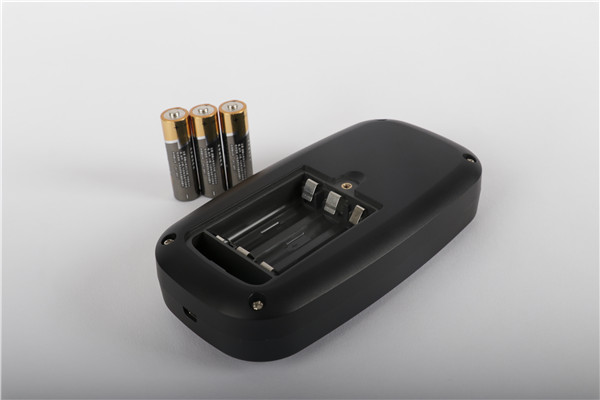

电池更换

TM4100B单轴磁强计1


电池更换示意图_副本

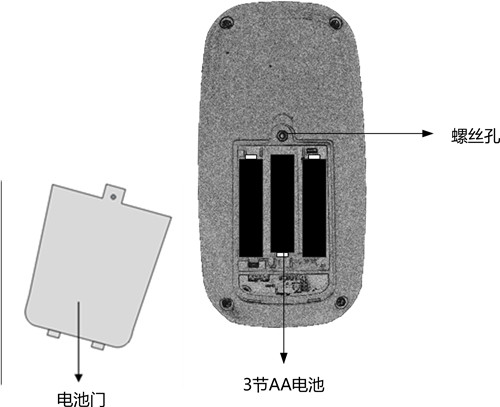

  电池更换示意图

  注意:为了避免错误的读数,在显示屏右上角未显示电池图标时,应立即更换电池。更换电池的步骤:

  1.用十字起逆时针旋转电池门的螺丝,取下电池门。

  2.取出旧的AA 电池,再将新电池放置在电池仓中。

  3.盖上电池门扭上螺丝,开机后屏幕右上角显示电池电量。

 一般故障分析

故障说明

解决方法

无法开机

请检查电池仓中是否有电池,电池是否电量不足。
若均无以上问题,请您联系厂家客服

使用一会后自动关机

如果无操作 5 分钟,该设备会自动关机。若不到 5 分钟即
关机,很有可能电池电量不足,请更换新电池

屏幕中数字无规律跳动

请检查防水航空探头接口是否旋紧

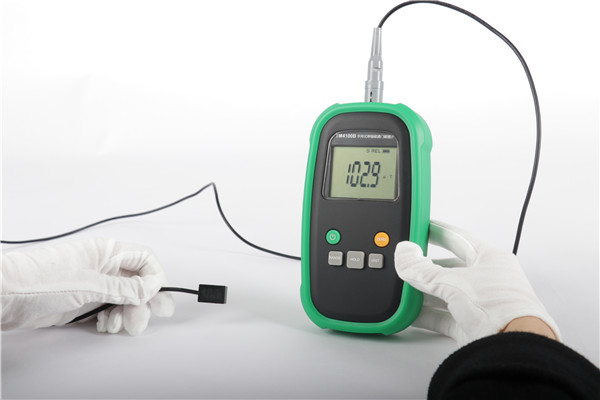

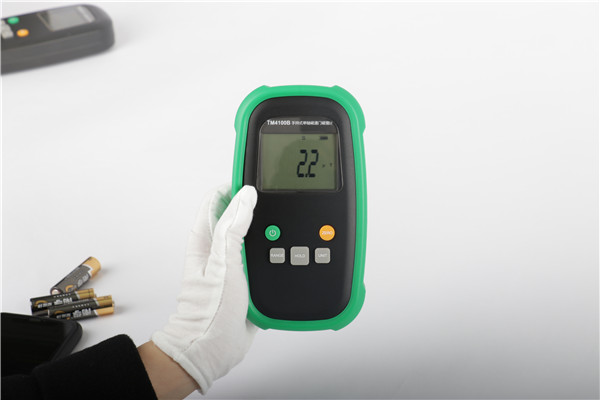

  应用案例:


TM4100B单轴磁强计3

应用范围:


应用范围
