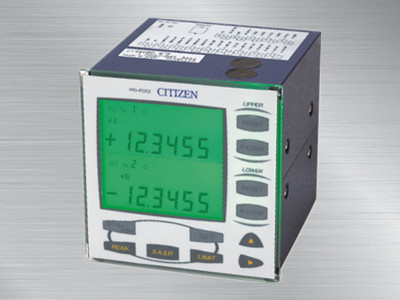

  • 西铁城CITIZEN显示器IPD-FCC
西铁城CITIZEN显示器IPD-FCC

西铁城CITIZEN显示器IPD-FCC,DIN96X96的小型演算器,双检测器的和差演算功能(可同时连接2个检测器的机型)、搭载振幅、偏心等便利的测定功能。

全国热线

177-2792-5682

产品特点product feature
西铁城CITIZEN显示器IPD-FCC

日本西铁城CITIZEN显示器

西铁城CITIZEN显示器IPD-FCC,DIN96X96的小型演算器,双检测器的和差演算功能(可同时连接2个检测器的机型)、搭载振幅、偏心等便利的测定功能;上下段可分别进行测定条件设定、公差设定值等7种功能的设定;全系列具备合格判定输出功能。也可选用BCD输出、RS-232C输出。

产品展示Product show

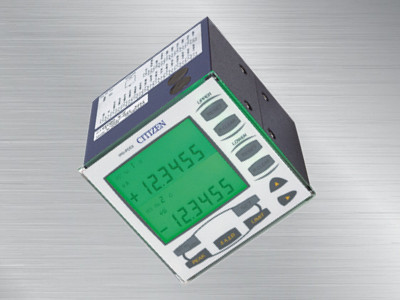

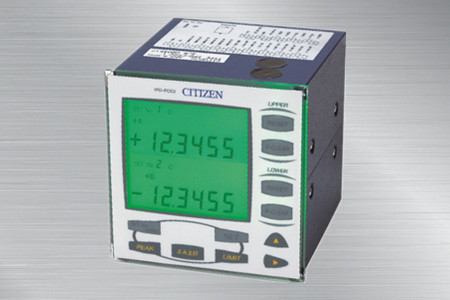

  • 西铁城CITIZEN显示器IPD-FCCIPD-FCC显示器
  • 西铁城CITIZEN显示器IPD-FCC 西铁城CITIZEN显示器IPD-FCC
  • 西铁城CITIZEN显示器IPD-FCC西铁城CITIZEN显示器
产品参数Product Parameter

  产品特性:

       1.本测定器采用光电检出方式检出中心轴的直线移动量并转为数据。

   2.
 与以往的表盘式计测器所采用的回转角度转换为长度的计测方式不同,本测定器全测定范围内都可以得到高精度的测定值。


  3.另外,检测器与显示器分离的方式,适合用于机械的组立。多种显示和控制用显示器可供选择,具备单一测定、和差演算、峰值对峰值、3段精度显示等功能可满足各种测量需求。

       产品特点:

      1.双检测器的和差演算功能(可同时连接2个检测器的机型)、搭载振幅、偏心等便利的测定功能。

  2.全系列具备合格判定输出功能。也可选用BCD输出、RS-232C输出。

  3.上下段可分别进行测定条件设定、公差设定值等7种功能的设定。

      产品规格:

型式

IPD-FCC1

IPD-FCC1/BO

IPD-FCC1/RS

IPD-FCC2

IPD-FCC2/BO

IPD-FCC2/RS

显示

极性及6位数字(2段),模式显示及绿色/红色背光LCD

最小读取量

0.5/1/5/10um(可选择)※1

显示范围

-99.9995~+99.9995mm

量子化误差

±1个位数

读取速度

2000mm/sec

输入输出

端子台

有(-NG/OK/+NG,误差)

BCD

RS-232C

检出器连接数

1个

2个

和差演算功能

+A+B,+A-B,-A+B,-A-B

归零方式

前面板或是外部信号控制可在任意点归零

数据保持方式

外部信号控制保持面板数据

测定方向切换

+、-(可切换设置)

预设功能

极性及6 位数字预设

选别功能

3段(最大可输入记忆7组*2个数据)

峰值测定

+P,-P,P- P,P-P/2(+P:最大值  -P:最小值)

电源

端子台:DC12-24V(±10%) 9VDC电源供应器(选购品)※2

重量

约630g

约670g

约690g

约640g

约680g

约730g

附属品

装设治具X 2
橡胶足X4

装设治具X2
橡胶足X4
插塞式连接器X1
插塞式连接器盖X1

装设治具X2
橡胶足X4
EXT IN 配件X1

装设治具X2
橡胶足X4

装设治具X2
橡胶足X4
插塞式连接器X2
插塞式连接器盖X2

装设治具X2
橡胶足X4
EXT IN 配件X1

  ※1取决于使用中的检测器的最小读取量。

 ※2   AC接头(型式:DGB-AC-ADAPTER)为另售.

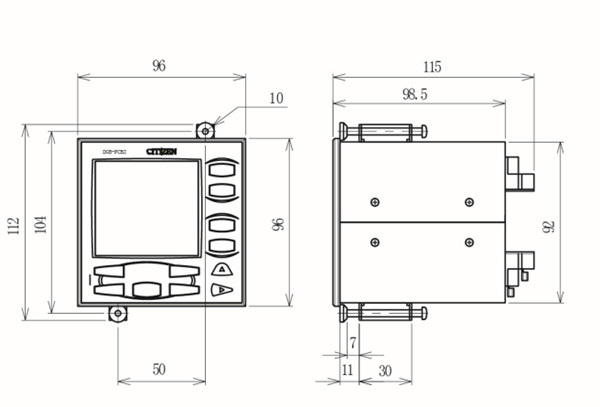

      产品尺寸图:

IPD-FCC尺寸图

        MSS(复合显示·复合数据管理·系统)

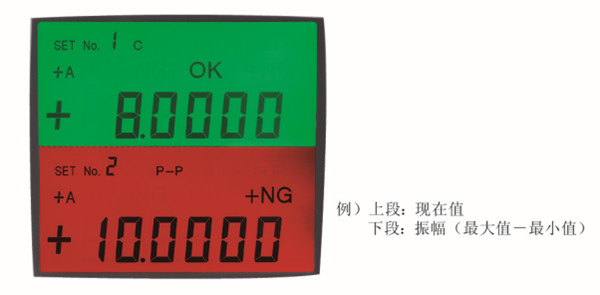

     复合显示】

       可分别进行各检测器之间立的检测及显示。

 图1

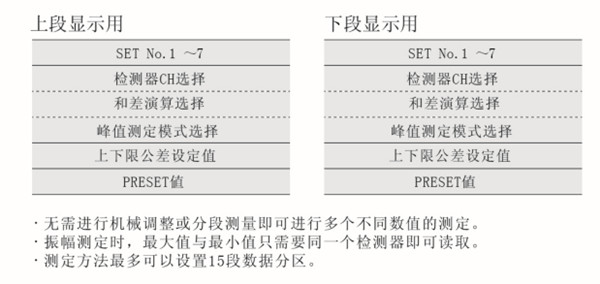

【复合数据管理】

  上段、下段可分别进行测定条件设定、公差设定等7种条件设定。


图2
