西铁城CITIZEN显示器DGB-FCB,电子比测探针，96*96小型DIN设计，可链接2个检测器，进行2个检测器数值之间和差运算。
177-2781-6361
西铁城CITIZEN显示器DGB-FCB,电子比测探针，96*96小型DIN设计，可链接2个检测器，进行2个检测器数值之间和差运算。也包含了峰值运算功能，可方便用于振幅及偏心的计算，上下段可分别进行测定条件设定、公差设定值等7种功能的设定；全系列配合合格判定功能，可搭配配BCD、RS232C等输出。

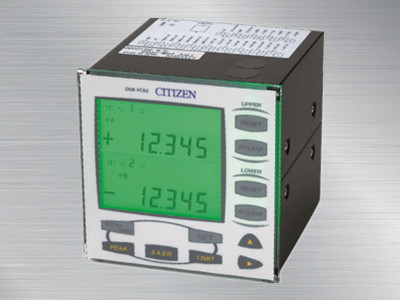

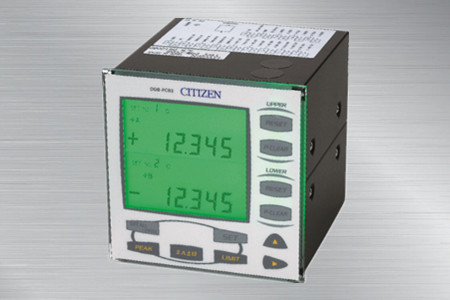

DGB-FCB显示器
西铁城CITIZEN显示器DGB-FCB
西铁城CITIZEN显示器
产品特性：
1.本测定器采用光电检出方式检出中心轴的直线移动量并转为数据。
2. 与以往的表盘式计测器所采用的回转角度转换为长度的计测方式不同，本测定器全测定范围内都可以得到高精度的测定值。
3.另外，检测器与显示器分离的方式，适合用于机械的组立。多种显示和控制用显示器可供选择，具备单一测定、和差演算、峰值对峰值、3段精度显示等功能可满足各种测量需求。
产品特点：
1.可链接2个检测器，进行2个检测器数值之间和差运算。也包含了峰值运算功能，可方便用于振幅及偏心的计算。
2.全系列配合合格判定功能，可搭配配BCD、RS232C等输出。
3.上下段可分别进行测定条件设定、公差设定值等7种功能的设定。
产品规格：
|
型式 |
DGB-FCB1 |
DGB-FCB1/BO |
DGB-FCB1/RS |
DGB-FCB2 |
DGB-FCB2/BO |
DGB-FCB2/RS |
|
|
显示 |
极性及5位数（2段）、模式显示、绿/红色LCD背景灯 |
||||||
|
显示分辨率 |
1/5/10μm※1 |
||||||
|
显示范围 |
-99.999～+99.999mm |
||||||
|
量子化誤差 |
±1digit |
||||||
|
应答速度 |
1000mm/sec |
||||||
|
输 |
端子台 |
○（-NG/OK/+NG、异常判定） |
|||||
|
出 |
BCD接头 |
－ |
○ |
－ |
－ |
○ |
－ |
|
入 |
RS-232C |
－ |
－ |
○ |
－ |
－ |
○ |
|
检测器接入数 |
1ch |
2ch |
|||||
|
和差演算功能 |
－ |
+A+B、+A-B、-A+B、-A-B |
|||||
|
归零方式 |
前面板按键或外部信号输入均可 |
||||||
|
数据保持方式 |
外部信号显示或者自身数据的保持 |
||||||
|
测定方向切换 |
＋／－（可根据设定切换） |
||||||
|
预设值功能 |
极性及5位数 |
||||||
|
分区功能 |
3段数据分区（最大可设置7种X2段） |
||||||
|
峰值测定 |
+P, -P, P-P, （P-P）/2 （+P:最大、-P:最小） |
||||||
|
電源 |
端子台：12V-24V（±10%）、DCIN：DC9V AC接头※2 |
||||||
|
質量 |
約630g |
約670g |
約690g |
約640g |
約680g |
約730g |
|
|
附属品 |
装设冶具×2 橡胶足×4 |
装设冶具×2 |
装设冶具×2 |
装设冶具×2 橡胶足×4 |
装设冶具×2 |
装设冶具×2 |
|
※1取决于使用中的检测器的最小读取量。
※2 AC接头（型式：DGB-AC-ADAPTER）为另售。

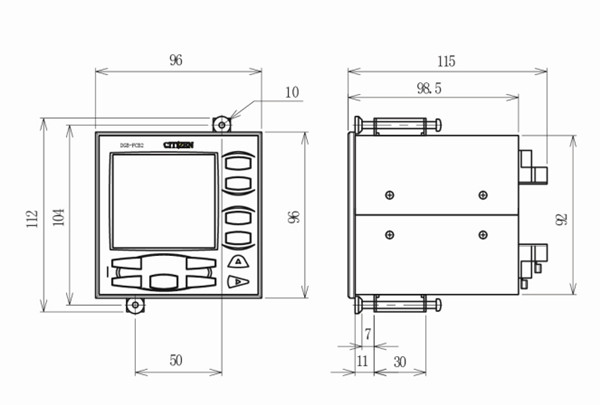

产品尺寸图：
