  • 西铁城CITIZEN显示器EM-SA1R
西铁城CITIZEN显示器EM-SA1R

西铁城CITIZEN显示器EM-SA1R,超小型63(W)X24(H)X48(D)mm,最小读取量/0.1um、1um、10um。电子检测器EM-SA1R在保持最小读取量0.1um的高度感、高精度的同时,实现了体积缩小为平常几种的1/50的突破。

全国热线

177-2792-5682

产品特点product feature
西铁城CITIZEN显示器EM-SA1R

日本西铁城CITIZEN显示器

西铁城CITIZEN显示器EM-SA1R,超小型63(W)X24(H)X48(D)mm,最小读取量/0.1um、1um、10um。电子检测器EM-SA1R在保持最小读取量0.1um的高度感、高精度的同时,实现了体积缩小为平常几种的1/50的突破。另外,功能上也实现了母机与子机的组合连接,统一控制等,多点测量的新功能。在前几种的基础上实现了机能提高与节省空间的新突破。

产品展示Product show

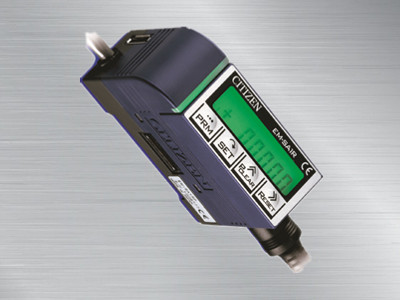

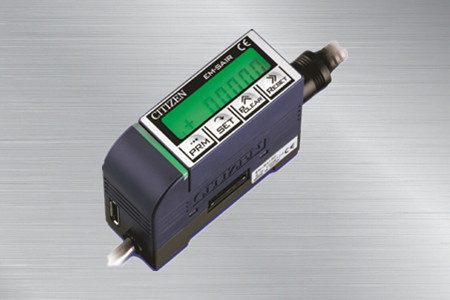

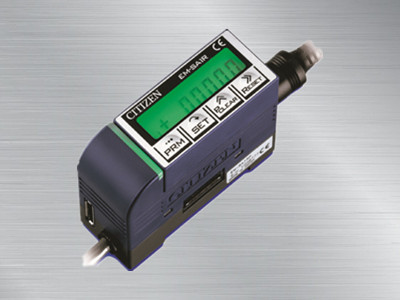

  • 西铁城CITIZEN显示器EM-SA1REM-SA1R显示器
  • 西铁城CITIZEN显示器EM-SA1R 西铁城CITIZEN显示器EM-SA1R
  • 西铁城CITIZEN显示器EM-SA1R西铁城CITIZEN显示器
产品参数Product Parameter

  产品特性:

       电子检测器EM-SA1R在保持最小读取量0.1um的高度感、高精度的同时,实现了体积缩小为平常几种的1/50的突破。

  另外,功能上也实现了母机与子机的组合连接,统一控制等,多点测量的新功能。在前几种的基础上实现了机能提高与节省空间的新突破。

       产品特点:

       1.超小型63(W)X24(H)X48(D)mm

  2.最小读取量/0.1um、1um、10um。

  3.-NG/OK/+NG/6段数据分区。

  4.RS-232C输出规格※1

  5.模拟输出规格※1

  6.※1为各专用显示器

      产品规格:



型式

EM-SA1RP/RS(母机)

EM-SA1RP/AN(母机)

EM-SA1RC(子机)

显示

极性及6位数(2段)、模式显示、绿/红色LCD背景灯

显示分辨率

0.1/1/10μm(根据设定可替换)

显示范围

-99.999~+99.999mm

指示誤差

±1%±1digit

应答时间

                       归零/数据更新/保持;;Max20ms                                   RS-232C通信;约2Xn台+3ms

合格判定机能

-NG/OK/+NG/6段分区

RS-232C ※1

配备

模拟输出※1

配备

配备

检测器接入数

1ch

归零设定

前面板输入、外部信号、RS连接线输入任意均可

数据保持方式

外部信号显示或者自身数据的保持

峰值测定

+P, -P, P-P, (P-P)/2 (+P:最大、-P:最小)

异常判定

配备

测定条件设定

7种(按键输入或RS连接线输入)

精度保证温度范围

24℃±5℃

使用周围温度

0~+40摄氏度(但是不可以结露或结冰)保存时-10~+60℃

电源

DC12V±10%或者DC24V±10%

消费电流

100mA以下

重量

约110g

约60g

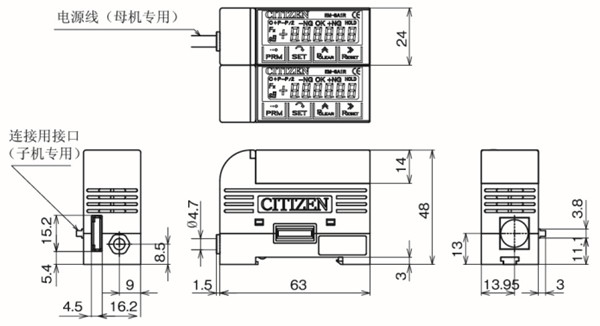

外观尺寸

63(W)X24(H)X48(D)mm

适合规格

EMC指令(EN61326-1:2006)

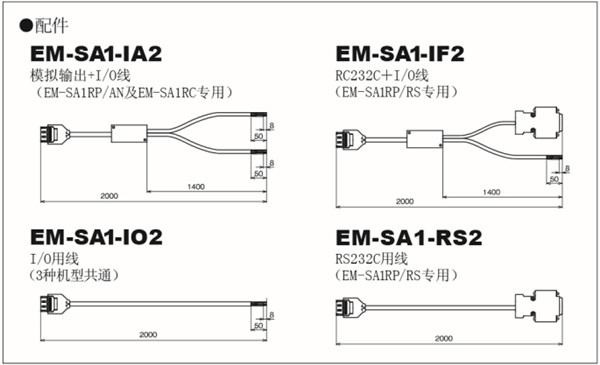

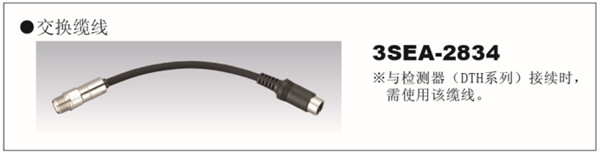

※1需使用配件中各专用连接线。另外,模拟输出为与绝对值输出相对的输出方式
※2   特殊品的DTM-AM,也可以作为配件使用(零售).详细用途请另行咨询。


【红绿两种颜色使合格与否一目了然】

  1


根据设定值的判断、背景灯可以在绿色(OK)与红色(NG)之间进行跳转,在很远的地方就可以清楚的进行确认。

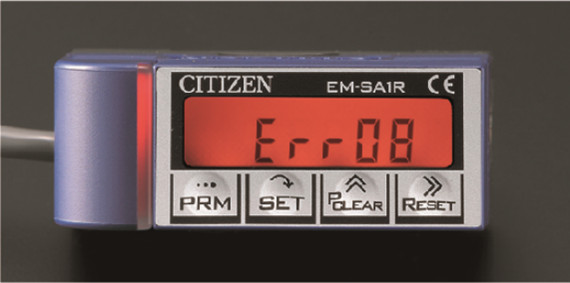

  另外,当出现机器自身的错误等异常状况时,也可以立即变换红色的背景灯进行示警

【最多可设定7段测定条件】

2

  从前面板或外部信号输入可以方便的设定最多7段设定条件,并对输出的数值进行判断、分区等等,实现了峰值测定

机能等管理能力的提高。


  【RS-232C·模拟输出】

3

  各专用演算器配备完整后,可轻松导入现在的使用环境,最适合需要进行视图确认的精密产线。

【独创盒式结构可实现各种连接配置】

  【DIN轨道设置】

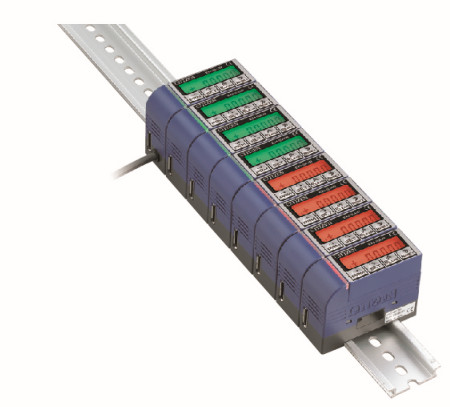

4


  1台母机可连接8台子机,可对全部的显示器进行统一控制

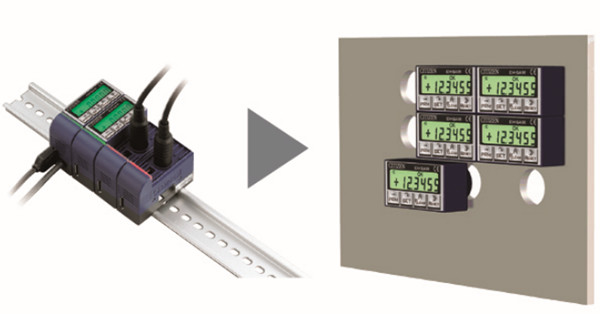

 【可拆分的显示组合】


5



显示组件为可拆分式,可以从本体上拆下来装配到设备的控制面板上,可进行紧密配置以节省空间。

  ※控制面板安装时,需选用组合套件(EM-SA1-DPM)。


6

7

8
