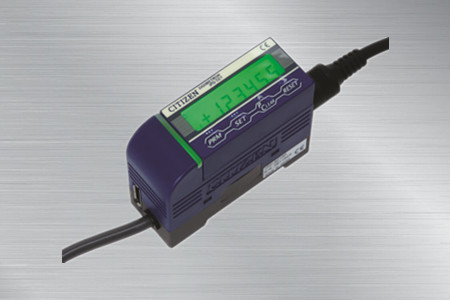

  • 西铁城CITIZEN显示器IPD-SC1R
西铁城CITIZEN显示器IPD-SC1R

西铁城CITIZEN显示器IPD-SC1R,西铁城比测探针,只有烟盒大小的超小型显示器,显示屏部分可以分离安装;最小读取周期1msec内最多可以高速存储2048个数值。

全国热线

177-2781-6361

产品特点product feature
西铁城CITIZEN显示器IPD-SC1R

日本西铁城CITIZEN显示器

西铁城CITIZEN显示器IPD-SC1R,西铁城比测探针,只有烟盒大小的超小型显示器,显示屏部分可以分离安装;最小读取周期1msec内最多可以高速存储2048个数值;多个显示器连接时可进行同时控制;相连接的多个显示器之间可自由进行四则运算。

产品展示Product show

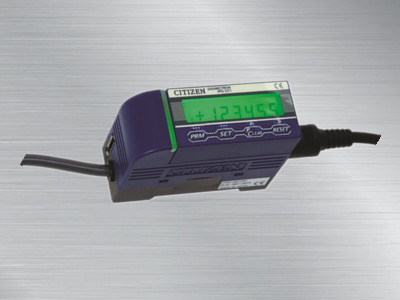

  • 西铁城CITIZEN显示器IPD-SC1RIPD-SC1R显示器

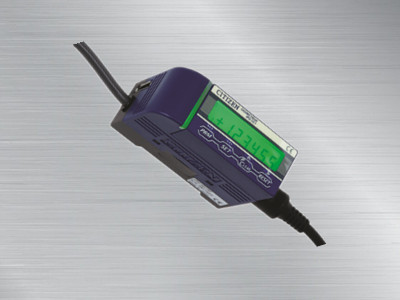

  • 西铁城CITIZEN显示器IPD-SC1R 西铁城CITIZEN显示器IPD-SC1R

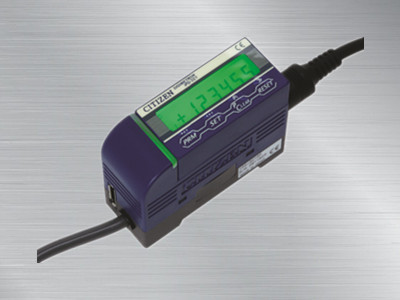

  • 西铁城CITIZEN显示器IPD-SC1R西铁城CITIZEN显示器
产品参数Product Parameter

  产品特性:

       1.本测定器采用光电检出方式检出中心轴的直线移动量并转为数据。

   2.
 与以往的表盘式计测器所采用的回转角度转换为长度的计测方式不同,本测定器全测定范围内都可以得到高精度的测定值。


  3.另外,检测器与显示器分离的方式,适合用于机械的组立。多种显示和控制用显示器可供选择,具备单一测定、和差演算、峰值对峰值、3段精度显示等功能可满足各种测量需求。

       产品特点:

       1.最小读取周期1msec内最多可以高速存储2048个数值。

  每个显示器内部均可存储2048个读取值,最快可在1msec周期内存储完成。

  存储后可以利用RS232C进行外部输出,此功能可用于形状测定

  2.多个显示器连接时可进行同时控制。

  当多个显示器同时连接时,可利用外部信号控制同时将每个显示器的数据同步归零或同步存储。另外,可根据分组状况,分别对每组多个的显示器进行同时控制

  3.相连接的多个显示器之间可自由进行四则运算

  母机可以收集所有子机的数据进行运算、显示或输出。例如,可以求三台的平均值或16台的总和等等。另外还可以将各个显示器的数值设定为常数。

      产品规格:

形式

 IPD-SC1RP母机

IPD-SC1RC子机

电源电压

DC12-24V±10%

消费电流

200MA以下

显示

极性及6位数、模式显示、绿/红色LCD背景灯

显示分辨率

0.1/0.5/1/5/10um※1

显示范围

-99.9999--+99.9999mm

量子化误差

±1digit

应答速度

2000mm/sec(使用0.5um分辨率检测器时)

检测器接入数

1ch

链接台数上限

16台(1台母机+15台子机)

归零方式

前面板按键或外部信号、RS连接线输入均可

预设值功能

极性及6位数

数据保持

外部信号显示或者自身数据的保持

测定方向切换

+/-(可根据设定切换)

异常判定

配备

合格判定功能

-NG/OK/+NG

测量数值存储

2048个数值

输入

归零、储存指令、数据保持、数据更新

※1取决于使用中的检测器的最小读取量。

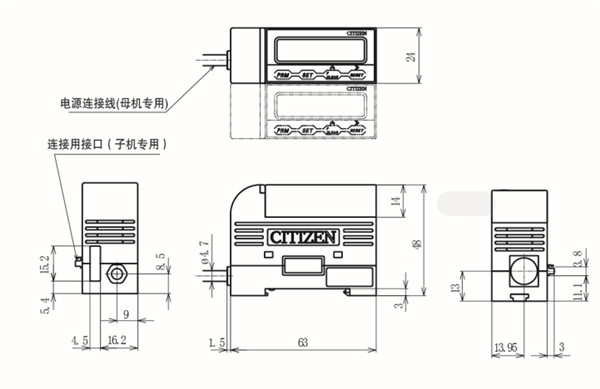

      产品尺寸图:


尺寸图

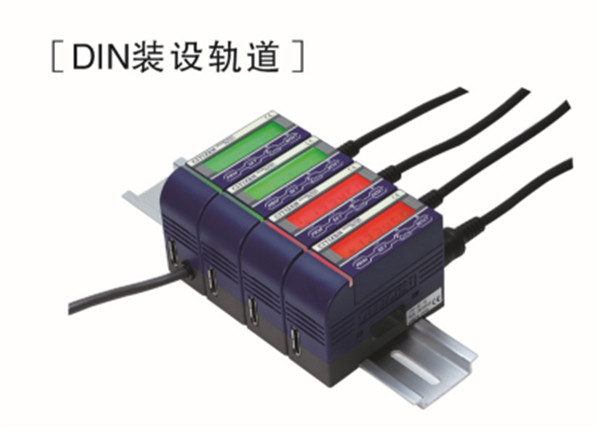

   【DIN装设轨道】

  1台母机可连接15台子机。RS232C仅可与母机相连,可下指令读取所有子机的资料或进行运算,能有有效简化系统。


DIN装设轨道

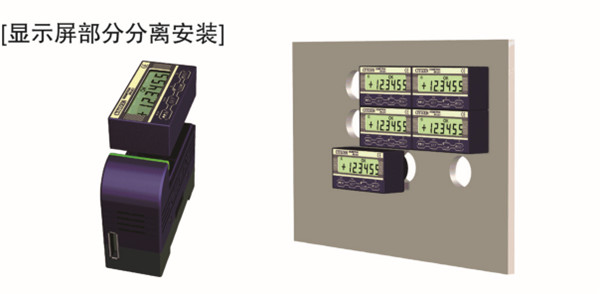

 【显示器部分分离安装】

  显示屏部分可分离安装,可以把显示屏单独安装在设备的控制面板上。(需另购IPD-SC1-DPM连接线)。



显示器部分分离安装

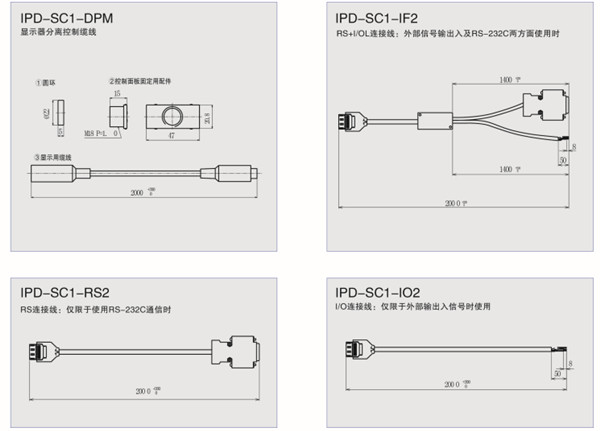

 【IPD-SC1R用配件】

IPD-SC1R用配件

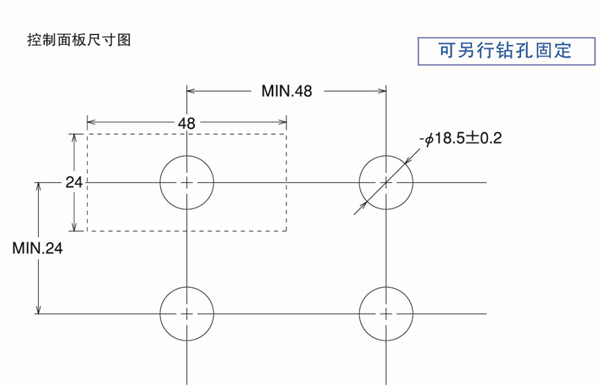

    控制面板尺寸图:


控制面板尺寸图

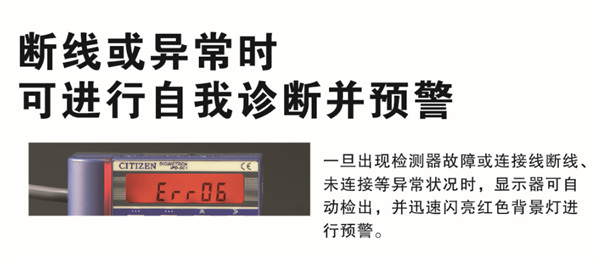

预警

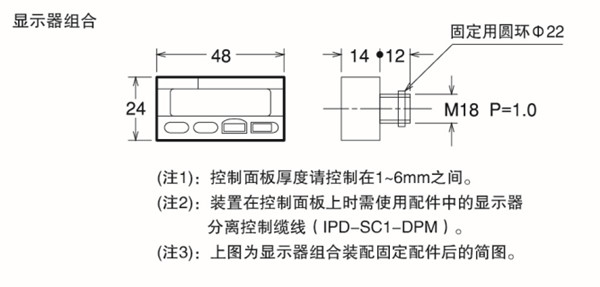

          显示器组合:

显示器组合
