西铁城CITIZEN显示器IPD-CC1,DIN48X45的小型演算器，7段数据分区、并具有峰值测定等常用功能，容易辨识的双色显示。
177-2781-6361
西铁城CITIZEN显示器IPD-CC1,DIN48X45的小型演算器，7段数据分区、并具有峰值测定等常用功能，容易辨识的双色显示；全部机型均搭载合格判定输出。也可以选择BCD输出或RS-232C输出。

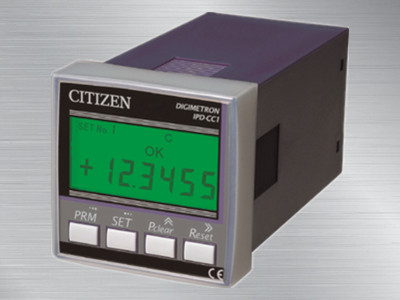

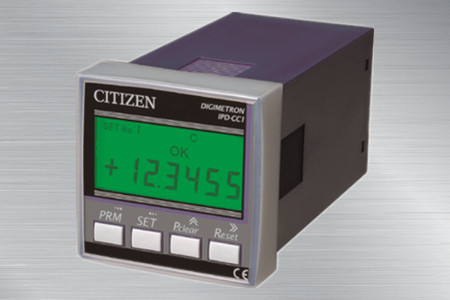

IPD-CC1显示器
西铁城CITIZEN显示器IPD-CC1/em>
西铁城CITIZEN显示器
产品特性：
1.本测定器采用光电检出方式检出中心轴的直线移动量并转为数据。
2. 与以往的表盘式计测器所采用的回转角度转换为长度的计测方式不同，本测定器全测定范围内都可以得到高精度的测定值。
3.另外，检测器与显示器分离的方式，适合用于机械的组立。多种显示和控制用显示器可供选择，具备单一测定、和差演算、峰值对峰值、3段精度显示等功能可满足各种测量需求。
产品特点：
1.DIN48X45的小型演算器。
2.全部机型均搭载合格判定输出。也可以选择BCD输出或RS-232C输出。
3.7段数据分区、并具有峰值测定等常用功能。

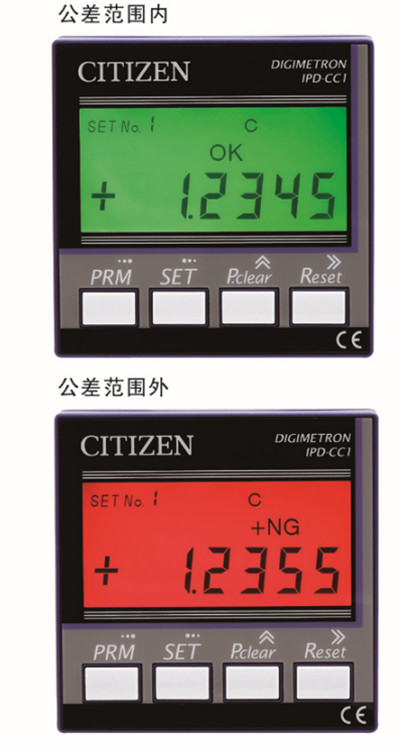

4.容易辨识的双色显示。
产品规格：
|
模型 |
IPD-CC1 |
IPD-CC1/BO |
IPD-CC1/RS |
|
显示 |
极性及6位数、模式显示、绿/红色LCD背景灯 |
||
|
显示分辨率 |
（可选设置）0.1/0.5/1/5/10μm※1 |
||
|
显示范围 |
-99.9999?99.9999毫米 |
||
|
量化误差 |
±1digit |
||
|
响应速度 |
2000mm/sec |
||
|
输入和输出 |
I / O接口 |
○（-NG/OK / + NG，异常判定） |
|
|
BCD接头 |
- |
○ |
- |
|
RS-232C |
- |
- |
○ |
|
输入探测器数 |
1ch |
||
|
和与差计算功能 |
- |
||
|
归零方法 |
前面板按键或外部信号输入均可 |
||
|
数据保持系统 |
外部信号显示或者自身数据的保持 |
||
|
测量方向转换 |
+ / - （通过设置可选） |
||
|
预置功能 |
极性及6位数 |
||
|
排序功能 |
7段数据分区（最大可设置7组） |
||
|
峰值测量 |
+ P，-P，P-P（P-P）/ 2（+ P：最大值，-P：最小） |
||
|
电源 |
DC12V-24V（±10％） |
||
|
附属品 |
面板安装框架 |
||
|

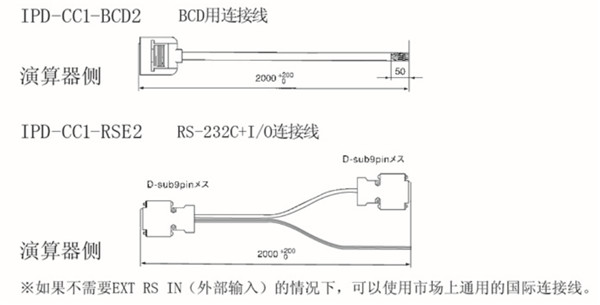

专用配件（另售） |
- |
BCD输出用带接口连接线 IPD-CC1-BCD2 |
RS-232C连接线IPD-CC1-RSE2 |
※1取决于使用中的检测器的最小读取量。

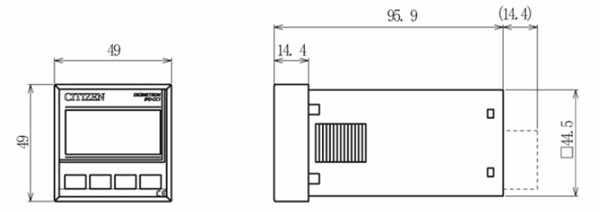

产品尺寸图：
