  • XC-C-06-N无涂层型无毛刺倒角刀
XC-C-06-N无涂层型无毛刺倒角刀

日本锐必克XEBEC无毛刺倒角刀XC-C-06-N,无涂层型,刀刃直径4mm,柄径6mm,全长60mm,目标倒角尺寸C0.7-C1.5,该倒角刀在使用过程中不会产生二次毛刺,避免了再一道去毛刺工序,因此有助于提高生产效率,降低刀具成本。适用加工材质有色金属、塑料。

全国热线

177-2781-6361

产品特点product feature
XC-C-06-N无涂层型无毛刺倒角刀

日本锐必克XEBEC无毛刺倒角刀

日本锐必克XEBEC无毛刺倒角刀XC-C-06-N,无涂层型,刀刃直径4mm,柄径6mm,全长60mm,目标倒角尺寸C0.7-C1.5,该倒角刀在使用过程中不会产生二次毛刺,避免了再一道去毛刺工序,因此有助于提高生产效率,降低刀具成本。适用加工材质有色金属、塑料。

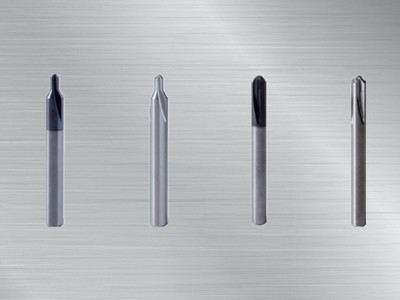

产品展示Product show

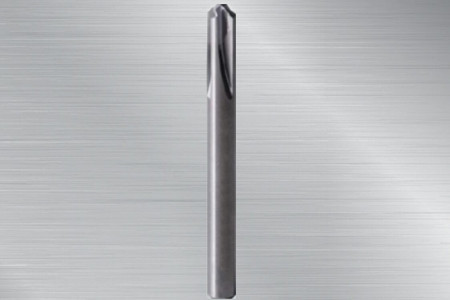

  • XC-C-06-N无涂层型无毛刺倒角刀XC-C-06-N无涂层型无毛刺倒角刀<

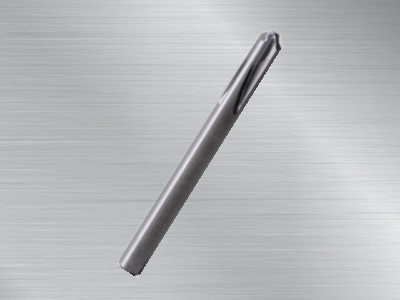

  • XC-C-06-N无涂层型无毛刺倒角刀锐必克无涂层型无毛刺倒角刀

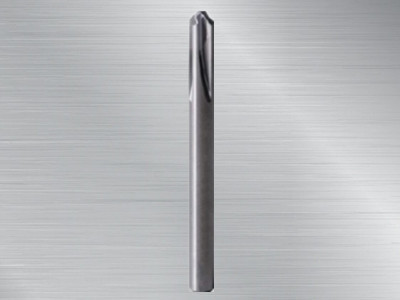

  • XC-C-03-M涂层型无毛刺倒角刀日本锐必克无毛刺倒角刀
产品参数Product Parameter

        产品特长:

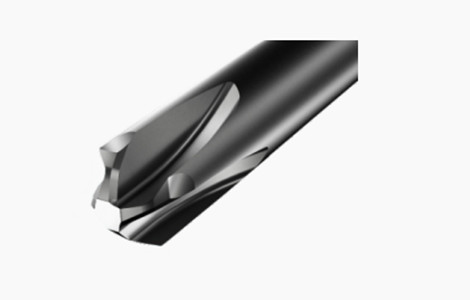

      1.专利V型刃设计


专利V型刃设计


  独特设计切割完成的倒角,无二次毛刺,避免了再进行一次去毛刺加工工序。

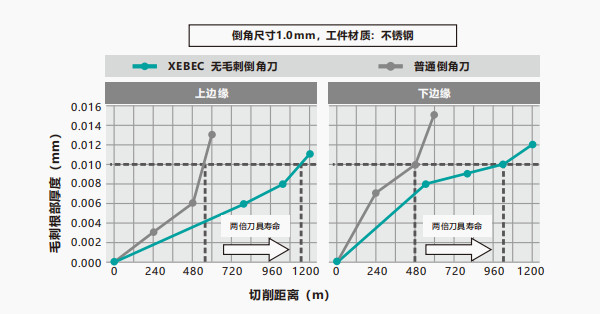

  2.长寿命

  测试表明,该刀具的使用寿命至少是普通倒角刀的两倍。




寿命长

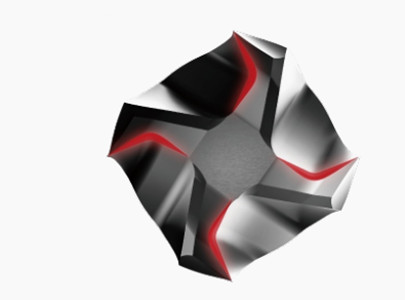

    3.多刃

多刀刃设计,高进给率,能更有效率的去毛刺从而缩短加工时间。


多刃图片

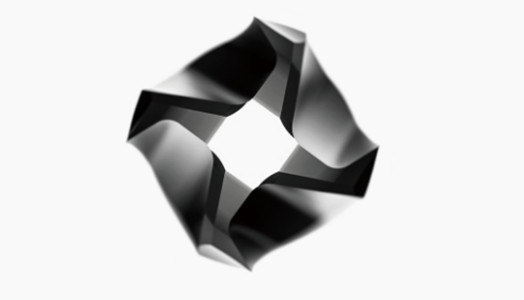

     4.前端扁平形状

  保证定位精度,前端扁平设计可防止钝化和锐化可能导致的刀具长度测量误差。

前端扁平形状

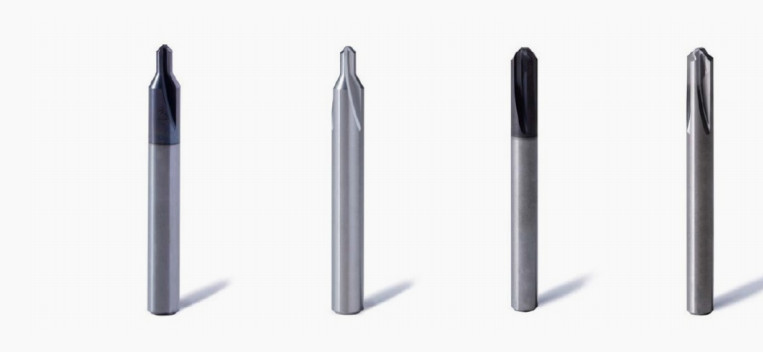

     产品规格:


无毛刺倒角刀

AITiCrN 涂层型
 适用材料 : 一般钢、不锈钢、铸铁、耐热合金、有色金属等

型号

刀具直径 Dc(mm)

柄径   Dcon(mm)

全长 LF
mm)

颈部长度 L1(mm)

最大切割深度
 APMX(mm)

切割角 KAPR
°)

刀刃数

目标倒角尺寸

XC-C-03-M

Φ2

Φ6

50

5

1

45

3

C0.3-C0.6

XC-C-06-M

Φ4

Φ6

60

2

45

4

C0.7-C1.5


无涂层型    适用材料 : 有色金属、塑料

型号

刀具直径 Dc(mm)

柄径   Dcon(mm)

全长 LF
mm)

颈部长度 L1(mm)

最大切割深度
  APMX(mm)

切割角 KAPR
°)

刀刃数

目标倒角尺寸

XC-C-03-N

Φ2

Φ6

50

5

1

45

3

C0.3-C0.6

XC-C-06-N

Φ4

Φ6

60

 -

2

45

4

C0.7-C1.5


    加工参数

  1. 初始加工需参照推荐转速和进给。

2. 为了改善加工效果,可采取调整转速和进给速度等措施,或先尝试较小的倒角尺寸再逐步增加以达到理想的倒角

尺寸。


  3. 如果检测到振动或异响,降低转速和进给速度,或先尝试较小的倒角尺寸再逐步增加达到理想的倒角尺寸。

  4.如果在加工塑料时产生毛刺,建议您保持每刃进给量在0.07mm,并使用与平时相同的转速。

型号 XC-C-03-M/N

工件材质

普通钢

不锈钢

64钛

铬镍铁合金

铝合金

塑料

XC-C-03-M ( AITicrN 涂层 )

XC-C-03-N (无涂层)

切削速度(m/min)

60-100

40-80

45-60

20-30

200-300

10-60

转度(min-1)

12000

9000

8000

4000

40000

12000

进给速度(mm/min)

1800

1350

1200

600

6000

1800

每刃进给量(mm/t)

0.05

0.05

0.05

0.05

0.05

0.05

尺寸图

 型号 XC-C-06-M/N

工件材质

普通钢

不锈钢

64钛

铬镍铁合金

铝合金

塑料

XC-C-06-M ( AITicrN 涂层 )

XC-C-06-N (无涂层)

切削速度(m/min)

60-100

40-80

45-60

20-30

200-300

60-100

C1.0标准
加工参数

转度(min-1)

6300

4800

4000

2000

20000

6300

进给速度(mm/min)

1260

960

800

400

4000

1760

每刃进给量(mm/t)

0.05

0.05

0.05

0.05

0.05

0.07

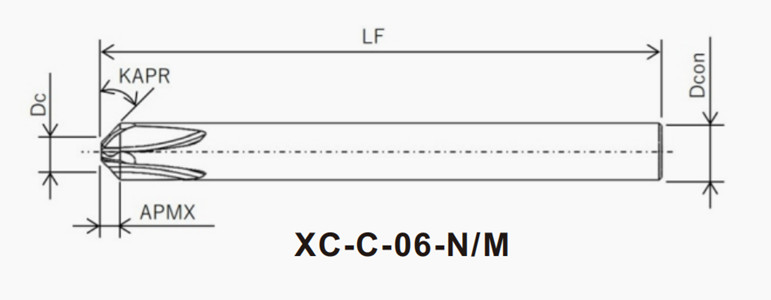

06尺寸图

 XEBEC 无毛刺倒角刀应用

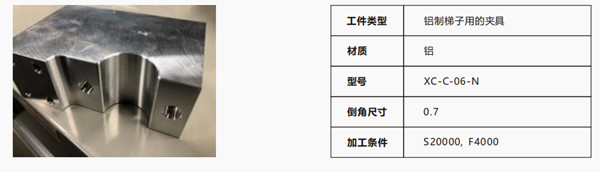

     夹具治具的无毛刺倒角

以前使用砂带机在沉头孔的圆周边缘进行手工倒角,然而这种工具会产生二次毛刺。采用XEBEC无毛刺倒角刀,

倒角间缩短90%,省去了去二次毛刺工序,降低了工具成本。



夹具治具应用案例

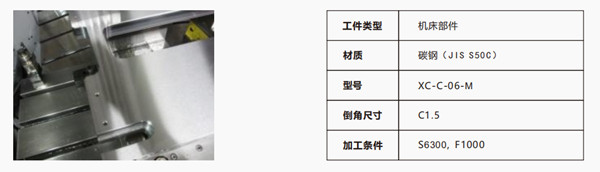

机床部件的无毛刺倒角

倒角后还需要约5分钟用油石手工去除工件前后产生的二次毛刺,这样方式还会刮伤表面。采用XEBEC无毛刺倒角

刀,避免二次加工导致的表面损失问题。


机床部件应用案例

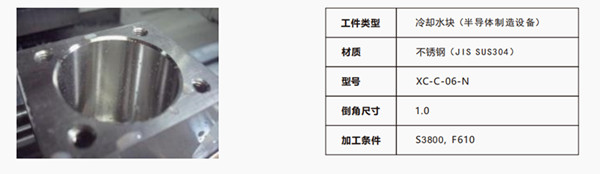

水冷模块的无毛刺倒角(半导体制造设备)

 之前使用的倒角工具会造成二次毛刺,倒角后还需手动去毛刺。采用XEBEC无毛刺倒角刀,倒角时间减少了75%

(从60s减至15s),避免了二次去毛刺工序。


水冷模块应用案例
